Kinijos profesionalus metalinių žarnų gamintojas

TheMetalinė žarnatarnauja kaip pagrindinis komponentas daugelyje pramoninių, komercinių ir gyvenamųjų skysčių perdavimo sistemų. Šie lankstūs vamzdžiai, sukurti taip, kad sugertų vibraciją, kompensuotų šiluminį plėtimąsi ir ištaisytų poslinkį, užtikrina saugų ir patikimą veikimą sudėtingomis sąlygomis.JIDONGDApatobulino metalinių žarnų mazgų projektavimą ir gamybą, griežtai parinkdama medžiagas, atlikdama tikslius gofravimo procesus ir kruopščiai sujungdama galus.

Pagrindiniai gaminio parametrai ir konfigūracijos

• Nominalus skersmuo (DN): svyruoja nuo DN6 (1/4 colio) iki DN300 (12 colių) ir daugiau didelio masto pramoniniams vamzdynams.
• Darbinis slėgis (PW): Paprastai nuo pilno vakuumo iki 350 barų, priklausomai nuo skersmens, pynimo sluoksnių skaičiaus ir gofravimo storio.
• Plyšimo slėgis (PB): Suprojektuotas naudojant standartinių mazgų saugos koeficientą 4:1, palyginti su darbiniu slėgiu.
• Temperatūros diapazonas: Standartiniai nerūdijančio plieno mazgai veikia nuo -200°C iki +600°C; aukštos temperatūros lydiniai padidina tai iki 800 °C ar daugiau.
• Lenkimo spindulys: Statiniai ir dinaminiai minimalūs lenkimo spinduliai yra nurodyti kiekvienam skersmeniui, kad būtų išvengta per didelio įtempimo.
• Lankstumas ir eigos ilgis: Apibrėžiama pagal ašinį suspaudimą, išplėtimą, šoninio poslinkio gebą ir kampinį judėjimą.

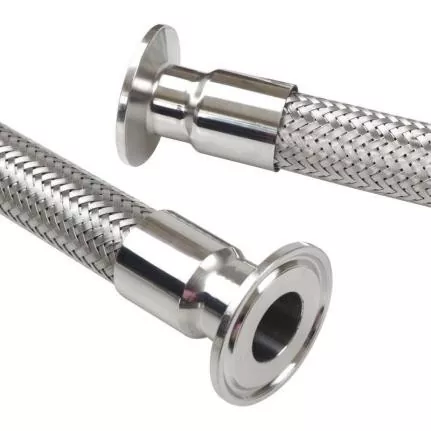

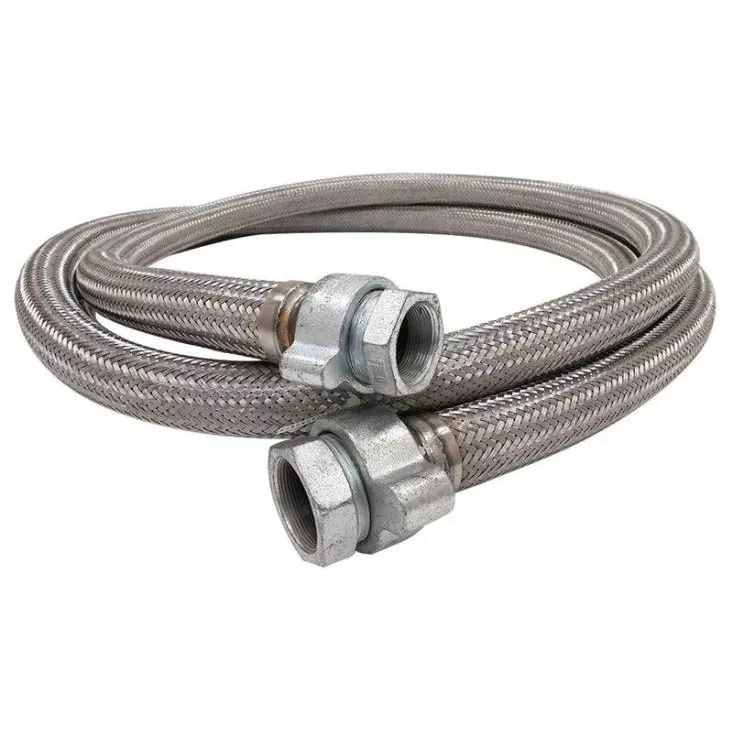

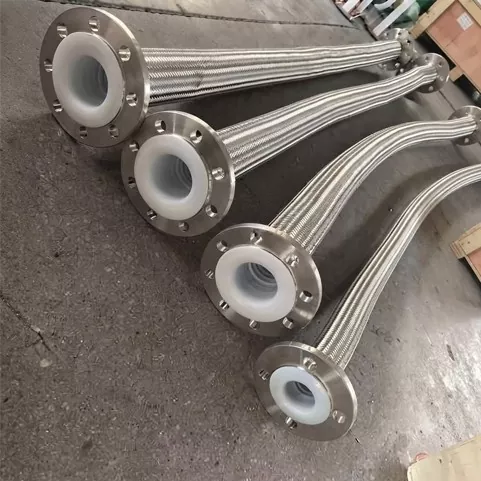

• Galinės jungiamosios detalės: Flanšiniai, srieginiai, suvirinti galai, sanitariniai, kamštiniai arba individualūs dizainai.

Dažnai užduodami klausimai

Kuo skiriasi žiedinės ir spiralinės gofruotos metalinės žarnos ir kurią JIDONGDA rekomenduoja?

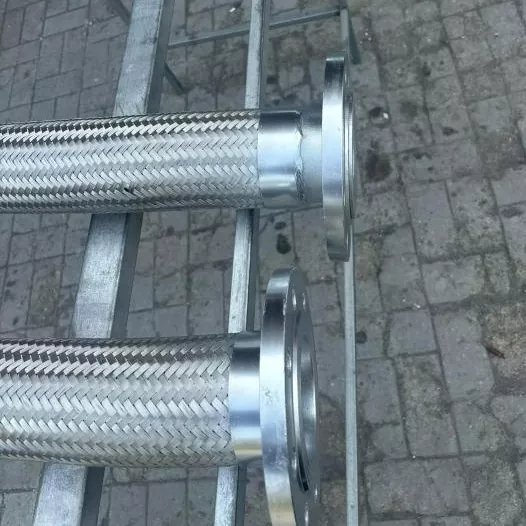

Žiedinė gofruota žarna susideda iš vienodų lygiagrečių žiedų, pasižyminčių puikiu lankstumu, griežtesniu lenkimo spinduliu ir didesne slėgio galia dėl veiksmingesnio pynimo sutvirtinimo. Sraigtinė gofruotoji žarna turi ištisinį spiralinį profilį, todėl paprastai užtikrinamas mažesnis lankstumas ir mažesnis slėgis, tačiau kartais mažesnė kaina nekritinėms statinėms reikmėms. JIDONGDA pirmiausia gamina žiedinę gofruotą žarną, nes ji užtikrina geresnį bendrą našumą, ilgesnį nuovargio tarnavimo laiką ir suderinamumą su visiško vakuumo sąlygomis. Taikomoms programoms, kurioms nereikia didelio lankstumo, atlikus kruopščią inžinerinę peržiūrą, paprašius, galima pateikti sraigtines versijas.

Kaip nustatyti tinkamą metalinės žarnos ilgį vibracijai sugerti?

Kad būtų sugerta vibracija, mazgas turi būti pakankamai ilgas, kad judesys nepriverstų žarnos susilenkti žemiau dinaminio mažiausio lenkimo spindulio. Aktyvus ilgis – žarnos dalis, kuriai nėra suvaržymų ant galo – turi būti bent 10 kartų didesnis už vardinį skersmenį, kad būtų paprasta šoninė vibracija, ir ilgesnė, kai ir vibracijos amplitudė, ir dažnis yra dideli. JIDONGDA taikomųjų programų inžinieriai gali atlikti judesio analizę naudodami jūsų poslinkio duomenis, kad rekomenduotų tikslų laisvą ilgį, kurio reikia, kad būtų išvengta ankstyvo nuovargio gedimo.

Ar galima naudoti metalinę žarną esant visiškam vakuumui, kad ji nesugriūtų?

Taip, JIDONGDA žiedinės gofruotos žarnos su visa pynimo danga yra skirtos visapusiškam vakuuminiam aptarnavimui. Gofruotas profilis yra specialiai sukurtas taip, kad išorinė pynė apsaugotų nuo susiraukšlėjimo ar sulinkimo, kai vidinis slėgis nukrenta žemiau atmosferos slėgio. Esant kritiniams aukšto vakuumo darbams aukštesnėje temperatūroje, sistema turi būti peržiūrėta, siekiant įsitikinti, kad medžiaga išlaiko pakankamai tvirtą. Tokiais atvejais, siekiant užtikrinti konstrukcijos stabilumą, gali būti įdėtas įdėklas.

Kas sukelia pynimų dėvėjimąsi ir kaip to išvengti?

Pintų susidėvėjimas dažniausiai atsiranda dėl trinties į gretimas konstrukcijas, trynimo dėl pernelyg didelio judesio arba įtrūkimų tarp pynimo ir gofruoto šerdies. Tarpusavio kontaktas ciklinio judėjimo metu taip pat gali sukelti vietinį susidėvėjimą. Prevencinės priemonės apima žarnos montavimą su pakankamu tarpu, apsauginių išorinių dangtelių, pvz., blokuojančių šarvų ar silikoninių apvalkalų, naudojimą ir montavimo išdėstymo, kuris sukelia pynimo arba pynimo su konstrukcija kontaktą, vengimą. JIDONGDA gali gamykloje sumontuoti apsaugines movas, kurios žymiai pailgina surinkimo tarnavimo laiką abrazyvinėje aplinkoje.

Kaip JIDONGDA agregatai tikrinami prieš išsiunčiant?

Kiekvienam mazgui atliekamas hidrostatinio slėgio bandymas, esant 1,5 karto didesniam už vardinį darbinį slėgį, laikantis laikymo laiko pagal tarptautinius standartus. Dujų aptarnavimui atliekamas pneumatinis bandymas kontroliuojamomis sąlygomis. Papildomi neardomieji bandymai, pvz., dažų įsiskverbimo į suvirinimo siūles patikrinimas, teigiamas medžiagos identifikavimas (PMI) ir helio nuotėkio aptikimas, yra prieinami paprašius. Reguliariai atliekami kiekvienos gamybos partijos mėginių rinkinių trūkimo bandymai, siekiant patvirtinti projektavimo maržas. Atitikties sertifikatai ir bandymų ataskaitos yra standartinė dokumentacija.
