Straipsnio santrauka: A gofruoto metalo plėtimosi jungtisužtikrina kontroliuojamą lankstumą pramoniniams vamzdynams, veikiamiems šiluminio plėtimosi, vibracijos, slėgio svyravimų ir mechaninio judėjimo. Naudojant gofruotą nerūdijančio plieno silfono konstrukciją, ji gali kompensuoti ašinį, šoninį ir kampinį poslinkį, tuo pačiu sumažinant suvirinimo siūlės nuovargį, flanšo nuotėkį ir su įtempimu susijusią deformaciją. Šiame vadove paaiškinamas jo veikimo principas, pagrindinės specifikacijos, medžiagų parinktys, pritaikymas, pasirinkimo faktoriai ir reiklių vamzdynų sistemų pranašumai.
Turinys
- Kas yra gofruoto metalo išsiplėtimo jungtis?
- Kaip tai veikia pramoniniuose vamzdynuose?
- Kokios yra pagrindinės techninės specifikacijos?
- Kokie yra pagrindiniai privalumai?
- Kur jis dažniausiai naudojamas?
- Kaip pasirinkti tinkamą produktą?
- Dažnai užduodami klausimai
- Paskutinės mintys

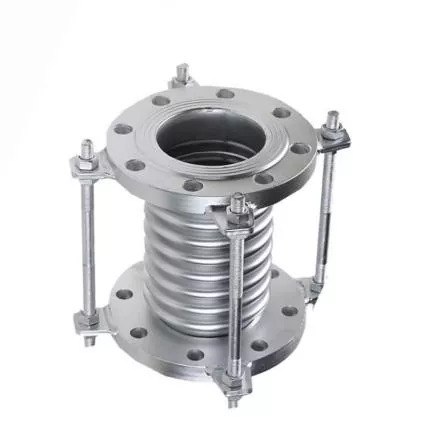

Kas yra gofruoto metalo išsiplėtimo jungtis?
JIDONGDAreikmenys aGofruotas metalinis išsiplėtimo jungtissuprojektuoti taip, kad pramoniniai vamzdynai būtų lankstūs, neprarandant konstrukcijos stabilumo. Jo gofruoto silfono konstrukcija leidžia dujotiekiui prisitaikyti prie judėjimo, kurį sukelia temperatūros pokyčiai, įrangos vibracija, slėgio svyravimai ir mechaninis įtempis.
Skirtingai nuo standžios vamzdžio dalies, kompensacinė jungtis sukuria sąmoningai lanksčią sritį vamzdynų sistemoje. Kai vamzdynas įkaista arba atvėsta, jo ilgis ir padėtis gali keistis. Jei šie judesiai yra suvaržyti, aplink suvirinimo siūles, flanšus, vožtuvus, siurblius ir prijungtą įrangą gali susikaupti per didelis įtempis. Tinkamai sukonstruota metalinė kompensacinė jungtis padeda sugerti šiuos judesius, kol jie netampa žalingomis apkrovomis.
Pirkėjams, vertinantiems pramonines metalines kompensacines jungtis, reikėtų kartu atsižvelgti į silfono medžiagą, judėjimo reikalavimus, slėgio reitingą, temperatūros diapazoną, prijungimo būdą ir montavimo aplinką.
Kaip tai veikia pramoniniuose vamzdynuose?
Veikimo principas pagrįstas gofruoto metalo silfono valdoma elastine deformacija. Dėl daugybės posūkių silfonas gali lankstytis, kai juda prijungtas vamzdynas, o metalinė konstrukcija išlaiko slėgio ribą.
Šiluminio plėtimosi kompensavimas
Aukštos temperatūros vamzdynai plečiasi kylant proceso temperatūrai, o mažėjant – susitraukia. Garų, katilų, cheminių medžiagų, alyvos ir šiluminio skysčio sistemose pakartotiniai temperatūros ciklai gali sukelti didelį judėjimą. Gofruotas silfonas sugeria šį poslinkį ir sumažina įtempį, perduodamą standžioms vamzdžių sekcijoms.
Mechaninis ir vibracijos kompensavimas
Pramoninė įranga, tokia kaip siurbliai, kompresoriai, ventiliatoriai, turbinos ir besisukančios mašinos, gali sukelti vibraciją prijungtuose vamzdynuose. Tinkamai suprojektuota kompensacinė jungtis gali prisitaikyti prie kontroliuojamo judėjimo ir padėti išvengti vibracijos perdavimo tiesiogiai per standžias vamzdžių jungtis.
Daugiakryptis judėjimas
Priklausomai nuo sistemos konstrukcijos, metalinės kompensacinės jungtys gali kompensuoti tris pagrindines judėjimo kategorijas:
- Ašinis judėjimas:suspaudimas arba pratęsimas išilgai vamzdžio ašies.
- Šoninis judėjimas:prijungtų vamzdžių sekcijų poslinkis į šoną.
- Kampinis judėjimas:sukamasis judėjimas tarp sujungtų vamzdynų sekcijų.
Kokios yra pagrindinės techninės specifikacijos?
Kompensacinės jungties pasirinkimas turėtų prasidėti nuo faktinių eksploatavimo sąlygų, o ne tiesiog pasirinkti vardinį vamzdžio dydį. JIDONGDA gaminių informacija apima nerūdijančio plieno silfonus su skirtingomis medžiagomis ir jungčių konfigūracija, skirta pramonei.
| Parametras | Tipinė specifikacija | Inžinerinis svarstymas |
|---|---|---|
| Silfonų konstrukcija | Gofruotas nerūdijančio plieno silfonas | Suteikia kontroliuojamą lankstumą ir judesių kompensaciją |
| Medžiaga | SS304 / SS316 / SS321 / pritaikyti lydiniai | Pasirinkite pagal temperatūrą, koroziją ir terpės suderinamumą |
| Darbinis slėgis | PN10–PN40, priklausomai nuo konstrukcijos | Turi atitikti faktines darbo ir slėgio sąlygas |
| Temperatūros diapazonas | -80°C iki +600°C, priklausomai nuo medžiagos | Medžiagos klasė ir konstrukcija nustato naudotinos temperatūros ribas |
| Judėjimas | Ašinis / šoninis / kampinis | Prieš pasirenkant reikia apskaičiuoti judėjimo tipą ir dydį |
| Dydis | DN15–DN300 | Srieginės versijos paprastai apima mažesnio skersmens |
| Jungtys | Srieginis / flanšu / suvirintas | Pasirinkite pagal vamzdynų išdėstymą ir montavimo reikalavimus |
| Suderinama laikmena | Garai / karštas vanduo / aliejus / dujos / cheminiai skysčiai | Patvirtinkite medžiagos suderinamumą su faktine terpe |
Kiekvienam projektui turi būti patvirtintas tikrasis slėgis, temperatūra, judėjimas, ciklo dažnis ir nuovargio reikalavimai. Individualizuotos konstrukcijos gali būti svarstomos, kai standartinės konfigūracijos neatitinka montavimo sąlygų.
Kokie yra pagrindiniai privalumai?
1. Patikimas veikimas esant aukštai temperatūrai
Metaliniai silfonai ypač tinka naudoti, kai temperatūra viršija daugelio įprastų lanksčių komponentų praktinį veikimo diapazoną. Priklausomai nuo medžiagos pasirinkimo ir konstrukcijos, nerūdijančio plieno konstrukcija gali atlaikyti sudėtingą šiluminę aplinką.
2. Sumažintas vamzdyno įtempis
Šiluminis judėjimas gali palaipsniui sukurti pernelyg dideles apkrovas fiksuotose vietose ir įrangos jungtyse. Dėl valdomo lankstumo kompensacinė jungtis padeda perskirstyti judesius ir sumažinti streso koncentraciją kritinėse srityse.
3. Geresnis atsparumas vibracijai
Kai mašinos sukuria nuolatinę ar pertraukiamą vibraciją, lanksti metalinė jungtis gali padėti izoliuoti judėjimą tarp įrangos ir vamzdynų. Tai gali padėti pagerinti sistemos stabilumą, kai jungtis yra tinkamai parinkta ir sumontuota.
4. Lanksčios montavimo parinktys
Srieginės, flanšinės ir suvirintos konfigūracijos leidžia integruoti kompensacines jungtis į skirtingas vamzdynų architektūras. Mažo skersmens srieginiai gaminiai gali būti naudingi jungiant kompaktiškas įrangos jungtis, o flanšinės ir suvirintos konstrukcijos gali tikti didesnėms pramoninėms vamzdynų sistemoms.
5. Ilgalaikis ciklinis našumas
Pramoniniai vamzdynai per savo eksploatavimo laiką gali patirti tūkstančius šildymo ir vėsinimo ciklų. Todėl tinkama silfono geometrija, medžiagų parinkimas, formavimo kokybė ir judėjimo kontrolė yra svarbūs norint užtikrinti patikimą nuovargio veikimą.
Kur jis dažniausiai naudojamas?
Gofruotas metalinis kompensatorius yra vertingas visur, kur standūs vamzdynai turi prisitaikyti prie šiluminio poslinkio arba mechaninio judėjimo. Įprastos taikymo sritys apima:
- Naftos chemijos perdirbimo vamzdynai
- Elektros gamybos jėgainės
- Garo ir katilų sistemos
- Aukštos temperatūros ŠVOK sistemos
- Pramoninių krosnių įranga
- Naftos ir dujų perdirbimo įrenginiai
- Cheminio apdorojimo vamzdynai
- Jūrų inžinerinės sistemos
- Mechaninės įrangos jungtys
- Aukštos temperatūros skysčių transportavimo sistemos
Pavyzdžiui, garo vamzdynas, jungiantis katilą su pasroviui skirta įranga, paleidimo metu gali patirti reikšmingą šiluminį plėtimąsi. Be tinkamo judėjimo kompensavimo, šis išsiplėtimas gali sukelti papildomų apkrovų vamzdžių atramoms ir įrangos purkštukams. Teisingai sukonstruota silfoninė kompensacinė jungtis suteikia tam skirtą vietą, kurioje gali įvykti šis judėjimas.
Kaip pasirinkti tinkamą produktą?
Produkto pasirinkimas turėtų būti pagrįstas inžineriniais duomenimis, o ne vien išvaizda ar vardiniu skersmeniu. Prieš prašydami pasiūlymo, pirkėjai turi parengti šią informaciją:
- Nominalus vamzdžio skersmuo:Nustatykite reikiamą DN dydį ir jungties matmenis.
- Darbinė temperatūra:Nurodykite normalią, mažiausią ir maksimalią temperatūrą.
- Darbinis slėgis:Įtraukite normalų ir maksimalų darbinį slėgį.
- Reikalavimai judėjimui:Apibrėžkite numatomą ašinį, šoninį arba kampinį judėjimą.
- Žiniasklaida:Nustatykite, ar sistemoje yra garų, vandens, alyvos, dujų, cheminių medžiagų ar kito skysčio.
- Reikalavimai medžiagai:Atsižvelgdami į aplinką, pasirinkite SS304, SS316, SS321 arba kitą tinkamą lydinį.
- Prisijungimo būdas:Nustatykite, ar reikalingi srieginiai, flanšiniai ar suvirinti galai.
- Montavimo sąlygos:Apsvarstykite laisvą erdvę, vamzdžių atramas, kreipiklius, inkarus ir įrangos jungtis.
Taip pat svarbu atskirti kompensacinę jungtį nuo bendros lanksčios jungties. Kompensacinės jungtys suprojektuotos atsižvelgiant į konkrečius judėjimo ir nuovargio reikalavimus, todėl silfono geometrija ir sistemos apribojimai turėtų būti įvertinti kaip viso vamzdyno projekto dalis.
Dažnai užduodami klausimai
1 klausimas: kokia yra pagrindinė gofruoto metalo kompensacinės jungties paskirtis?
Pagrindinis jo tikslas yra kompensuoti šiluminį plėtimąsi ir kontroliuojamą mechaninį judėjimą vamzdynų sistemose, tuo pačiu sumažinant įtempius, perduodamus standžioms sudedamosioms dalims.
2 klausimas: ar garo vamzdynams gali būti naudojamos metalinės kompensacinės jungtys?
Taip. Nerūdijančio plieno silfoninės kompensacinės jungtys dažniausiai naudojamos garo ir katilo vamzdynuose, jei pasirinkta medžiaga, slėgio rodiklis, temperatūros įvertinimas ir judėjimo pajėgumas atitinka eksploatavimo sąlygas.
3 klausimas: kokios medžiagos dažniausiai naudojamos?
Įprasti variantai yra SS304, SS316 ir SS321 nerūdijantis plienas. Taip pat gali būti svarstomi pritaikyti lydiniai, kai reikia didesnio atsparumo korozijai arba specialioms eksploatavimo sąlygoms.
4 klausimas: ar srieginės kompensacinės jungtys tinka mažiems vamzdynams?
Taip. Srieginės konfigūracijos ypač tinka mažesnio skersmens vamzdynams, įrangos jungtims ir instaliacijai, kur erdvė yra ribota.
5 klausimas: kuo skiriasi ašinis, šoninis ir kampinis judėjimas?
Ašinis judėjimas vyksta išilgai vamzdžio ašies, šoninis judėjimas vyksta į šoną, o kampinis judėjimas apima sukimąsi tarp sujungtų vamzdžio sekcijų. Prieš pasirenkant kompensacinę jungtį, reikia nustatyti reikiamą judėjimo tipą.
6 klausimas: Ar produktas gali būti pritaikytas?
Taip. Priklausomai nuo projekto reikalavimų, pritaikymas gali apimti medžiagos klasę, dydį, slėgio reitingą, jungties konfigūraciją ir kitus inžinerinius parametrus.
Paskutinės mintys
Tinkamai sukonstruotasGofruotas metalinis išsiplėtimo jungtisgali atlikti svarbų vaidmenį apsaugant pramoninius vamzdynus nuo šiluminio plėtimosi, vibracijos, mechaninio poslinkio ir susikaupusio įtempio. Su nerūdijančio plieno silfonais, keliomis prijungimo galimybėmis ir konfigūruojamais inžineriniais parametrais, jis gali būti pritaikytas reiklioms elektros energijos gamybos, naftos chemijos, cheminio apdorojimo, ŠVOK, jūrų ir aukštos temperatūros skysčių sistemose. JIDONGDA palaiko pritaikytus metalinių kompensatorių sprendimus, pagrįstus konkrečiam projektui būdingu dydžiu, medžiaga, slėgiu, temperatūra, judėjimu ir sujungimo reikalavimais. Jei pasirenkate kompensacinę jungtį naujai instaliacijai arba keičiate esamą komponentą,susisiekite su mumisaptarti savo veiklos sąlygas ir paprašyti tinkamo pramoninio sprendimo.
