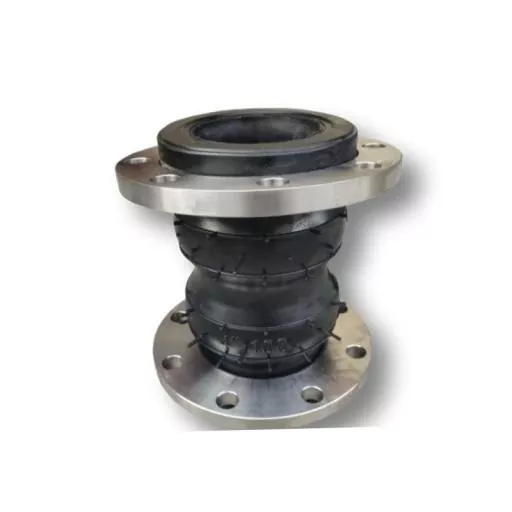

JIDONGDAtiekiaDvigubos sferinės gumos išsiplėtimo jungtispramoninėms vamzdynų sistemoms, kurioms reikalinga patikima vibracijos izoliacija, judėjimo kompensavimas ir jungimo lankstumas. Sukurtas dviejų sferų guminiu korpusu, sustiprintais audinio sluoksniais ir nerūdijančio plieno tinklelio apsauga, šis lankstus komponentas tinka sudėtingiems vamzdynams, įskaitant siurblius, kompresorius, vandens sistemas, orą, alyvą, švelnias chemines medžiagas ir kitus pramoninius skysčius.
Dvigubos sferos kompensacinė jungtis sukurta taip, kad sugertų vamzdyno judėjimą, tuo pačiu sumažinant vibraciją ir įtampą, perduodamą iš prijungtos įrangos į vamzdynų sistemą. Palyginti su vienos sferos struktūra, jos dviejų sferų geometrija suteikia papildomo lankstumo ir judėjimo absorbcijos. JIDONGDA siūlo sustiprintas gumines kompensacines jungtis, naudojant tokias medžiagas kaip EPDM, NBR ir neoprenas, su daugiasluoksniu audinio sutvirtinimu ir išoriniu nerūdijančio plieno tinklelio sluoksniu. Priklausomai nuo konstrukcijos, galimos specifikacijos gali apimti DN32–DN600, PN10/PN16/PN25 slėgio klases ir temperatūros diapazonus nuo -20°C iki +120°C, naudojant specialius junginius aukštesnėms temperatūroms.
Turinys
- Kas yra dvigubos sferinės gumos kompensacinė jungtis?
- Kodėl tai svarbu pramoninėse vamzdynų sistemose?
- Kaip sukonstruota jungtis?
- Kokie yra pagrindiniai našumo pranašumai?
- Kokias technines specifikacijas pirkėjai turėtų patikrinti?
- Kur jį galima panaudoti?
- Kaip pirkėjai turėtų pasirinkti tinkamą modelį?
- Į ką reikėtų atsižvelgti montuojant?
- Dažnai užduodami klausimai
- Kaip galite paprašyti pritaikyto sprendimo?
Kas yra dvigubos sferinės gumos kompensacinė jungtis?
Dvigubos sferinės gumos kompensacinė jungtis yra lankstus dujotiekio jungties komponentas, susidedantis iš dviejų sferinių guminių sekcijų. Pagrindinis jo tikslas yra prisitaikyti prie judėjimo ir sumažinti vibracijos perdavimą tarp įrangos ir prijungtų vamzdynų.
Skirtingai nuo standžių vamzdžių jungčių, lanksti guminė konstrukcija gali reaguoti į ašinį, šoninį ir kampinį judėjimą. Dėl to jungtis ypač naudinga aplink besisukančius arba slenkančius įrenginius, kur dėl vibracijos ir slėgio svyravimų vamzdynai gali būti papildomai apkrauti.
Dviejų sferų konfigūracija ypač naudinga, kai vamzdynų sistemai reikalingas didesnis lankstumas ir vibracijos sugertis, nei gali suteikti įprastinė vienos sferos jungtis. Sferinė geometrija paskirsto judesį per lankstų guminį korpusą, o ne sutelkia visą judesį į standų sujungimo tašką.
Pirkėjams, lyginantiems gumines kompensacines jungtis, dvigubos sferos konstrukcija turėtų būti įvertinta pagal darbinį slėgį, temperatūrą, terpę, judėjimo reikalavimus, flanšo konfigūraciją ir montavimo sąlygas.
Kodėl tai svarbu pramoninėse vamzdynų sistemose?
Pramoninius vamzdynus retai veikia visiškai statinės sąlygos. Siurbliai įsijungia ir sustoja, kompresoriai sukuria mechaninę vibraciją, skysčiai sukuria slėgio svyravimus, o temperatūros pokyčiai sukelia prijungtų komponentų išsiplėtimą arba susitraukimą.
Be tinkamo lankstumo šios dinaminės jėgos gali būti tiesiogiai perkeltos į vamzdžius, flanšus, vožtuvus, siurblius ir kitą įrangą. Laikui bėgant, pakartotinė apkrova gali sukelti nuovargį, jungties įtempimą, nuotėkį arba priešlaikinį komponentų susidėvėjimą.
Lanksti kompensacinė jungtis padeda izoliuoti šiuos efektus. Jo guminis korpusas užtikrina kontroliuojamą judėjimo zoną tarp standžių vamzdynų sekcijų, o sutvirtinimo sluoksniai palaiko konstrukciją veikiant apkrovoms.
- Sugeria įrangos generuojamą vibraciją.
- Kompensuoja dujotiekio judėjimą.
- Padeda sumažinti streso koncentraciją aplink ryšius.
- Atlaiko šiluminį judėjimą ir montavimo tolerancijas.
- Palaiko stabilesnį dinaminių vamzdynų sistemų veikimą.
- Padeda apsaugoti prijungtą įrangą nuo pernelyg didelės vibracijos perdavimo.
Kaip sukonstruota jungtis?
Lanksčios kompensacinės jungties veikimas labai priklauso nuo jos geometrijos, gumos mišinio, armatūros konstrukcijos ir jungties konstrukcijos. Tipiška sustiprinta dvigubos sferos konfigūracija sujungia kelis funkcinius sluoksnius.
Dvigubas guminis korpusas
Dviejų sferų geometrija sukuria lanksčią darbo sekciją, galinčią valdyti judėjimą keliomis kryptimis. Išlenkta konstrukcija taip pat leidžia deformuotis nepasikliaujant visiškai standžia jungtimi.
Daugiasluoksnis audinio sutvirtinimas
Audinio sutvirtinimas yra įtrauktas į guminį korpusą, kad pagerintų atsparumą slėgiui ir patvarumą nuovargiui. Armatūros konstrukcija parenkama pagal reikiamą slėgio klasę ir taikymo sąlygas.
Nerūdijančio plieno tinklelio apsauga
Išorinis nerūdijančio plieno tinklelio sluoksnis gali suteikti papildomą mechaninę apsaugą ir struktūrinę atramą. Jis ypač vertingas aplinkoje, kur kompensacinė jungtis yra veikiama dinaminių apkrovų ir pasikartojančios vibracijos.
Flanšinė jungtis
Flanšiniai galai yra praktiškas būdas prijungti lanksčią jungtį su esamu vamzdynu. Tinkami flanšo matmenys, varžtų raštai, tarpiklių pasirinkimas ir išlygiavimas yra svarbūs norint išlaikyti sandarinimo efektyvumą.
Kokie yra pagrindiniai našumo pranašumai?
Dvigumos sferos guminės kompensacinės jungties vertė neapsiriboja paprastu dujotiekio lankstumu. Jo konstrukcija sprendžia keletą bendrų iššūkių, su kuriais susiduriama pramoninių vamzdynų sistemose.
| Našumo funkcija | Inžinerijos nauda | Tipinis reikalavimas |
|---|---|---|
| Dvigubos sferos geometrija | Suteikia didesnį lankstumą ir judesių absorbciją | Dinaminės vamzdynų sistemos |
| Audinio sutvirtinimas | Pagerina atsparumą slėgiui ir patvarumą nuovargiui | Slėginiai vamzdynai |
| Nerūdijančio plieno tinklelis | Suteikia papildomą mechaninę apsaugą | Didelės vibracijos aplinka |
| Gumos lankstumas | Sumažina vibracijos perdavimą | Siurbliai ir kompresoriai |
| Flanšinė jungtis | Palaiko stabilų montavimą ir sandarinimą | Pramoniniai vamzdžių tinklai |
| Gumos mišiniai pagal užsakymą | Leidžia prisitaikyti prie skirtingų terpių ir temperatūrų | Specializuotos programos |
Dėl šių savybių gaminys tinkamas naudoti, kai įprastinė standi jungtis gali neužtikrinti pakankamai lankstumo ar vibracijos izoliacijos.
Kokias technines specifikacijas pirkėjai turėtų patikrinti?
Lanksčios jungties pasirinkimas turėtų prasidėti nuo faktinių eksploatavimo sąlygų, o ne tiesiog pasirinkti vardinį vamzdžio skersmenį. Šios specifikacijos yra ypač svarbios vertinant dviejų sferų dizainą.
| Specifikacija | Galimas / tipinis diapazonas |
|---|---|
| Struktūra | Dvigubas sferinis guminis korpusas + audinio sutvirtinimas + nerūdijančio plieno tinklelis |
| Gumos medžiagos | EPDM, NBR, neoprenas, pritaikyti junginiai |
| Sustiprinimas | Daugiasluoksnis audinys ir nerūdijančio plieno vielos tinklelis |
| Darbinis slėgis | PN10 / PN16 / PN25, priklausomai nuo konstrukcijos |
| Temperatūros diapazonas | -20°C iki +120°C; specialūs junginiai iki +150°C |
| Judėjimas | Ašinė, šoninė ir kampinė kompensacija |
| Nominalus dydis | DN32–DN600; didesni dydžiai galimi pagal užsakymą |
| Ryšys | Flanšinės arba pagal užsakymą pagamintos jungiamosios detalės |
| Suderinama laikmena | Vanduo, oras, aliejus, švelnios cheminės medžiagos ir pramoniniai skysčiai |
Faktinis pasirinkimas visada turėtų būti pagrįstas visa sistemos konstrukcija. Prieš gaminant reikia patvirtinti slėgį, temperatūrą, skysčio sudėtį, judėjimo amplitudę, flanšo matmenis ir montavimo aplinką.
Kur jį galima panaudoti?
Dviejų sferų lankstus jungtis ypač aktuali vamzdynų sistemoms, kuriose negalima visiškai pašalinti vibracijos, judėjimo ar mechaninio įtempimo.
Siurblių ir kompresorių sistemos
Siurbliai ir kompresoriai yra dažni mechaninės vibracijos šaltiniai. Lanksčios jungties įrengimas šalia įrangos gali padėti apriboti vibracijos perdavimą prijungtam vamzdynui.
Vandens ir skysčių vamzdynai
Vandens valymas, pramoninė vandens cirkuliacija ir bendrosios skysčių transportavimo sistemos gali naudoti gumines kompensacines jungtis, kad būtų galima judėti, išlaikant lanksčias jungtis.
Pramoninių procesų linijos
Sistemos, gabenančios suderinamas alyvas, orą, švelnias chemines medžiagas ir kitus pramoninius skysčius, gali naudoti skirtingus gumos mišinius pagal reikalingą terpės atsparumą.
Sudėtingi vamzdynų išdėstymai
Kai dėl kelių vamzdžių sekcijų, įrangos jungčių ir konstrukcijų leistinų nuokrypių kyla išlyginimo problemų, tinkamai parinkta lanksti jungtis gali suteikti papildomo judėjimo pajėgumo.
Kaip pirkėjai turėtų pasirinkti tinkamą modelį?
Pirkimo komandos, prašydamos pasiūlymo, turėtų pateikti išsamią veiklos informaciją. Tai leidžia gamintojui suderinti gumos mišinį, armatūrą, dydį, slėgio įvertinimą ir jungties konfigūraciją prie faktinės paskirties.
- Patvirtinkite vamzdžio skersmenį:Nustatykite reikiamą DN arba vardinį vamzdžio dydį.
- Patikrinkite darbinį slėgį:Pasirinkite slėgio klasę, tinkamą normalioms ir trumpalaikėms darbo sąlygoms.
- Nustatykite darbo temperatūrą:Atsižvelkite į normalią temperatūrą ir galimą didžiausią temperatūrą.
- Nurodykite terpę:Vandeniui, alyvai, orui, cheminėms medžiagoms ir kitiems skysčiams gali prireikti skirtingų gumos mišinių.
- Išmatuokite judėjimą:Nustatykite numatomą ašinį, šoninį ir kampinį judėjimą.
- Patvirtinkite flanšo matmenis:Varžtų skylių raštai ir sujungimo matmenys turi atitikti dujotiekį.
- Apsvarstykite diegimo aplinką:Ekspozicija lauke, vibracijos intensyvumas ir aplinkinė įranga gali turėti įtakos galutinei konfigūracijai.
Ankstyvas šios informacijos pateikimas gali sumažinti specifikacijų klaidų skaičių ir padaryti OĮG pritaikymą veiksmingesnį.
Į ką reikėtų atsižvelgti montuojant?
Net ir tinkamai sukonstruotą kompensacinę jungtį reikia tinkamai sumontuoti. Lankstus korpusas neturėtų būti traktuojamas kaip tinkamo vamzdžio atramos ar išlyginimo pakaitalas.
- Prieš priverždami varžtus, patikrinkite flanšo išlygiavimą.
- Naudokite suderinamas tarpines ir tinkamai nurodytas tvirtinimo detales.
- Montuodami venkite per didelio tempimo, suspaudimo ar sukimosi.
- Įsitikinkite, kad gretimi vamzdynai yra tinkamai paremti.
- Saugokite, kad aštrūs daiktai ar išoriniai komponentai nepažeistų guminio korpuso.
- Patikrinkite, ar darbinis judėjimas neviršija numatyto kompensavimo diapazono.
- Reguliariai tikrinkite jungtį, ar nėra matomo susidėvėjimo, įtrūkimų, deformacijų ar sujungimo problemų.
Tinkamas montavimas padeda sujungimui veikti pagal numatytą konstrukciją ir gali sumažinti nereikalingą mechaninę lankstaus elemento apkrovą.
Dažnai užduodami klausimai
1. Koks yra pagrindinis dvigubos rutulinės guminės kompensacinės jungties pranašumas?
Pagrindinis funkcinis pranašumas yra jo gebėjimas užtikrinti didesnį judesių sugertį ir vibracijos izoliaciją per dvigubą lanksčią struktūrą.
2. Kokios medžiagos yra guminiam korpusui?
Įprasti medžiagų variantai yra EPDM, NBR ir neoprenas. Taip pat galima apsvarstyti pritaikytus gumos mišinius, kai darbo terpei arba temperatūrai reikalinga specifinė formulė.
3. Kokie slėgio rodikliai galimi?
Priklausomai nuo konstrukcijos ir taikymo reikalavimų, konfigūracijos gali būti suprojektuotos PN10, PN16 arba PN25 darbinio slėgio klasėms.
4. Kokius dydžius galima pritaikyti?
Nurodytas gaminių asortimentas apima nuo DN32 iki DN600, o pagal projekto reikalavimus ir inžinerines specifikacijas galima pasirinkti didesnius dydžius.
5. Ar galima naudoti šalia siurblių ir kompresorių?
Taip. Siurbliai ir kompresoriai yra tipiškos įrengimo vietos, nes šios mašinos gali generuoti vibraciją ir dinamines apkrovas, kurias reikia atskirti nuo prijungtų vamzdynų.
6. Ar galima pritaikyti ryšio tipą?
Taip. Galimos flanšinės jungtys, o pagal užsakymą pagamintos jungiamosios detalės gali būti sukurtos pagal dujotiekio konfigūraciją ir projekto reikalavimus.
Kaip galite paprašyti pritaikyto sprendimo?
Pramoniniams pirkėjams tinkamo lanksčios jungties pasirinkimas yra gaminio specifikacijų ir sistemos inžinerijos derinys. JIDONGDA teikia pritaikytus gumos kompensacinių siūlių sprendimus, apimančius skirtingus diametrus, gumos mišinius, armatūros konstrukcijas, slėgio reikalavimus ir jungčių konfigūracijas. Prašydami pasiūlymo, nurodykite vamzdžio dydį, darbinį slėgį, temperatūrą, terpę, judėjimo reikalavimus, flanšo matmenis ir, kai tik įmanoma, taikymo aplinką. Šios detalės leidžia gamintojui tiksliau įvertinti tinkamą konfigūraciją.
Jei ieškote patikimos lanksčios siurblio, kompresoriaus, vandens vamzdyno, pramoninių procesų sistemos ar kitos sudėtingos jungties,susisiekite su mumisaptarti savo veiklos sąlygas, pritaikymo reikalavimus, technines specifikacijas ir masinio užsakymo poreikius su JIDONGDA.
