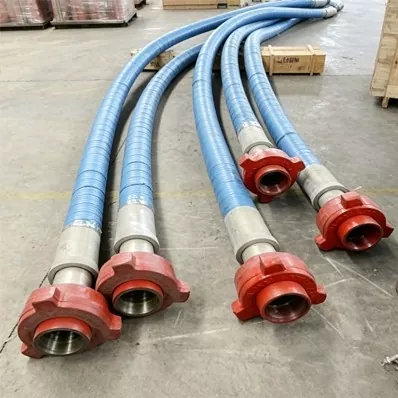

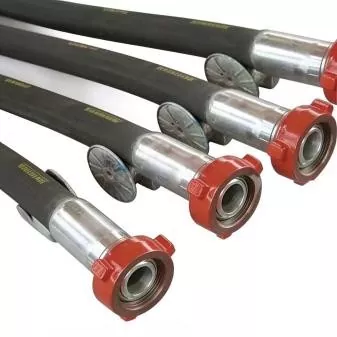

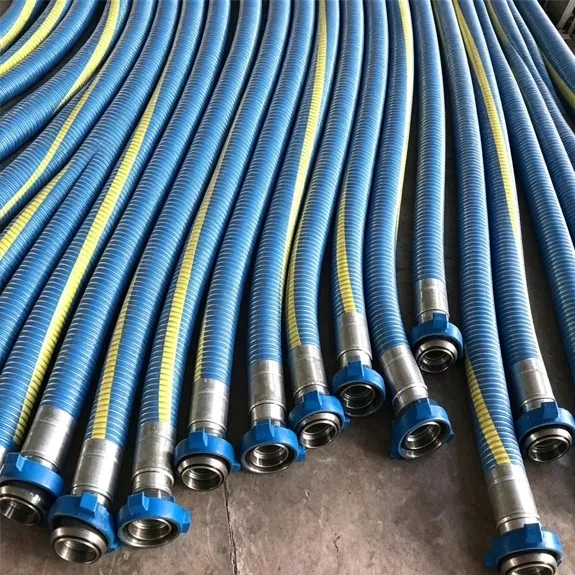

Didelio skersmens naftos telkinių gręžimo purvo žarna

JIDONGDA didelio skersmens naftos telkinių gręžimo purvo žarna sukurta sudėtingoms naftos telkinių gręžimo sąlygoms, efektyviai šalinant žarnų gedimus dėl aukšto slėgio šuolių, purvo sukeltos erozijos ir mechaninio įtempio. Jo optimizuotas vidinis pamušalas, skirtas tvarkyti daug smėlio turintį purvą, žymiai sumažina susidėvėjimą ir hidraulinį pasipriešinimą. Daugiasluoksnė kompozicinė struktūra sugeria staigius purvo siurblių sukeltus slėgio antplūdžius, o išorinis dangtelis užtikrina atsparumą alyvai, atmosferos poveikiui ir trinčiai, užtikrindamas patikimą veikimą įvairiose aplinkose, įskaitant sausumos laukus ir gręžimo platformas jūroje.

Gaminio Konstravimas

1. Vidinis sluoksnis: Alyvai ir dilimui atspari sintetinė guma; medžiagų pasirinkimas yra NBR, NR arba EPDM.

2. Armatūros sluoksnis: Daugiasluoksnė didelio stiprio plieninės vielos apvija kartu su didelio tankio sintetinio pluošto virvute; užtikrina aukštą atsparumą tempimui ir gniuždymui.

3. Konstrukcinis sluoksnis (laikantis slėgį): Plieninės vielos spiralinis karkasas apsaugo nuo išsilyginimo ir pašalina deformaciją esant neigiamam slėgiui.

4. Išorinis apsauginis sluoksnis: Trinimui ir UV spinduliams atsparus guminis dangtelis; tinka atšiaurioms lauko sąlygoms.

5. Galinės jungtys: API standarto plieniniai flanšai arba gnybtų jungtys; galimos pasirinktinės konfigūracijos.

Pagrindinės veikimo charakteristikos

Visos JIDONGDA didelio skersmens naftos telkinių gręžimo purvo žarnos buvo išbandytos sąlygomis, imituojančiomis tikrąjį aptarnavimą, patvirtinant jų patikimumą ir saugumą:

1. Plyšimo slėgis: 3,5–4 kartus viršija darbinį slėgį be įtrūkimų ar konstrukcijos gedimų.

2. Atsparumas impulsinei apkrovai: atlaiko daugiau nei 50 000 impulsinio slėgio ciklų nepažeidžiant konstrukcijos.

3. Atsparumas dilimui: gręžimo skysčio srauto dėvėjimosi greitis yra 40 % mažesnis, palyginti su standartinėmis guminėmis žarnomis.

4. Temperatūros diapazonas: Stabilus nepertraukiamas veikimas esant temperatūrai nuo -30°C iki +120°C.

5. Atsparumas deformacijai: didelio skersmens modeliai (DN200 ir daugiau) išlaiko srauto skerspjūvio vientisumą ir užtikrina stabilų skysčio transportavimą.

Praktinio taikymo pavyzdys

Projekto aprašymas: Pietryčių Azijos jūros gręžimo platformai skirta gręžimo skysčio regeneravimo sistema. Eksploatavimo sąlygos apėmė didžiausią ciklinį slėgį iki 42 MPa, didelio smėlio ir gręžinių turinčio skysčio siurbimą, platformos judėjimą dėl jūros bangavimo ir druskos purškimo. Anksčiau naudotos standartinės žarnos sugedo maždaug po 45 dienų dėl susidėvėjimo ir sandariklio vientisumo praradimo, todėl dažnai reikia keisti ir dideles išlaidas, susijusias su įrangos prastovomis.

Eksploatacijos rezultatai: perėjus prie JIDONGDA žarnų (DN250 skersmens), vieno įrenginio eksploatavimo laikas viršijo 130 dienų (60 % sumažėjo keitimo dažnis) dėl nusidėvėjimo atsparaus vidinio sluoksnio ir spiralinės konstrukcijos, kuri neleidžia išsilyginti. Lanksti konstrukcija prisitaiko prie platformos judėjimo, pašalindama vamzdyno plyšimo riziką. Žarnos atsparios jūrinės druskos purškimui ir UV spinduliuotei; kartu su API standarto greito prijungimo movomis tai leido 38 % sumažinti techninės priežiūros prastovos laiką ir žymiai sumažinti bendras projekto eksploatavimo išlaidas.

Programos

1. Pirminės gręžimo skysčio cirkuliacijos sistemos naftos telkiniuose

2. Aukšto slėgio išleidimo linijos iš purvo siurblių

3. Pagalbinės linijos cementavimo ir hidraulinio ardymo (ardymo) operacijoms

4. Gręžimo skysčių regeneravimo sistemos atviroje jūroje esančioms gręžimo platformoms

5. Kietų ir skystų mišinių, kuriuose yra daug smėlio ir gręžinių, gabenimas

6. Pagalbinė gręžimo skysčių apdorojimo įrenginių įranga

Pagrindiniai produkto pranašumai

1. Atspari smūgiams ir sprogimui konstrukcija: sudėtinė konstrukcinė konstrukcija sugeria staigius slėgio šuoliais ir pašalina plyšimo riziką.

2. Didelis atsparumas dilimui ir ilgaamžiškumas: specialiai sukurtas vidinis kanalas atlaiko abrazyvinį smėlio pripildytą srautą, žymiai pailgindamas tarnavimo laiką.

3. Stabilus transportavimas didelio skersmens programose: didelio skersmens modeliai užtikrina minimalią deformaciją ir didelį srauto pajėgumą, garantuojantį pastovų siurbimo efektyvumą.

4. Universalumas: tinka naudoti su skysčiais vandens ir aliejaus pagrindu, taip pat didelio tankio mišriais skysčiais.

5. Moduliškumas ir paprastas montavimas: suderinamas su įvairiais standartiniais jungčių tipais ir leidžia pasirinktines jungties konfigūracijas.

6. Mažos priežiūros sąnaudos: tvirta konstrukcija ir mažas gedimų dažnis sumažina prastovų laiką ir poreikį keisti įrangą.

Tinkinimo paslaugos

1. Flanšo standartai: API, ANSI, DIN, GB ir kiti tarptautiniai standartai.

2. Individualizuota apdaila: spalvų pasirinkimas (juoda, raudona, geltona ir kt.) ir kliento logotipo pritaikymas.

3. Armatūros konstrukcija: plieninės vielos spiralinė apvija, plieninės vielos pynimas arba kombinuotos armatūros galimybės.

4. Temperatūros įvertinimas: pasirenkama atsparumo karščiui klasė (120°C, 150°C, 180°C).

5. Funkcinės savybės: antistatinė konstrukcija, tinkama eksploatuoti pavojingose ​​zonose (atitiktis ATEX).

Dažnai užduodami klausimai

1 klausimas: Ar JIDONGDA didelio skersmens naftos telkinių gręžimo purvo žarna yra suderinama su vandens ir naftos pagrindu pagamintais gręžimo skysčiais?

A1: Taip. Gaminį galima įsigyti su įvairiais vidiniais vamzdeliais (natūrali guma [NR] arba modifikuota nitrilo guma [NBR]), pritaikyta naudoti su vandens arba aliejaus pagrindu pagamintais skysčiais. Šios medžiagos veiksmingai atsparios alyvos poveikiui ir neleidžia žarnoms išsipūsti, todėl nereikia dažnai keisti žarnų keičiant skysčių tipus ir užtikrina didelį universalumą.

2 klausimas: ar gaminys atitinka sprogimo slėgio saugos standartus, taikomus aukšto slėgio gręžimo operacijoms?

A2: Taip, jis visiškai atitinka visus taikomus standartus. Standartinių gaminių sprogimo slėgis yra 3,5–4 kartus didesnis už darbinį slėgį, o tai viršija API pramonės reikalavimus. Giliųjų gręžinių gręžimui ir itin aukšto slėgio hidraulinio ardymo (skilimo) operacijoms galimos sustiprintos konstrukcijos, padidinančios saugos koeficientą ir pašalinančios žarnos plyšimo riziką dėl staigių slėgio šuolių.

3 klausimas: Ar galima užsisakyti antistatinę versiją atviroje jūroje esančioms gręžimo platformoms, kurioms reikalingos sprogimui atsparios specifikacijos?

A3: Taip, toks užsakymas yra įmanomas. Antistatinė versija naudoja laidžias medžiagas, kad būtų sukurtas nenutrūkstamas laidus kelias; tai užtikrina greitaeigiu gręžimo skysčio srauto susidarančios statinės elektros išsklaidymą, garantuoja visišką ATEX reikalavimų atitikimą pavojingoms zonoms ir leidžia žarną naudoti tiek jūroje, tiek sausumoje, kur reikalinga apsauga nuo sprogimo.
