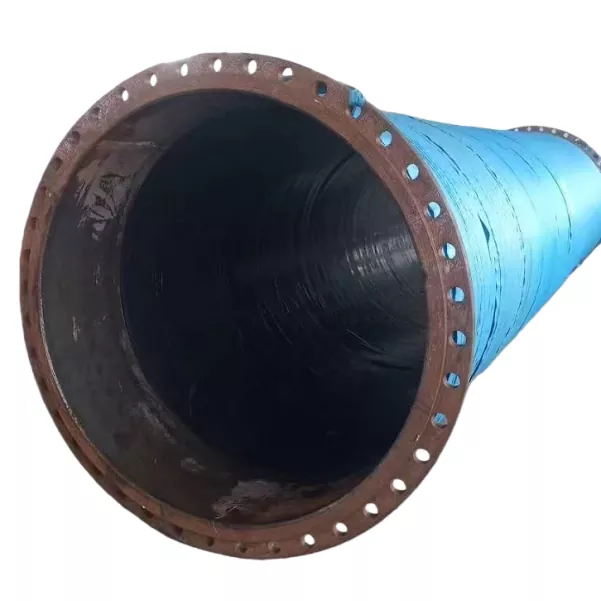

Didelio skersmens audiniu sustiprinta flanšinė guminė žarna

JIDONGDA didelio skersmens audiniu sustiprinta flanšinė guminė žarna yra dvigubos paskirties įsiurbimo ir išleidimo žarna, specialiai sukurta sunkiajai pramonei ir jūrų inžinerijai. Skirtingai nuo įprastų guminių žarnų, jame naudojamas sudėtinis audinio laido ir plieninės vielos spiralės sutvirtinimo procesas, visiškai pašalinant pramonės problemas, tokias kaip neigiamo slėgio žlugimas, žarnų susidėvėjimas, prastas lankstumas ir trumpas tradicinių žarnų tarnavimo laikas.

Produktas palaiko įvairias vamzdžio skersmens, ilgio, slėgio įvertinimo ir flanšo standartų pritaikymo parinktis ir yra suderinamas su pagrindiniais tarptautiniais standartais, tokiais kaip ANSI, DIN, JIS ir BS. Jis pritaikomas sudėtingoms darbo sąlygoms, tokioms kaip didelio neigiamo slėgio operacijos, abrazyvinė erozija, jūros vandens korozija ir lauko senėjimas, todėl tai yra pagrindinė pagalbinė įranga, skirta didelio masto gilinimo, kasybos ir jūrinių skysčių inžinerijos projektams.

Pagrindiniai privalumai

1. Puikus atsparumas dilimui

Vidiniame vamzdžio sluoksnyje naudojama pritaikyta kompozicinė, dilimui atspari natūralaus ir sintetinio kaučiuko formulė, kuri ilgą laiką gali atlaikyti terpių, tokių kaip smėlis ir srutos, eroziją, žymiai sumažindama vamzdžio nusidėvėjimo greitį ir efektyviai prailgindama įrangos tarnavimo laiką.

2. Puikus atsparumas neigiamam slėgiui

Integruota plieninės vielos spiralinė atraminė konstrukcija užtikrina stabilų vamzdžio atramą, neleidžia žarnai subyrėti, deformuotis ir užsikimšti neigiamo slėgio siurbimo operacijų metu, užtikrinant nuolatinį ir stabilų terpės tiekimą.

3. Puikus lankstumas ir lengvas montavimas

Daugiasluoksnė medžiaginio laido sutvirtinimo struktūra užtikrina puikų žarnos lenkimo našumą, todėl ją galima montuoti sudėtingose ​​vietovėse ir siaurose darbo sąlygose, žymiai sumažinant statybos sunkumus ir pagerinant montavimo efektyvumą.

4. Korozija ir atsparumas erozijai

Specializuota gumos formulė yra atspari jūros vandens, pramoninių nuotekų ir cheminių skysčių pėdsakų korozijai. Jis pasižymi puikiu stabilumu ir yra atsparus įtrūkimams ir lupimuisi ilgą laiką eksploatuojant jūrinėje ir cheminėje aplinkoje.

5. Atsparumas oro sąlygoms ir ozonui

Išorinis didelio skersmens audiniu sustiprintos flanšinės guminės žarnos sluoksnis pagamintas iš oro sąlygoms ir ozonui atsparios sintetinės gumos, atsparios lauko ultravioletinei spinduliuotei, jūros druskos purslams ir ozono korozijai. Jis išlaiko stabilias fizines savybes net ir ilgalaikių operacijų lauke ir jūroje metu.

6. Pritaikymas visiems scenarijams

Palaiko individualų vamzdžio skersmens, vamzdžio ilgio, darbinio slėgio, flanšo tipo ir gumos formulės pritaikymą, tiksliai atitinkančius skirtingus įvairių inžinerinių projektų ir įrangos naudojimo reikalavimus.

Produkto struktūra:

1. Vidinis gumos sluoksnis: Naudojamas aukštos kokybės dilimui atsparus natūralus kaučiukas, stireno-butadieno kaučiukas arba pritaikyti specialūs gumos junginiai, pabrėžiantys atsparumą dilimui ir korozijai, tinkantys įvairioms abrazyvinėms ir korozinėms terpėms pernešti.

2. Sutvirtinantis sluoksnis: sudarytas iš kelių sluoksnių didelio stiprumo sintetinių audinių virvelių, sustiprintų plieninės vielos spirale, šis sluoksnis subalansuoja lankstumą, atsparumą slėgiui ir atsparumą neigiamam slėgiui, visapusiškai padidindamas bendrą žarnos konstrukcinį stiprumą.

3. Išorinis gumos sluoksnis: naudojant aukštos kokybės atmosferos poveikiui, ozonui ir nusidėvėjimui atsparią sintetinę gumą, šis sluoksnis užtikrina visapusišką vidinės sutvirtinančios konstrukcijos apsaugą, apsaugo nuo išorinės aplinkos žalos ir prailgina žarnos tarnavimo laiką.

4. Flanšinė jungtis: Galima su anglinio plieno, cinkuoto plieno arba nerūdijančio plieno flanšais, suderinama su ANSI, DIN, JIS, BS ir pasirinktiniais flanšo standartais. Sujungimas yra saugus, puikiai sandarinamas, užtikrinantis nesandarų veikimą esant aukštam slėgiui.

Griežta našumo tikrinimo sistema

1. Vandens slėgio bandymas: pilnas slėgio bandymas užtikrina, kad darbinis slėgis atitiktų standartus, sumažinama vamzdžių plyšimo ir nuotėkio rizika;

2. Neigiamo slėgio bandymas: Imituoja ekstremalias neigiamo slėgio sąlygas, kad patikrintų žarnos atsparumą griūtims ir stabilų siurbimo efektyvumą;

3. Plyšimo slėgio bandymas: užtikrina, kad gaminio sprogimo slėgis būtų daug didesnis nei pramonės saugos slenkstis;

4. Sukibimo testas: tikrinamas sukibimo stiprumas tarp gumos sluoksnio ir armuojančio sluoksnio, kad būtų išvengta delaminacijos ir vamzdžio gedimo;

5. Atsparumo dilimui testas: įvertina žarnos tarnavimo laiką ilgai gabenant abrazyvinę terpę;

6. Matmenų ir išvaizdos patikra: tiksliai patikrina matmenų leistinus nuokrypius ir nustato paviršiaus defektus bei gamybos trūkumus.

Realaus pasaulio inžinerijos taikymo atvejis

Atvejo tyrimas: Jangdzės upės kanalo gilinimo projektas

Didelio masto gilinimo projektams Jangdzės upės vidurupyje ir žemupyje reikalingas ilgalaikis didelės koncentracijos dumblo ir žvyro mišinių transportavimas. Tradicinės paprastos žarnos yra linkusios į neigiamą slėgį ir smarkiai susidėvėti, jų tarnavimo laikas yra tik 12 mėnesių. Šiame projekte naudojama JIDONGDA DN500 didelio skersmens audinio sustiprinta flanšinė guminė žarna. Plieninės vielos sutvirtinimo konstrukcija ir labai atsparus dėvėjimuisi vidinis gumos sluoksnis nepertraukiamai veikė 1200 valandų be deformacijų, griuvimo ar susidėvėjimo problemų, todėl tarnavimo laikas pailgėjo iki 36 mėnesių. Kasmetinės įrangos keitimo ir priežiūros sąnaudos sumažinamos daugiau nei 65%, todėl užtikrinamas efektyvus vandens kelių gilinimas.

Platus taikymo scenarijus

1. Gilinimo pramonė: katerių siurbimo žemsiurbės, prikabinamos žemsiurbės, upių ir uostų gilinimas, melioracijos projektai;

2. Kasybos pramonė: srutų transportavimas, atliekų transportavimas, skysčių transportavimas mineralų perdirbimo gamyklose;

3. Jūrų inžinerija: statyba atviroje jūroje, pakrančių apsauga, dirbtinių salų statyba, jūros vandens paėmimo sistemos;

4. Pramonės sektorius: Pramoninių skysčių transportavimas, terpių transportavimas nuotekų valymo įrenginiuose;

5. Smėlio ir žvyro pramonė: smėlio ir žvyro gavyba, agregatų pervežimas, karjerų atliekų pervežimas.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp JIDONGDA audiniu sutvirtintų flanšinių žarnų ir įprastų plieninės vielos žarnų?

A1: Šiame gaminyje naudojama sudėtinė armavimo struktūra iš „didelio stiprumo audinio kordo + plieninės vielos spiralės“, kuri, palyginti su įprastomis vieno laido lanksčiomis žarnomis, pasižymi didesniu atsparumu lenkimui ir atsparumu deformacijai. Jis mažiau pažeidžiamas dėl pakartotinio lenkimo ir užtikrina tolygesnį slėgio pasiskirstymą.

2 klausimas: ar didelio skersmens audiniu sustiprinta flanšinė guminė žarna palaiko specialius flanšo standartus ir nestandartinį slėgio pritaikymą?

A2: Taip. JIDONGDA siūlo visų matmenų asmeninio pritaikymo paslaugas, pritaikomas pagrindiniams tarptautiniams flanšo standartams, tokiems kaip ANSI, DIN, JIS ir BS. Nestandartiniai flanšai, vamzdžių skersmenys, vamzdžių ilgiai ir darbinis slėgis taip pat gali būti pritaikyti pagal darbo sąlygas.

3 klausimas: kaip apie produkto kokybę ir aptarnavimą po pardavimo?

A3: Visi JIDONGDA produktai yra gaminami griežtai laikantis tarptautinių kokybės standartų. Nuo žaliavų sandėliavimo iki gatavo produkto pristatymo visam procesui atliekama kokybės patikra, o kiekviena produktų partija pateikiama su išsamia bandymo ataskaita. Teikdami aptarnavimą po pardavimo, teikiame profesionalias montavimo ir naudojimo technines gaires, palaikome pasaulinį multimodalinį transportą ir turime visapusišką garantinio aptarnavimo sistemą, leidžiančią operatyviai išspręsti įvairias su gaminio naudojimu ir priežiūra susijusias problemas.

Pakavimas ir transportavimas

Siekiant užtikrinti saugų transportavimą, gaminiai pakuojami pagal eksporto standartus, naudojant medines dėžes, plieninius rėmus, padėklus. Jie gali būti gabenami jūrų, oro, geležinkelių ir kelių transportu, aptarnaujant inžinerinius projektus visame pasaulyje.

OEM / ODM pritaikymo paslaugos

JIDONGDA teikia vieno langelio profesionalias OEM ir ODM paslaugas, palaikydama pritaikyti žarnų specifikacijas, slėgio reitingus, flanšo standartus ir specialius junginius. Taip pat siūlome privačių prekių ženklų paslaugas, kad sukurtume pritaikytus aukštos kokybės skysčių perpylimo produktus pasauliniams klientams.
