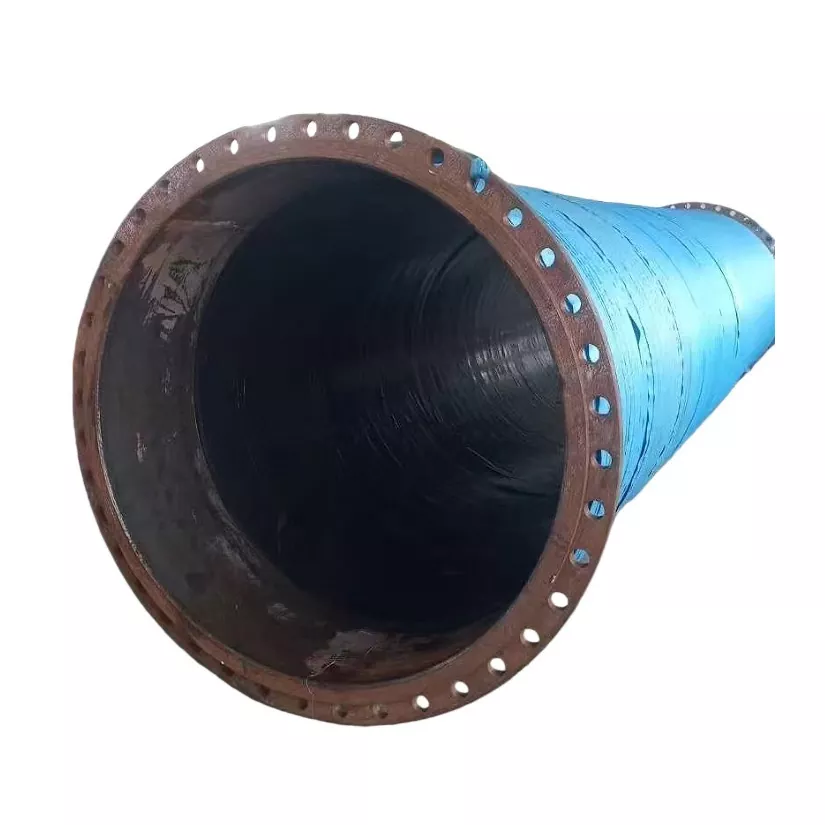

JIDONGDA viela sustiprinta didelio skersmens flanšinė guminė žarna yra tvirtas lanksčių žarnų sprendimas, sukurtas vandeniui, srutoms, purvui, smėliui, mineralinėms medžiagoms ir kitai suderinamai terpei transportuoti didelės apimties vamzdynų sistemose.

Palyginti su įprastomis didelio skersmens guminėmis žarnomis, šiame gaminyje žarnos sienelėje integruota spiralinės plieninės vielos sutvirtinimo konstrukcija, siekiant pagerinti konstrukcijos stabilumą siurbimo operacijų metu. Kai žarna veikia esant neigiamam slėgiui, dėl išorinio atmosferos slėgio žarnos korpusas gali deformuotis į vidų. Įterptas plieninės vielos karkasas padeda išlaikyti originalią žarnos formą ir palaiko stabilų medžiagų srautą.

Žarna tinka jungti tarp siurblių, gilinimo įrangos, vamzdynų sistemų ir kitos pramoninės įrangos. Pritaikomas skersmuo, ilgis, sutvirtinimo struktūra ir flanšo konfigūracija, JIDONGDA siūlo lanksčius sprendimus įvairiems inžineriniams reikalavimams.

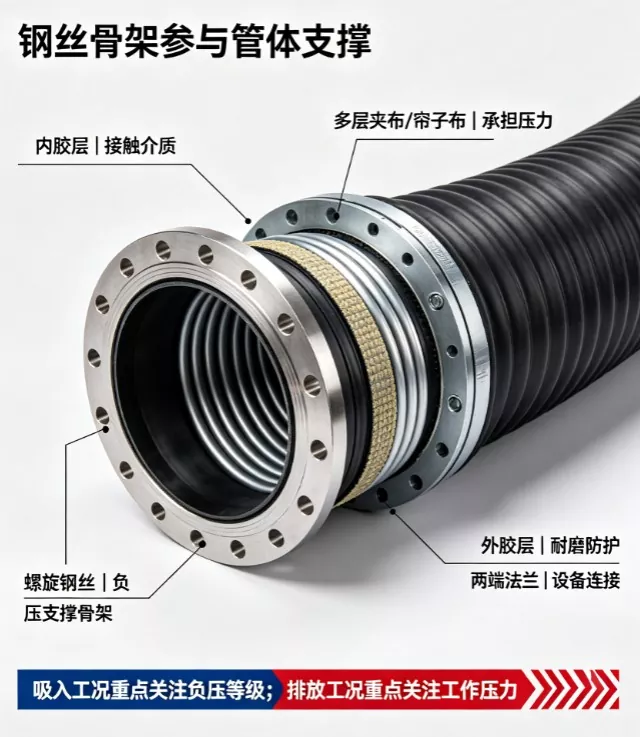

Produkto struktūra

JIDONGDA viela sustiprinta didelio skersmens flanšinė guminė žarna priima daugiasluoksnę sudėtinę struktūrą, skirtą reiklioms siurbimo ir išleidimo reikmėms.

Vidinis gumos sluoksnis

Vidinis sluoksnis tiesiogiai liečiasi su transportuojama terpe. Pagal srutų, smėlio, mineralinių dalelių, vandens ir kitų medžiagų savybes galima pasirinkti skirtingus gumos mišinius, kad būtų pagerintas atsparumas dilimui ir eksploatavimo patikimumas.

Sustiprinimo sluoksniai

Keli didelio stiprumo audinio arba armavimo medžiagų sluoksniai užtikrina atsparumą slėgiui ir konstrukcijos tvirtumą, todėl žarna gali atlaikyti vidinį slėgį išleidimo operacijų metu.

Spiralinis plieninės vielos sutvirtinimo sluoksnis

Spiralinė plieninė viela, įterpta į žarnos sienelę, sudaro ištisinę atraminę konstrukciją aplink žarnos perimetrą. Tai pagerina atsparumą vakuuminei deformacijai ir padeda išlaikyti žarnos skerspjūvį siurbimo operacijų metu.

Išorinis gumos sluoksnis

Išorinis dangtelis apsaugo žarną nuo išorinio susidėvėjimo, smūgių, oro sąlygų ir mechaninių pažeidimų transportavimo ir montavimo metu.

Flanšiniai galai

Abiejuose galuose pagal dujotiekio reikalavimus gali būti įrengtos flanšinės jungtys, leidžiančios prijungti siurblius, gilinimo įrangą ir stacionariąsias vamzdynų sistemas.

Spiralinio plieno vielos sutvirtinimo darbinė funkcija

Siurbimo arba vakuumo veikimo metu didelio skersmens žarnas veikia išorinis atmosferos slėgis. Nesant pakankamos konstrukcinės atramos, žarnos korpusas gali deformuotis į vidų, dėl to gali sumažėti srauto efektyvumas arba žarna net sugriūti.

JIDONGDA viela sustiprintos didelio skersmens flanšinės guminės žarnos spiralinė plieninė viela veikia kaip atraminis karkasas žarnos sienelės viduje. Jis sutvirtina perimetrą, pagerina formos išlaikymą ir padeda žarnai išlaikyti stabilų veikimą neigiamo slėgio sąlygomis.

Tikrasis atsparumas vakuumui priklauso nuo daugelio veiksnių, įskaitant plieninės vielos specifikacijas, tarpą tarp vielos, žarnos skersmenį, armatūros sluoksnius, žarnos ilgį, lenkimo sąlygas ir darbo aplinką. JIDONGDA gali optimizuoti žarnos struktūrą pagal konkrečius projekto reikalavimus.

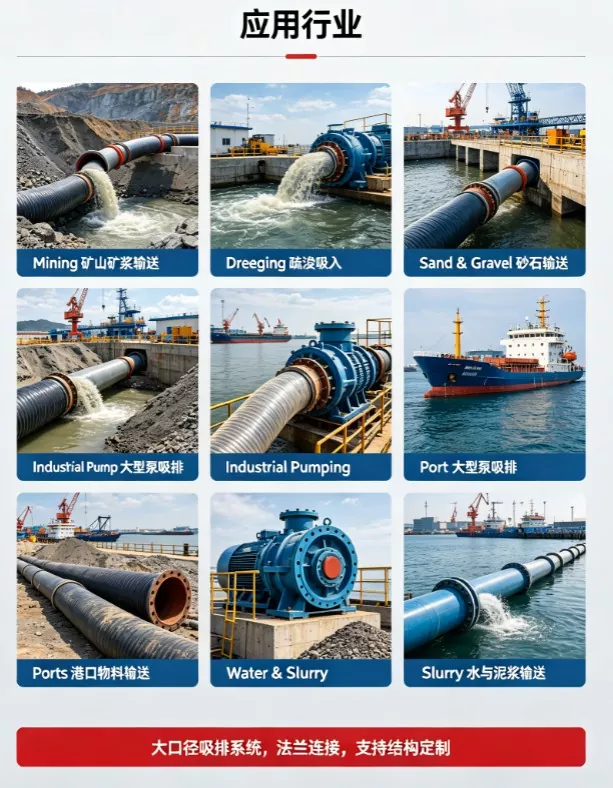

Produkto programos

Kasybos pramonė

Naudojamas srutų transportavimui, nuosėdų perkėlimui ir mineralinių medžiagų apdorojimo sistemoms, kur abrazyvinėms medžiagoms reikia patikimos žarnos veikimo.

Gilinimo inžinerija

Taikoma žemsiurbių siurbimo vamzdynuose, srutų siurbimo sistemose ir jūrų inžinerijos projektuose, skirtuose smėliui, dumblui ir nuosėdoms transportuoti.

Smėlio ir žvyro pervežimas

Tinka smėlio ištraukimui, užpildų tvarkymui ir didelio tūrio kietųjų medžiagų pernešimo sistemoms.

Pramoninės siurblinės sistemos

Naudojamas siurblio įsiurbimo ir išleidimo jungtims, kai žarna turi atlaikyti tiek slėgio, tiek vakuumo sąlygas.

Uostai ir jūrų inžinerija

Taikoma uosto medžiagų pervežimui, jūrų vamzdynų jungtims ir kitiems didelio masto skysčių ir kietųjų medžiagų transportavimo projektams.

Produktų derinimas ir priedai

JIDONGDA viela sustiprinta didelio skersmens flanšinė guminė žarna gali būti tiekiama su pritaikytais prijungimo sprendimais pagal skirtingas vamzdynų sistemas.

Flanšo konfigūracija

Flanšai gali būti gaminami pagal tarptautinius standartus, tokius kaip GB, DIN, ANSI, JIS, ASME arba klientų brėžinius. Sujungimo matmenys gali būti suderinti su siurbliais, vamzdynais ir įrangos sąsajomis.

Dujotiekio integravimas

Žarnos ilgis, lenkimo reikalavimai, flanšo padėtis ir sutvirtinimo konstrukcija gali būti vertinami kartu, siekiant užtikrinti suderinamumą su montavimo aplinka.

Medžiagos pasirinkimas

Vidinis gumos mišinys gali būti parenkamas pagal transportuojamą terpę, įskaitant vandenį, srutas, purvą, smėlį, žvyrą ir kitas pramonines medžiagas.

Produkto privalumai

01｜ Spiralinės plieninės vielos atrama, užtikrinanti neigiamo slėgio stabilumą

JIDONGDA viela sustiprintoje didelio skersmens flanšinėje guminėje žarnoje naudojama spiralinė plieninės vielos sutvirtinimo konstrukcija, užtikrinanti nuolatinę perimetrą. Tai padeda sumažinti žarnų išsilyginimo ir žlugimo riziką vakuuminio siurbimo operacijų metu ir pagerina didelio skersmens siurbimo vamzdynų stabilumą.

02｜Tinka tiek slėgio, tiek vakuumo sąlygomis

Žarnos konstrukcija sukurta atsižvelgiant į teigiamo slėgio išleidimo ir neigiamo slėgio siurbimo reikalavimus. Sutvirtinimo sluoksniai atlaiko vidinį slėgį, o spiralinė plieninė viela padidina atsparumą išoriniam slėgiui veikiant vakuume.

03｜ Didelis skersmuo didelės apimties transportavimui

Didelės skylės konstrukcija palaiko efektyvų didelės apimties terpės perdavimą, todėl tinka gilinimui, kasybai ir pramoninėms sistemoms, kurioms reikalingas nuolatinis medžiagų srautas.

04｜ Patikima flanšinė jungtis

Naudojant tinkinamus flanšo standartus ir matmenis, JIDONGDA viela sustiprintą didelio skersmens flanšinę guminę žarną galima integruoti su siurbliais, žemsiurbėmis ir vamzdynų sistemomis, kad būtų patogu montuoti ir patikimai prijungti.

05｜Pritaikytas medžiagų pasirinkimas įvairioms laikmenoms

Atsižvelgiant į skirtingas darbo terpes ir dilimo sąlygas, gali būti parinktos tinkamos vidinės guminės medžiagos, kad būtų pagerintas atsparumas dilimui ir pratęstas eksploatavimo efektyvumas.

06｜Inžinerinis pritaikymas

JIDONGDA palaiko pritaikytus sprendimus, apimančius žarnos skersmenį, plieninės vielos konstrukciją, armatūros sluoksnius, ilgį, flanšo dizainą ir medžiagų pasirinkimą, kad atitiktų skirtingus projekto reikalavimus.
