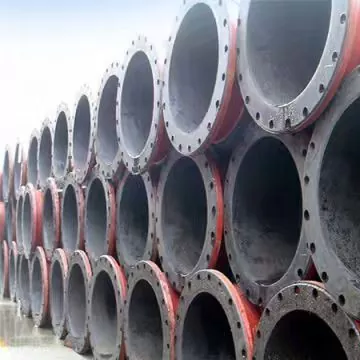

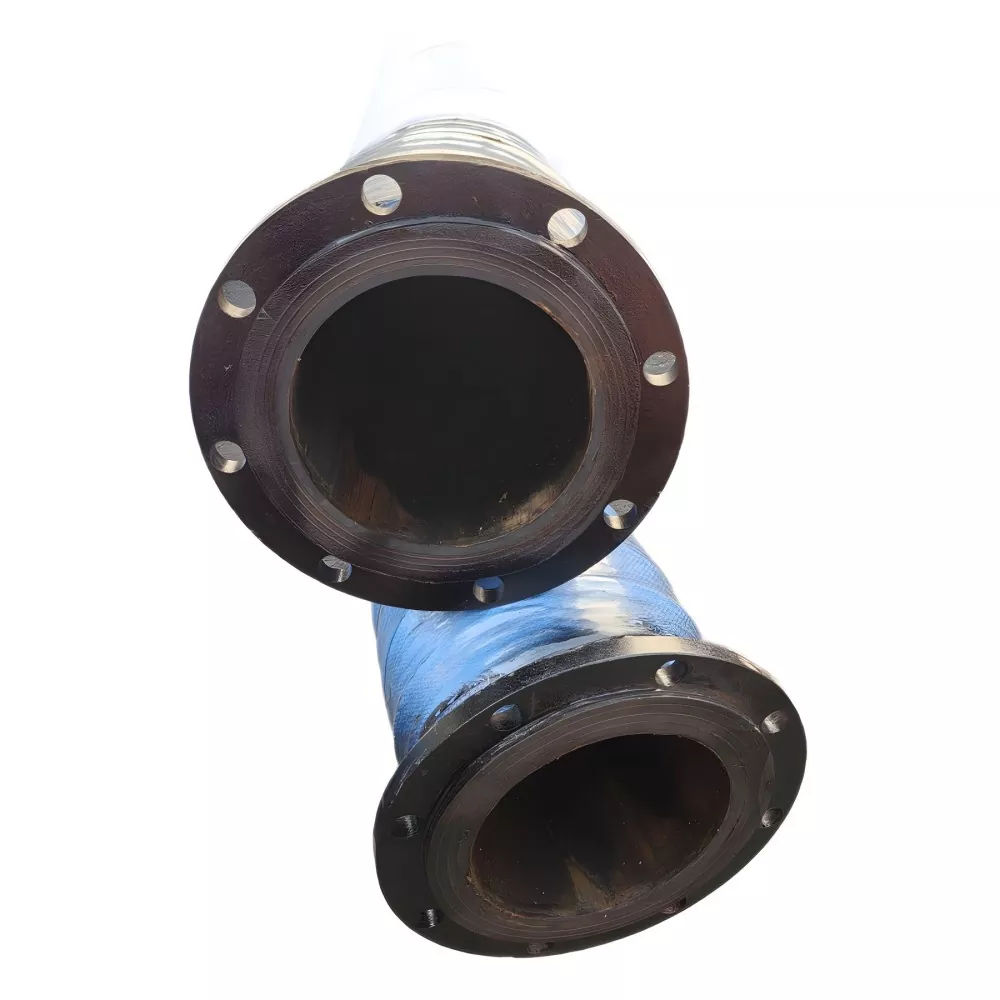

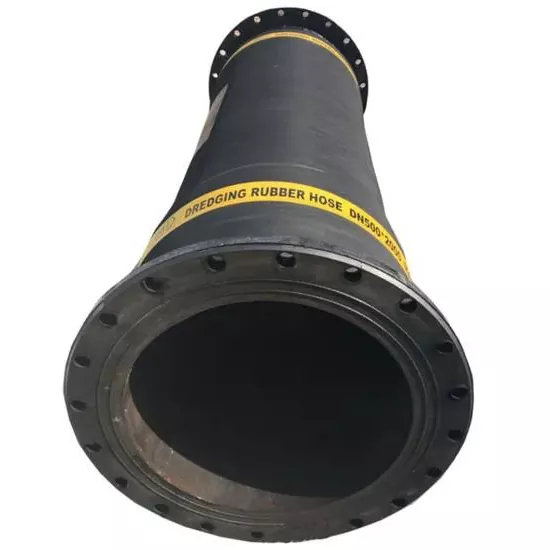

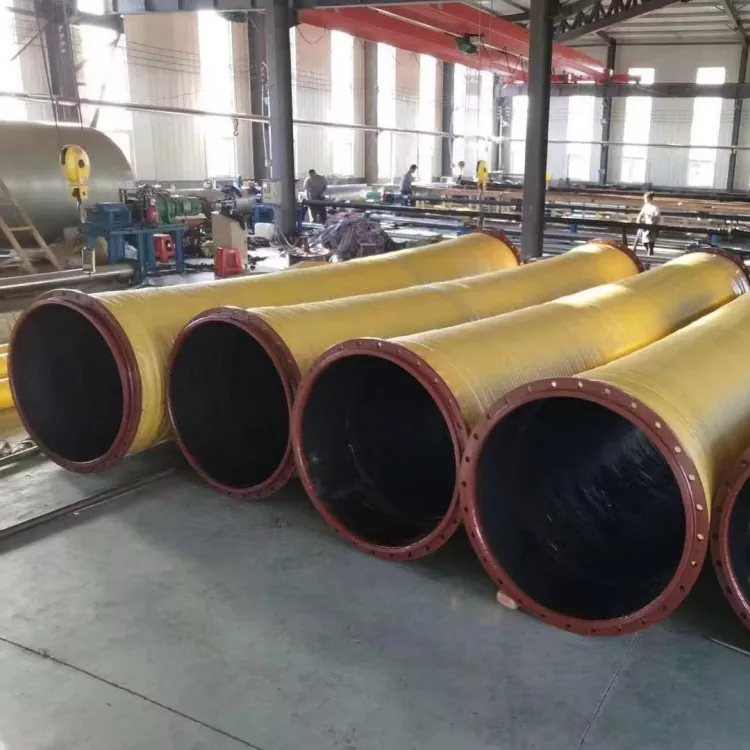

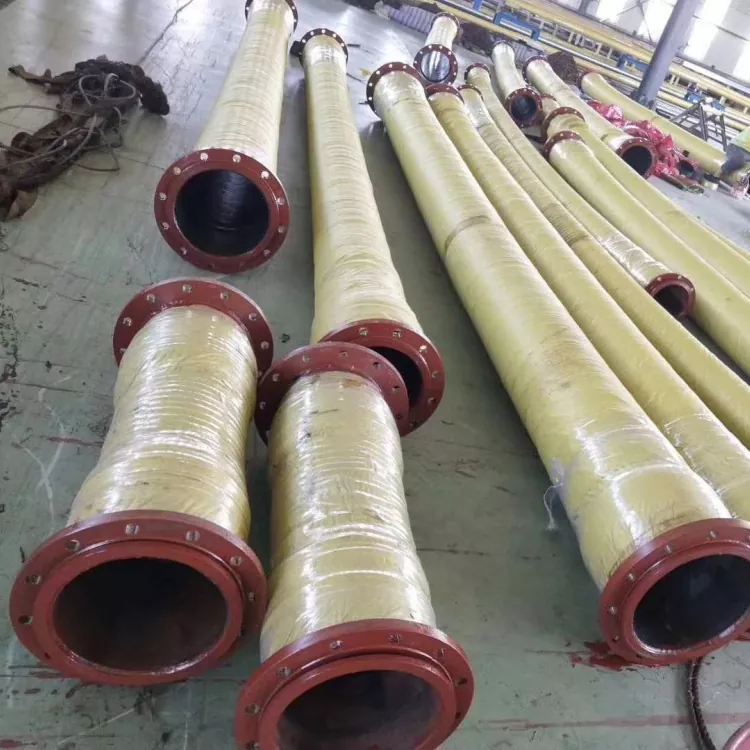

Didelio skersmens, tvirta flanšinė guminė žarna

JIDONGDA didelio skersmens sunkiasvorė flanšinė guminė žarna skirta reiklesnėms inžinerinėms aplinkoms, palyginti su įprastomis transportavimo žarnomis.

Tokios terpės kaip mineralinės srutos, smėlis, žvyras ir nuosėdos gali nuolat susidėvėti žarnos vidinėje sienelėje. Tuo tarpu didelės įrangos eksploatavimas taip pat gali būti susijęs su vibracija, slėgio svyravimais ir mechaninėmis apkrovomis.

Todėl renkantis šį produktą nereikėtų sutelkti dėmesio į vieną parametrą, o atsižvelgti į bendrą:

· Vidinis gumos atsparumas dilimui

· Sutvirtinimo sluoksnis

· Išorinė guminė apsauga

· Flanšinė jungtis

· Faktinės veikimo sąlygos

Sunkiosios atrankos logika

Didelės apkrovos žarnos reiškia ne tik sienelės storio didinimą.

Reikia patvirtinti vidutinį nusidėvėjimo lygį, darbinį slėgį, vakuuminį slėgį, ilgį, lenkimo būklę, montavimo aplinką ir flanšo įtempio sąlygas.

Naudojant labai abrazyvų srutą, pirmenybė turėtų būti teikiama dalelių dydžiui ir terpės koncentracijai.

Konstrukcija ir dėvėjimuisi atsparus dizainas

Vidinis guminis sluoksnis yra atsakingas už vidutinį kontaktą ir atsparumą dilimui.

Pagrindinę sutvirtinimo konstrukciją sudaro keli laidų audinio/medžiagos armatūros sluoksniai.

Atsižvelgiant į siurbimo sąlygas, galima pridėti spiralinės plieninės vielos.

Išorinis guminis sluoksnis apsaugo aplinką.

Flanšas tarnauja kaip galinė jungties konstrukcija.

Terpė, kurioje yra dalelių, tokių kaip smėlis, mineralinė suspensija ir nuosėdos, nuolat plaus ir dėvės vidinę sienelę.

Vidinė gumos medžiaga ir struktūra turi būti parenkama pagal faktines nusidėvėjimo sąlygas.

Esama informacija nenurodo vieningo dilimui atsparaus gumos mišinio, todėl galutinis užsakymas turi būti patvirtintas pagal konkrečias eksploatavimo sąlygas.

Techniniai parametrai ir kokybės kontrolė

Skersmuo, ilgis, darbinis slėgis, darbinis vakuumo slėgis ir temperatūra turi būti patvirtinti pagal struktūrą.

Pagal užsakymo reikalavimus gali būti atliekami patikrinimai:

· Išvaizda

· Matmenys

· Flanšas

· Slėgis

· Vakuumas / neigiamas slėgis

· Kietumas

· Gumos našumas

Dėl specialių bandymų standartų reikia susitarti iš anksto.

Taikomosios pramonės šakos

Kasyba:
Mineralinės srutos, atliekos ir rūdos srutos.

Smėlis ir žvyras:
Smėlis, žvyras ir vandens-smėlio mišiniai.

Prievadai:
Uosto medžiagų ir skysčių pervežimas.

Plienas:
Pramoninis vandens ir srutų transportavimas plieno pramonėje.

Sunkioji įranga:
Dideli siurblių agregatai, įranga ir inžineriniai vamzdynai.

Flanšo konfigūracija

Flanšai gali būti tvirtinami pagal:

· GB

· DIN

· ANSI

· JIS

· ASME

· Klientų brėžiniai

Perkant reikia patikrinti šias flanšo detales:

· Išorinis flanšo skersmuo

· Varžtų skylių skaičius

· Varžto skylės skersmuo

· Varžtų skylių atstumas

· storis

· Sandarinimo paviršius

· Sujungimo matmenys

Pagrindiniai privalumai

01 | Sunkiosios apkrovos konstrukcija
Pagal slėgį, ilgį ir vidutines eksploatavimo sąlygas galima konfigūruoti daugiasluoksnes armatūros konstrukcijas.

02 | Dėvėjimui atsparus sprendimas
Abrazyvinėms terpėms, tokioms kaip smėlis, mineralinė suspensija ir atliekos, galima pasirinkti tinkamus dilimui atsparius vidinės gumos tirpalus.

03 | Didelio skersmens talpa
Tinka didelėms transportavimo sistemoms ir didelio srauto terpės transportavimui.

04 | Flange Connection
Įvairūs flanšo standartai ir medžiagos gali būti sukonfigūruoti pagal įrangos sąsajas.

05 | Pasirenkama įsiurbimo ir išleidimo struktūra
Atsižvelgiant į vakuumo sąlygas, galima konfigūruoti spiralinę plieninę vielą ir kitas atramines konstrukcijas.

06 | Projekto pritaikymas
Palaiko specifikacijų, slėgio, ilgio, flanšo ir medžiagų pritaikymą pagal projekto reikalavimus.

Priežiūros dėmesys

Esant sunkioms darbo sąlygoms, turėtų būti rengiami reguliarūs patikrinimų įrašai.

Reikėtų atkreipti dėmesį į:

· Vidinis ir išorinis gumos susidėvėjimas

· Išsipūtimas

· Įtrūkimai

· Flanšo atlaisvinimas

· Nuotėkis

Jei pasikeičia tikrasis slėgis, vakuuminis slėgis arba transportavimo terpė, produkto tinkamumas turi būti įvertintas iš naujo.

DUK

Kokiomis situacijomis rekomenduojamos didelės apkrovos žarnos?

Kai transportavimo terpė yra stipriai nusitrynusi, didelė įrangos apkrova arba projektui reikalingas didesnis konstrukcijos patikimumas, galima apsvarstyti patvarią konfigūraciją.

Ar jis gali būti naudojamas atliekų transportavimui?

Taip. Dėvėjimui atspari struktūra gali būti patvirtinta pagal dalelių dydį, koncentraciją, slėgį ir atliekų srauto greitį.

Ar didelės apkrovos žarnos visada turi didesnį slėgį nei paprastos žarnos?

Sunkios apkrovos nebūtinai reiškia aukštesnį slėgio įvertinimą. Galutinis darbinis slėgis turėtų būti nustatomas pagal konkrečią struktūrą ir techninius parametrus.

Ar galima palaikyti klientų brėžinius?

Taip. Flanšas ir gaminio struktūra gali būti patvirtinti pagal kliento brėžinius.

Ar jis gali būti naudojamas masiniams projektų užsakymams?

Taip. Specifikacijos, kiekis, patikros reikalavimai ir pristatymo laikas gali būti nustatomi kartu projekto techninio patvirtinimo etape.
