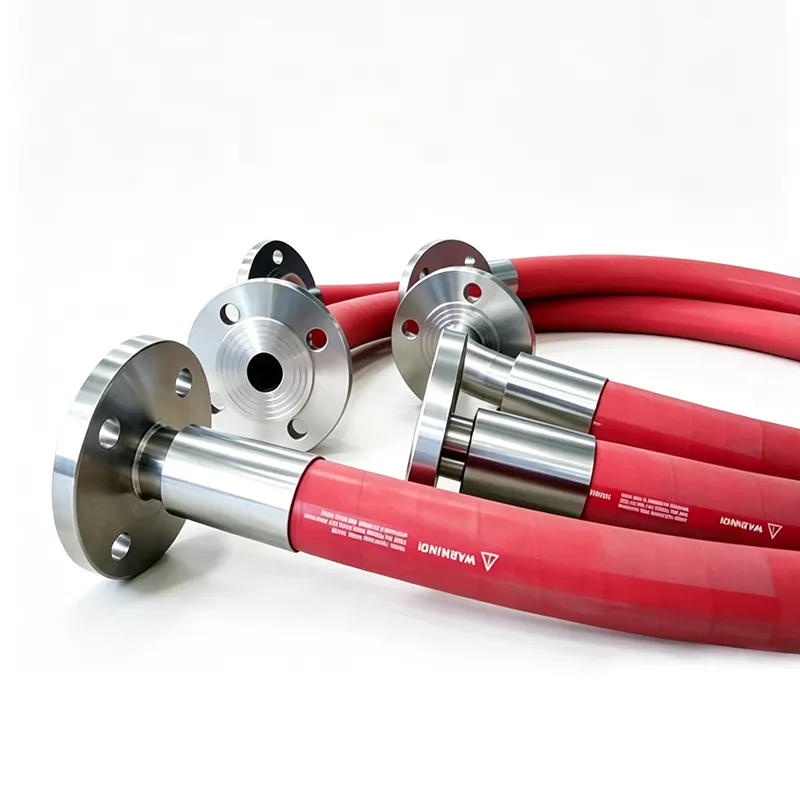

Didelio skersmens garų guminė žarna

JIDONGDA didelio skersmens garo guminė žarna tinka įvairioms atšiaurioms aukštos temperatūros garų sąlygoms. Jo vidiniame sluoksnyje naudojama karščiui atspari sintetinė guma, sujungta su keliais didelio stiprumo pluošto/plieninės vielos kompozicinės armatūros sluoksniais, užtikrinančiais stabilų veikimą esant aukštai temperatūrai, aukštam slėgiui ir pakartotiniam šiluminiam šokui.

Galimas visas žarnų skersmenų asortimentas, atitinkantis įvairius srauto reikalavimus, todėl tai yra lanksti alternatyva standžioms metalinėms žarnoms laikinų sujungimų, įrangos valymo ir vamzdynų apėjimo scenarijuose.

Kaip aukštos kokybės tiekėjas, įsišaknijęs Kinijoje, JIDONGDA gamyklos pasiekė uždaro ciklo gamybos procesą nuo gumos mišinio iki galutinio gaminio surinkimo, griežtai kontroliuojant kokybę kiekviename etape, kad būtų užtikrintas pramoninių klientų saugumas ir tarnavimo laikas tiek šalies viduje, tiek tarptautiniu mastu.

Taikomos pramonės šakos

1. Naftos chemijos garo transportavimo ir šildymo sistemos

2. Pramoninė aukštos temperatūros valymo garais įranga

3. Maisto gamyklų sterilizavimo garais ir dezinfekavimo vamzdynai

4. Atraminiai vamzdynai popieriaus džiovinimui

5. Laivo mašinų skyriaus priežiūra ir valymas

6. Pagalbiniai vamzdynai šiluminėse elektrinėse

7. Laikini didelių pramoninių vamzdynų aplinkkeliai

Produkto struktūra ir žaliavos

1. Vidinis gumos sluoksnis: Temperatūrai atsparus EPDM arba fluoro guma, nėra išsipūtimo ar įtrūkimų ilgalaikėje sočiųjų garų aplinkoje

2. Sutvirtinantis sluoksnis: Daugiasluoksnis didelio stiprumo pluošto pynimas; Plieninės vielos spiralės sutvirtinimas neprivalomas itin aukšto slėgio sąlygomis

3. Išorinis gumos sluoksnis: atsparus dilimui, atsparus ozonui ir senėjimą stabdantis sintetinis kaučiukas, stabilus ilgalaikiam naudojimui lauke

4. Flanšinės jungtys: anglinis plienas / nerūdijantis plienas neprivalomas, palaikomas pritaikymas, prispaudžiamas montavimas užtikrina tvirtesnį sandarinimą

Modelio specifikacijų lentelė

Veikimo testavimas ir kokybės kontrolė

1. Atsparumo aukštai temperatūrai bandymas: terpė yra sočiųjų garų, taikoma temperatūra 150 ℃ ~ 220 ℃; po 72 valandų nepertraukiamo veikimo nesuminkštėja, nesiburbuliuoja ar nesisluoksniuoja

2. Atsparumo slėgiui bandymas: darbinis slėgis 0,6–1,6 MPa, trūkimo slėgis ≥ 3 kartus didesnis už darbinį slėgį; naudojamas kintamasis vandens slėgio ir garų smūgio bandymas.

3. Impulso nuovargio testas: imituoja garo paleidimo ir išjungimo terminį šoką, ciklų skaičius ≥ 20 000 kartų, išlaikymo standartas: nesisluoksniuoja, nėra nuotėkio.

4. Viso patikrinimo sandarumo bandymas: Visoms flanšinėms jungtims atliekamas 100 % sandarumo bandymas, gamyklos standartas: nulinis nuotėkis esant vardiniam slėgiui.

Tikras pramoninio pritaikymo dėklas

Atvejo tyrimas: Sterilizacijos garais vamzdyno modernizavimas 2000 tonų per dieną maisto perdirbimo gamykloje. Didelės pieno gamyklos Pietryčių Azijoje gamybos linijoje buvo standūs metaliniai vamzdžiai, naudojami sterilizavimui garais, todėl kilo problemų, tokių kaip ribotas srautas, sunkus išmontavimas ir montavimas bei didelės statybos sąnaudos.

2024 m. gamykla iš JIDONGDA įsigijo pagal užsakymą pagamintą didelio skersmens garų guminę žarną, kurios darbinis slėgis yra 1,0 MPa, atsparumas temperatūrai 180 ℃ ir daugiasluoksnė pluoštu sustiprinta konstrukcija. Po vienerių metų nuolatinio naudojimo poveikis yra toks:

1. Didelio skersmens konstrukcija padidina garo tiekimo srautą 35%, sutrumpina sterilizavimo laiką ir padidina dienos gamybos pajėgumus;

2. Puikus lankstumas sumažina dujotiekio modifikavimo ir tiesimo laiką 60%, lyginant su metaliniais vamzdžiais;

3. Kas ketvirtį atliekami patikrinimai neparodė nuotėkio, vidinio gumos sluoksnio išsipūtimo ir išorinio sluoksnio senėjimo ar pažeidimų;

4. Bendros dujotiekio priežiūros išlaidos kasmet sumažinamos 28 %.

Klientas tris kartus iš eilės atpirko ir rekomendavo šį produktą savo partnerių popieriaus gamyklai, taip užmegzdamas ilgalaikę ir stabilią tiekimo partnerystę.

Pagrindiniai produkto pranašumai

1. Puikus atsparumas aukštai temperatūrai: išlieka struktūriškai nepakitęs, be burbuliukų ir nesisluoksniuoja net ir ilgai transportuojant aukštos temperatūros garus.

2. Didelis skersmuo ir didelis srautas: yra viso dydžio didelio skersmens specifikacijose, tinka sunkiam pramoniniam didelio srauto transportavimui, gerinant sistemos efektyvumą.

3. Lankstus ir lengvai montuojamas: geresnis lenkimo našumas, palyginti su standžiais metaliniais vamzdžiais, sumažinant statybos sunkumą, darbo sąnaudas ir statybos laiką.

4. Daugiasluoksnis kompozitinis sutvirtinimas: stiprus atsparumas sprogimui, tinka slėgio svyravimams ir momentinio garo smūgio sąlygoms.

5. Atsparumas senėjimui ir korozijai: išorinis gumos sluoksnis yra atsparus ozonui ir UV spinduliams, todėl galima ilgai montuoti lauke.

6. Visiškas pritaikymas: vidinis skersmuo, ilgis, slėgio įvertinimas, flanšo medžiaga ir jungties struktūra gali būti pritaikyti pagal projekto reikalavimus.

Pakavimo ir pristatymo specifikacijos

1. Pakuotė: Plieninio rėmo tvirtinimas + drėgmei atsparios plėvelės pilnas įvyniojimas, apsaugantis nuo suspaudimo ir drėgmės pervežant tolimais atstumais.

2. Transportas: yra krovinių gabenimas jūra, oro transportu ir specializuota inžinerinė logistika.

3. Pristatymo laikas: 7–25 darbo dienos, pakoreguotos pagal pritaikytas specifikacijas ir užsakymo kiekį.

DUK

1 klausimas: kuo skiriasi EPDM vidinė guma ir fluoro gumos vidinė guma didelio skersmens garų žarnose?

A1: EPDM pasižymi dideliu ekonomiškumu ir tinka garams iki 200 ℃, plačiai naudojamas maisto, popieriaus ir tradicinėje chemijos pramonėje. Fluoro kaučiukas ilgą laiką gali atlaikyti itin aukštos temperatūros prisotintus 200–220 ℃ garus, atsparus nedideliam kiekiui cheminės garų korozijos, todėl jis yra tinkamiausias pasirinkimas naftos chemijos ir aukštos temperatūros elektrinėms. Abi medžiagos išlaikė mūsų gamyklos 72 valandų senėjimo aukštoje temperatūroje standartą.

2 klausimas: Ar šią didelio skersmens garų guminę žarną galima montuoti lauke ištisus metus?

A2: Taip. Išoriniame sluoksnyje panaudota speciali ozonui ir UV spinduliams atspari gumos formulė, atspari saulei, lietui ir atmosferos senėjimui. Ilgalaikiam montavimui lauke rekomenduojame plieninės vielos spirale sutvirtintą versiją, kuri pagerina atsparumą gniuždymui ir prailgina tarnavimo laiką.

3 klausimas: kaip galime patvirtinti pagal užsakymą pagamintos didelio skersmens garų žarnos su flanšais saugumą?

A3: visos pagal užsakymą pagamintos žarnos su flanšais išbandomos (mažiausiai 3 kartus didesnis darbinis slėgis) ir visų jų sandarumas. Galime pateikti visą testavimo ataskaitų rinkinį, skirtą senėjimui aukštoje temperatūroje, pulso nuovargiui ir hidrostatiniams projektams priimti ir saugoti archyvavimui.
