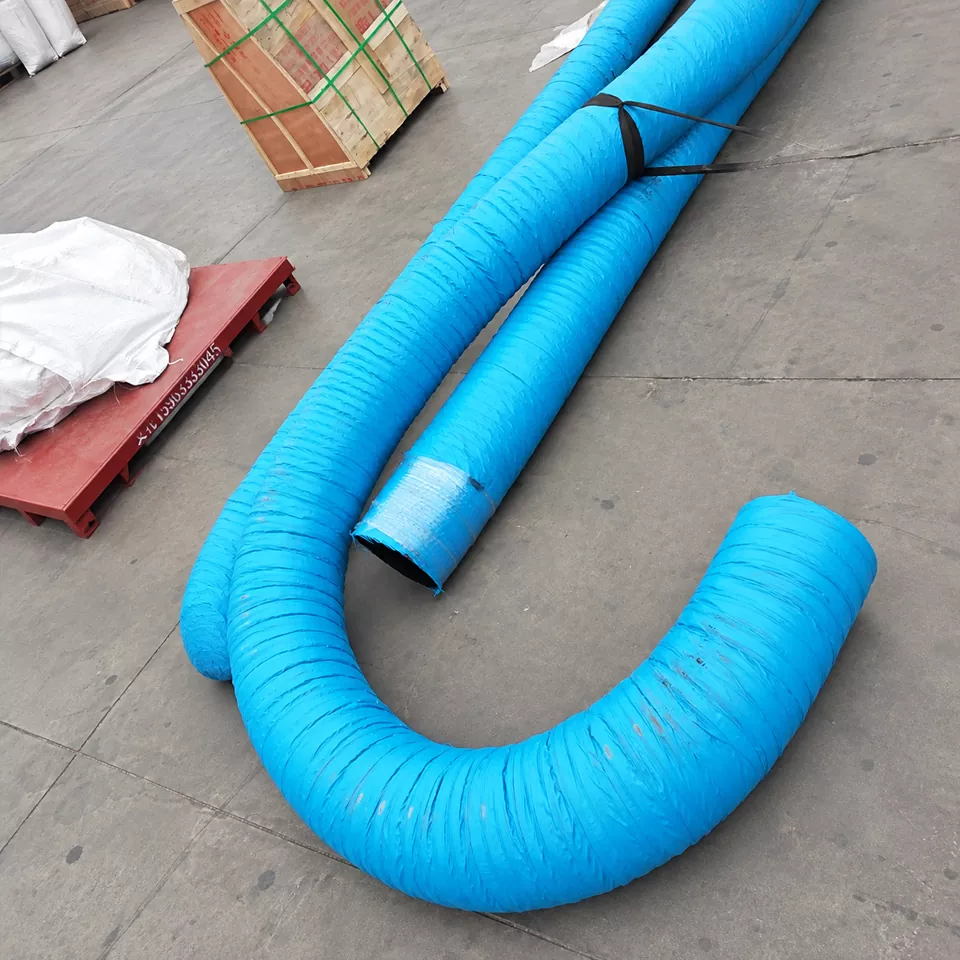

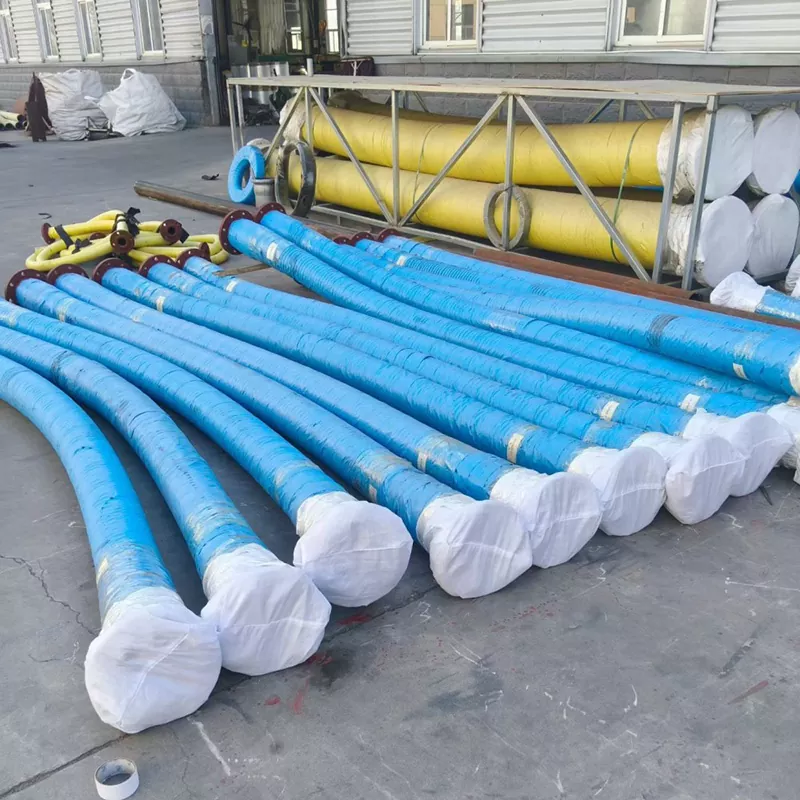

Didelio skersmens aukštai temperatūrai atspari guminė žarna

Aukštos temperatūros pramoninėje aplinkoje įprastos guminės žarnos gali sukietėti, senėti, įtrūkti ir atsirasti kitų problemų dėl nuolatinio karščio poveikio, terminio ciklo ar gabenamos terpės temperatūros pokyčių. Todėl didelio skersmens aukštai temperatūrai atsparios guminės žarnos projektavimo tikslas – ne tik pagerinti guminės medžiagos karščiui atsparią temperatūrą, bet ir nustatyti žarnos struktūrą, remiantis visapusišku terpės temperatūros, darbinio slėgio, eksploatavimo trukmės, lenkimo spindulio ir prijungimo metodo įvertinimu.

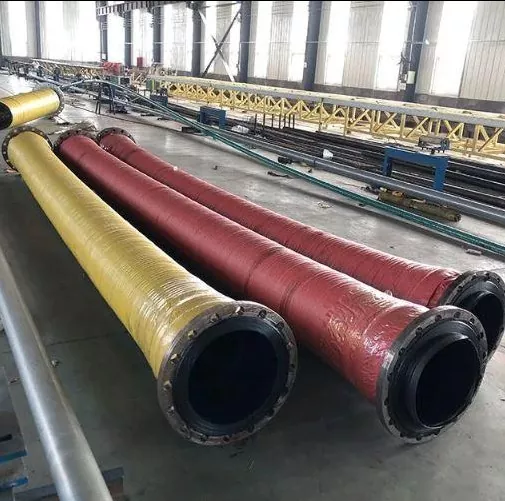

JIDONGDA didelio skersmens aukštai temperatūrai atspari guminė žarna daugiausia skirta lanksčioms jungtims ir aukštos temperatūros terpės transportavimo reikalavimams pramoninėse transportavimo sistemose. Pagal faktines darbo sąlygas galima pasirinkti skirtingus karščiui atsparius gumos mišinius, armavimo sluoksnius, išorines dangos konstrukcijas. Žarnoje taip pat gali būti flanšinės jungtys, srieginės jungtys ar kiti prijungimo būdai.

Kodėl aukštos temperatūros sąlygomis reikalingos specialios guminės žarnos?

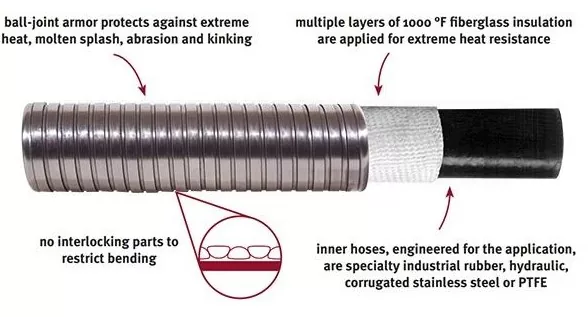

Kai didelio skersmens guminės žarnos veikia aukštos temperatūros aplinkoje, medžiagas veikia terminis senėjimas, temperatūros ciklai ir terpės temperatūros pokyčiai. Todėl karščiui atsparioms žarnoms paprastai reikalingas trijų aspektų konstrukcinis dizainas: vidinis guminis sluoksnis, armavimo sluoksnis ir apsauginis išorinis dangtelis.

1. Karščiui atsparus vidinis vamzdis

Vidinis guminis sluoksnis tiesiogiai liečiasi su transportuojama medžiaga ir yra svarbi dalis, daranti įtaką žarnos atsparumui temperatūrai.

Atsižvelgiant į skirtingas terpės sąlygas, galima pasirinkti tinkamas karščiui atsparias gumines medžiagas, kurios padėtų žarnai išlaikyti gerą lankstumą ir sandarumą nurodytoje darbinės temperatūros diapazone.

2. Armatūros sluoksnis

Tais atvejais, kai reikalingas atsparumas slėgiui arba vakuumas, sutvirtinimo sluoksnis padeda išlaikyti konstrukcinį žarnos stabilumą.

Didelio skersmens žarnų sutvirtinimo konstrukciją galima pasirinkti pagal:

· Darbinis slėgis

· Neigiamas slėgis

· Žarnos skersmuo

· Reikalavimai lenkimui

· Diegimo sąlygos

3. Apsauginis išorinis dangtelis

Išorinis guminis dangtelis daugiausia naudojamas apsaugoti vidinę struktūrą ir sumažinti išorinių veiksnių, tokių kaip šiluma, dilimas, alyvos užterštumas ir oro sąlygos, poveikį.

Jei žarna montuojama plieno gamyklose, įrangos gamybos linijose ar pramoninės gamybos zonose, renkantis taip pat reikia atsižvelgti į tai, ar vietoje nėra aukštos temperatūros spinduliuotės, mechaninės trinties ir dulkių.

如果软管安装在钢厂、设备生产线或工业生产区域，还需要结合现场是否存在高温辐射、机械摩擦以及粉尘环境进行选择.

Techniniai parametrai

· Normali darbinė temperatūra: -20℃ iki +80℃

· Karščiui atsparus tipas: iki +120 ℃ pagal turimus duomenis

· Darbinis slėgis: Patvirtinta pagal struktūrą ir temperatūros sąlygas

· Neigiamas slėgis: patvirtinta pagal siurbimo sąlygas

· Vidinis skersmuo ir ilgis: pagal projekto reikalavimus

·  Flanšas: GB / DIN / ANSI / JIS / ASME arba kliento brėžiniai

Tipiški taikymo scenarijai

Taikomos pramonės šakos

Plieno pramonė

Naudojamas lanksčioms jungtims ir tinkamoms terpėms transportuoti tam tikroje aukštos temperatūros pramoninėje įrangoje plieno gamybos metu.

Plieno pramonės aplinkoje dažnai būna aukšta temperatūra, dulkės ir mechaninė vibracija. Todėl renkantis žarną reikia atsižvelgti į faktinę montavimo vietą ir terpės sąlygas.

Chemijos pramonė

Naudojamas tinkamiems aukštos temperatūros pramoniniams skysčiams transportuoti, atsižvelgiant į pagrindinius aspektus, įskaitant chemines terpės savybes ir darbinę temperatūrą.

Pramoninė įranga

Naudojamas lanksčioms įrangos jungtims, padedančioms sumažinti įrangos vibracijos poveikį ir vamzdynų montavimo klaidas.

Statyba ir sunkioji įranga

Kai kurioms statybų mašinoms ir pramoninei įrangai reikalingas aukštos temperatūros skysčių ar dujų transportavimas. Žarnos konstrukcija gali būti pritaikyta pagal konkrečias darbo sąlygas.

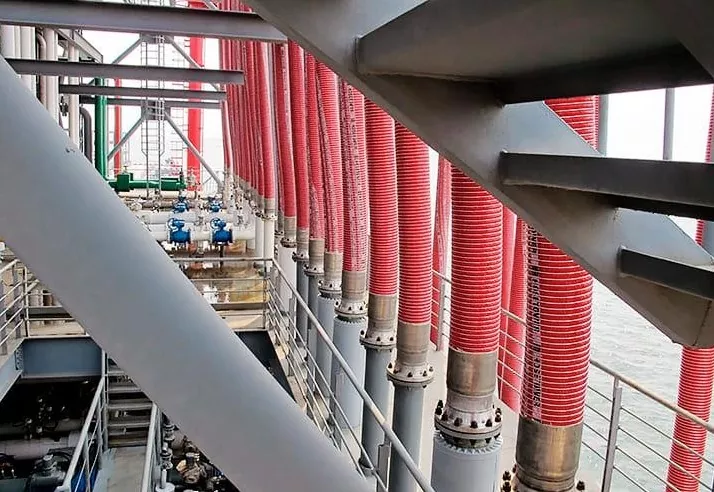

Šiluminės ir procesų sistemos

Naudojamas kaip lankstus vamzdyno sujungimo komponentas tam tikrose šiluminių ir pramoninių procesų sistemose.

Naudojimo atsargumo priemonės

Neviršykite patvirtintų temperatūros, slėgio ir neigiamo slėgio intervalų.

Jei norite naudoti ilgą laiką aukštoje temperatūroje, reguliariai tikrinkite išorinį dangtelį, ar nėra senėjimo, įtrūkimų, išsipūtimo ir flanšo sandarinimo sąlygų.

Specialioms terpėms, aukštos temperatūros sąlygoms arba nestandartinėms reikmėms, medžiagų suderinamumas turi būti patvirtintas prieš užsakant.

Priežiūra ir tarnavimo laikas

Eksploatacijos metu rekomenduojama registruoti temperatūrą, slėgį ir eksploatavimo laiką.

Jei išorinis dangtis sukietėja, įtrūksta, nuteka arba deformuojasi, nustokite naudoti žarną ir patikrinkite faktines eksploatavimo sąlygas bei medžiagų suderinamumą.

Dažnai užduodami klausimai

Koks yra didžiausias atsparumas temperatūrai?

Turima informacija rodo, kad karščiui atsparus tipas gali atlaikyti iki +120 ℃ temperatūrą. Tačiau faktinė leistina temperatūra turi būti patvirtinta pagal gumos mišinį, terpę, slėgį ir žarnos struktūrą.

Kokios gumos medžiagos yra prieinamos?

Galimos medžiagos yra NR, SBR, IIR, CR, EPDM ir PU. Galutinis medžiagos pasirinkimas priklauso nuo faktinių eksploatavimo sąlygų.

Ar jis gali atlaikyti slėgį aukštos temperatūros sąlygomis?

Taip. Žarna gali būti skirta naudoti aukštoje temperatūroje, tačiau darbinis slėgis turi būti patvirtintas atsižvelgiant į konkrečią struktūrą ir temperatūros sąlygas.

Ar galima pagaminti didelio skersmens?

Taip. Gaminys yra kaip didelio skersmens aukštai temperatūrai atspari guminė žarna. Turimas skersmens diapazonas turėtų būti patvirtintas atsižvelgiant į faktines gamybos galimybes ir projekto reikalavimus.

Kokia informacija reikalinga citatai?

Rekomenduojama pateikti šią informaciją:

· Vidinis skersmuo

· Žarnos ilgis

· gabenama laikmena

· Nuolatinė / didžiausia temperatūra

· Darbinis slėgis

· Neigiamas slėgis

· Standartinis flanšas

· Kiekybės reikalavimai
