Didelio skersmens cheminė aukštos temperatūros žarna

JIDONGDA didelio skersmens cheminė aukštos temperatūros žarna yra didelio našumo lankstus vamzdis, sukurtas specialiai ekstremalioms pramoninėms aplinkoms, tinkamas aukštos temperatūros ir labai ėsdinančioms terpėms tiekti. Daugiasluoksnė kompozitinė konstrukcija užtikrina cheminio atsparumo, atsparumo karščiui ir didelio lankstumo derinį. Šie gaminiai yra puiki alternatyva standžiems metaliniams vamzdžiams ir yra plačiai naudojami tokiose srityse kaip cheminių medžiagų gamyba, pavojingų cheminių medžiagų transportavimas ir valymas aukštoje temperatūroje, o tai rodo patikimumą sudėtingiausioje ir atšiauriausioje aplinkoje.

Gaminio dizainas ir naudojamos medžiagos

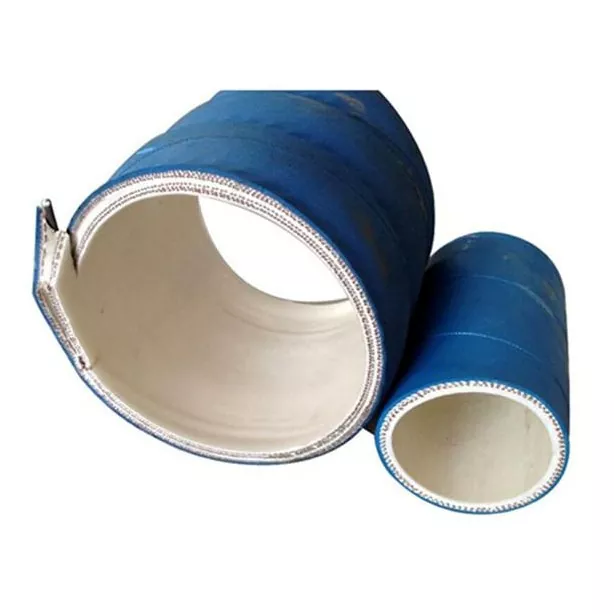

Didelio skersmens cheminė aukštos temperatūros žarna yra daugiasluoksnės konstrukcijos, pritaikoma prie specifinių reikalavimų; Medžiagos pasirenkamos atsižvelgiant į gabenamos terpės tipą, temperatūrą ir slėgį, o tai garantuoja konstrukcijos stabilumą ir patikimą apsaugą:

1. Vidinis sluoksnis: PTFE/FEP/EPDM (parenkamas individualiai, priklausomai nuo aplinkos; atsparus korozijai ir pralaidus)

2. Armatūros sluoksnis: didelio stiprumo pluošto apvija + plieninės vielos spiralinis rėmas (užtikrina atsparumą slėgiui ir deformacijai)

3. Tarpinis barjerinis sluoksnis: aukštai temperatūrai atsparus kompozitinis barjeras (labai pagerina atsparumą prasiskverbimui)

4. Išorinis apsauginis sluoksnis: Dėvėjimui ir UV spinduliams atspari speciali medžiaga (tinka atšiaurioms lauko aplinkoms)

5. Sujungimo būdai: Flanšai, greitosios jungtys ir nestandartinės sąsajos (suderinamos su įvairia pramonine įranga)

Veikimo testavimas ir kokybės kontrolė

1. Cheminio suderinamumo bandymas: panardinimas į sieros rūgštį, druskos rūgštį, stiprius šarminius tirpalus ir organinius tirpiklius 72–240 valandų; nėra patinimo, degradacijos ar nuotėkio.

2. Šiluminės varžos testas: Atlaiko temperatūrą nuo -40°C iki 180°C; atlaiko daugiau nei 50 terminio šoko ciklų be delaminacijos, trapių įtrūkimų ar sukietėjimo.

3. Slėgio / sprogimo bandymas: Standartinis darbinis slėgis 0,6–1,6 MPa; plyšimo slėgis viršija darbinį slėgį daugiau nei tris kartus, užtikrinant aukštą saugos ribą.

4. Atsparumo senėjimui testas: sėkmingai išlaiko UV ir ozono atsparumo testus; išoriniame sluoksnyje neatsiranda įtrūkimų ar kreidos.

Praktinio taikymo pavyzdys

Didelė buitinė metalurgijos gamykla naudojo standartines žarnas aukštos temperatūros rūgštiems aušinimo skysčiams, kuriuose yra sieros rūgšties, transportuoti. Šios žarnos dažnai įtrūkdavo ir nutekėjo, todėl įranga prastovos ir kasmetinės priežiūros išlaidos buvo didelės.

Gamykla bendradarbiavo su specializuotu gamintoju JIDONGDA, kad pagal užsakymą pagamintų didelio skersmens (DN300) PTFE išklotas žarnas, skirtas transportuoti agresyvias medžiagas esant aukštai temperatūrai (165°C) ir slėgiui (1,0 MPa). Nuo sumontavimo žarnos patikimai veikė daugiau nei 12 mėnesių be nuotėkių ar pažeidimų; įrangos prastovos sutrumpėjo 90 proc., o priežiūros išlaidos sumažėjo 75 proc. Be to, didelis žarnų lankstumas supaprastino krosnies įrangos vamzdynų išdėstymą ir žymiai sumažino montavimo sudėtingumą.

Pagrindinės taikymo sritys

Tinka įvairiems pramoniniams tikslams, susijusiems su labai korozinėmis terpėmis, aukšta temperatūra ir dideliu srautu: rūgščių ir šarminių cheminių medžiagų transportavimui; smulkios organinės sintezės įrangos vamzdynai; didelio grynumo farmacinės terpės transportavimas; agresyvių metalurginių aušinimo skysčių tiekimas; pramoninės aukštos temperatūros valymo sistemos; agresyvių nuotekų išleidimas; ir cheminių medžiagų perkėlimas laivuose ir atviroje jūroje esančiose platformose.

Pagrindiniai produkto pranašumai

1. Dvigubas atsparumas išoriniams veiksniams: Atlaiko tiek aukštą temperatūrą, tiek stiprią cheminę koroziją; tinka sudėtingoms darbo sąlygoms, naudojant mišrią terpę.

2. Didelis srauto pajėgumas: didelio skersmens dizainas atitinka pramoninius didelio srauto reikalavimus, todėl padidėja proceso efektyvumas.

3. Daugiasluoksnė apsauga nuo prasiskverbimo: sudėtinė barjerinė konstrukcija neleidžia darbinei terpei prasiskverbti pro vamzdžio sieneles ir prailgina gaminio tarnavimo laiką.

4. Lengvas montavimas: didelis lankstumas ir plastiškumas; pakeičia didelių gabaritų standžius vamzdynus, todėl sumažėja projektavimo ir montavimo išlaidos.

5. Atsparumas senėjimui ir ilgaamžiškumas: tinka ilgalaikiam naudojimui atšiaurioje lauko aplinkoje, įskaitant didelės ozono koncentracijos ir intensyvios UV spinduliuotės poveikį.

6. Plačios pritaikymo galimybės: Techninės specifikacijos (vidutinis tipas, temperatūra, slėgis, vamzdžio skersmuo) gali būti pritaikytos pagal konkrečius kliento reikalavimus.

Pakavimas ir pristatymas

Pramoninėje pakuotėje yra plieninis tvirtinimo rėmas ir apsauginė antikorozinė / drėgmei atspari plėvelė, apsauganti nuo deformacijos ar pažeidimų transportavimo metu. Galimi įvairūs gabenimo būdai, įskaitant krovinių gabenimą jūra, specializuotą projektų logistiką ir konteinerių gabenimą. Standartinis pristatymo laikas yra 10–30 dienų, priklausomai nuo produkto specifikacijų ir užsakymo apimties. Priimame užsakymus gaminti pagal individualų dizainą, nestandartinius gaminius.

Dažnai užduodami klausimai

1 klausimas: Ar ši didelio skersmens, chemiškai atspari aukštos temperatūros žarna gali nuolat transportuoti aukštos temperatūros koncentruotą rūgštinę terpę esant 170 °C?

A1: Taip. Labai agresyvioms, aukštos temperatūros terpėms (tokioms kaip koncentruota sieros arba druskos rūgštis) siūlome specializuotas PTFE arba FEP įdėklų formules, skirtas ilgalaikiam nepertraukiamam darbui 170°C temperatūroje. Šie gaminiai sėkmingai išlaikė panardinimo į stiprias rūgštis testus (240 valandų) ir terminio ciklo bandymus be skilimo ar nuotėkio požymių. Galimi variantai su EPDM įdėklais, kad būtų galima apdoroti silpnai agresyvias rūgštis ir šarmus žemesnėje nei 120°C temperatūroje.

2 klausimas: koks yra didžiausias pagal užsakymą pagamintų žarnų skersmuo? Ar naudojamos standartinės flanšinės jungtys?

A2: Siūlome pagal užsakymą pagamintas didelio skersmens žarnas (nuo DN50 iki DN600). Nors flanšinės jungtys yra standartinės, taip pat galima sumontuoti greito sujungimo jungtis ir sriegines jungtis, leidžiančias žarną tiesiogiai prijungti prie įrangos vožtuvų, nereikalaujant papildomų adapterių.

3 klausimas: koks yra gaminio tarnavimo laikas, palyginti su standartinėmis žarnomis, kai jis naudojamas lauke, kai jis liečiasi su agresyviomis cheminėmis nuotekomis?

A3: Esant identiškoms eksploatavimo lauke sąlygomis (UV spinduliuotės ir labai agresyvių nuotekų poveikis), JIDONGDA daugiasluoksnės kompozitinės žarnos tarnauja 3–5 kartus ilgiau nei standartinės vieno sluoksnio guminės žarnos. Dėl nepralaidaus vidinio sluoksnio ir senėjimui atsparaus išorinio sluoksnio gaminys efektyviai apsaugo nuo darbinės terpės prasiskverbimo bei paviršiaus kreidėjimo ir įtrūkimų, taip žymiai sumažindamas įrangos keitimo dažnumą ir sumažindamas eksploatacines išlaidas.
