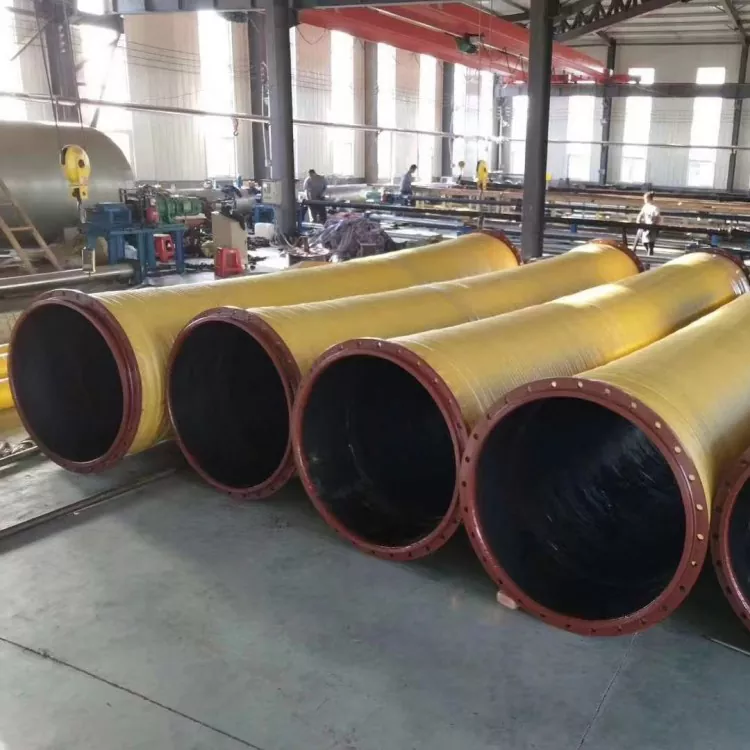

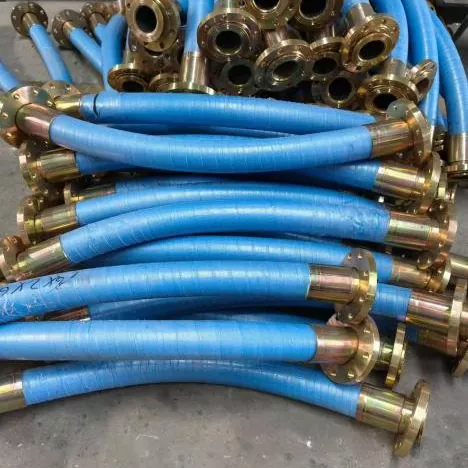

Kaip didelio skersmens, tvirta flanšinė guminė žarna gali pagerinti patikimumą sudėtingose ​​pramonės srityse

JIDONGDAsuteikiaDidelio skersmens, tvirta flanšinė guminė žarnareikliems pramoniniams transportavimo darbams, įskaitant kasybą, smėlio ir žvyro tvarkymą, atliekų transportavimą ir sunkiosios įrangos sistemas. Dėl sustiprintos konstrukcijos, dilimui atsparios gumos ir konfigūruojamų flanšinių jungčių jis padeda inžinieriams sukurti skysčių ir srutų perkėlimo sistemas, tinkančias sudėtingoms eksploatavimo sąlygoms.

Didelės skylės žarna turi ne tik perkelti medžiagą iš vieno taško į kitą. Atliekant didelius darbus, abrazyvinės dalelės, svyruojantis slėgis, vibracija ir mechaninės apkrovos gali pagreitinti nusidėvėjimą ir padidinti priežiūros reikalavimus. Renkantis tinkamąDidelio skersmens, tvirta flanšinė guminė žarnareikalauja kartu įvertinti tiekiamą terpę, vidinį skersmenį, armatūros konstrukciją, darbinį slėgį, vakuumo reikalavimus, temperatūrą ir flanšo matmenis. Šiame vadove paaiškinama, kaip šios žarnos veikia, kur jos naudojamos, kaip pasirinkti tinkamas specifikacijas ir kokia techninės priežiūros praktika padeda užtikrinti patikimą veikimą. Jame taip pat nurodoma techninė informacija, kurią pirkėjai turėtų patvirtinti gamintojui prieš pateikdami užsakymą.

Turinys

1. Kodėl didelės apkrovos pramoninėms sistemoms reikalingos specializuotos guminės žarnos?
2. Kaip sukonstruota tvirta flanšinė guminė žarna?
3. Kokie yra pagrindiniai didelio skersmens flanšinės žarnos privalumai?
4. Kurios pramonės šakos naudoja sunkiasvores flanšines gumines žarnas?
5. Kaip pasirinkti tinkamas žarnos specifikacijas?
6. Kaip lyginami pagrindiniai atrankos veiksniai?
7. Kaip montavimas ir priežiūra gali pailginti tarnavimo laiką?
8. Dažnai užduodami klausimai
9. Kaip rasti tinkamą žarnos sprendimą?

Kodėl didelės apkrovos pramoninėms sistemoms reikalingos specializuotos guminės žarnos?

Pramoninės transportavimo sistemos dažnai veikia tokiomis sąlygomis, kurios greitai atskleidžia įprastų žarnų apribojimus. Kai dujotiekis transportuoja mineralines srutas, smėlį, žvyrą ar nuosėdas, kietosios dalelės nuolat liečiasi su vidine siena. Laikui bėgant dėl ​​šio trinties gali sumažėti sienelės storis, susilpnėti žarnos struktūra ir padidėti nutekėjimo rizika.

Kiti iššūkiai apima slėgio svyravimus, įrangos vibraciją, ribotą įrengimo erdvę ir judėjimą tarp prijungtų komponentų. Siurbiant neigiamas slėgis yra dar vienas svarbus aspektas: žarna turi būti tinkamos konstrukcijos, kad būtų atspari griūtims nurodytomis vakuumo sąlygomis.

A Didelio skersmens, tvirta flanšinė guminė žarnasprendžia šiuos iššūkius, pasirinkdamas konkrečioms reikmėms pritaikytas medžiagas, sutvirtindamas ir sujungdamas galus. Jo didelė kiaurymė gali pritaikyti didelio tūrio medžiagų perkėlimą, o flanšo išdėstymas suteikia apibrėžtą sąsają su suderinamais vamzdynais ir įranga.

Tačiau didelės apkrovos žymėjimas automatiškai nereiškia, kad kiekviena žarna gali atlaikyti bet kokį slėgį, temperatūrą ar abrazyvinę terpę. Tinkamas inžinerinis pasirinkimas yra būtinas saugiam ir patikimam veikimui.

Kaip sukonstruota tvirta flanšinė guminė žarna?

Žarnos našumas priklauso nuo kelių konstrukcinių komponentų sąveikos. Kiekvienas sluoksnis atlieka skirtingą funkciją, o galutinė konfigūracija turėtų atspindėti tikrąją veikimo aplinką.

1. Vidinis gumos sluoksnis

Vidinis vamzdis tiesiogiai liečiasi su transportuojama terpe. Abrazyvinėms medžiagoms, tokioms kaip smėlis, mineralinė suspensija ir atliekos, gumos mišinys turi būti parenkamas pagal dalelių dydį, koncentraciją, tekėjimo charakteristikas ir numatomą nusidėvėjimo laipsnį.

Svarbus ir medžiagų suderinamumas. Vandeniui tinkamas junginys gali būti netinkamas alyvai, agresyvioms cheminėms medžiagoms ar aukštoje temperatūroje. Pirkėjai turėtų patvirtinti rekomenduojamą pamušalo medžiagą su gamintoju, o ne manyti, kad viena gumos formulė tinka kiekvienam pritaikymui.

2. Armatūros sluoksnis

Sustiprinimas suteikia konstrukcijos stiprumą, reikalingą tam, kad atlaikytų nurodytas eksploatavimo sąlygas. Priklausomai nuo pritaikymo, konstrukcijoje gali būti keli laidinio audinio sluoksniai arba kitos sutvirtinančios medžiagos.

Jei naudojamas siurbimas arba neigiamas slėgis, gali prireikti spiralinės plieninės vielos arba kitos tinkamos laikančiosios konstrukcijos. Armatūros konstrukcija turi būti suderinta su darbiniu slėgiu, vakuumo slėgiu, žarnos ilgiu, lenkimo sąlygomis ir mechaninėmis apkrovomis.

3. Išorinis guminis dangtelis

Išorinis dangtelis padeda apsaugoti armatūrą nuo aplinkos poveikio, paviršiaus dilimo ir mechaninių pažeidimų. Jo sudėtis turėtų atspindėti įrengimo sąlygas, įskaitant sąlytį su aplinkine įranga, oro poveikį ir galimą sąlytį su alyvomis ar kitomis medžiagomis.

4. Flanšinės jungtys

Flanšai sukuria mechaninį ryšį tarp žarnos ir gretimo vamzdyno ar įrangos. Jų matmenys, medžiagos, varžtų skylių išdėstymas ir sandarinimo paviršiai turi atitikti sujungimo sąsają.

Priklausomai nuo projekto reikalavimų, flanšo konfigūracijos gali būti nurodytos pagal GB, DIN, ANSI, JIS, ASME arba kliento brėžinius, atsižvelgiant į techninį patvirtinimą. Tinkamas išlygiavimas ir suderinami sandarinimo komponentai yra būtini norint sumažinti nuotėkį ir išvengti nereikalingo jungties įtempimo.

Kokie yra pagrindiniai didelio skersmens flanšinės žarnos privalumai?

Tinkamai nurodant, tvirta guminė žarna gali pasiūlyti keletą praktinių pranašumų pramoninėms transportavimo sistemoms.

• Didelės apimties transportavimas:Didelis vidinis skersmuo leidžia judėti dideliems kiekiams skysčių arba tinkamų kietųjų ir skysčių mišinių.
• Konkrečiai pritaikymui būdingas atsparumas dilimui:Tinkamai parinktas vidinis gumos mišinys padeda valdyti abrazyvinių dalelių susidėvėjimą.
• Sustiprinta konstrukcija:Tinkama armatūros konstrukcija palaiko reikiamą slėgį ir mechanines veikimo sąlygas.
• Lankstus vamzdyno sujungimas:Guminė konstrukcija gali atlaikyti tam tikrus montavimo judesius ir vibraciją, kai žarna yra tinkamai suprojektuota ir sumontuota.
• Konfigūruojamos flanšo sąsajos:Prijungimo matmenys ir flanšų išdėstymas gali būti nurodyti, kad atitiktų suderinamą įrangą.
• Projektinis pritaikymas:Skersmuo, ilgis, slėgio reikalavimai, medžiagos ir sujungimo detalės gali būti peržiūrimos pagal individualius projekto poreikius.

Šie pranašumai priklauso nuo tinkamos inžinerijos, gamybos kokybės ir įrengimo. Netinkamo dydžio žarna arba eksploatuojama ne pagal vardines sąlygas, gali per anksti sugesti, net jei jos bendra konstrukcija yra skirta dideliam eksploatavimui.

Kurios pramonės šakos naudoja sunkiasvores flanšines gumines žarnas?

Dėl didelės kiaurymės, sustiprintos konstrukcijos ir konfigūruojamų jungčių ši žarnų kategorija yra naudinga keliuose pramonės sektoriuose.

Kasyba ir mineralų apdirbimas

Kasybos operacijose gali būti naudojamos didelės žarnos mineralinėms srutoms, rūdos srutoms ir kitiems abrazyviniams mišiniams pernešti. Renkantis pamušalą reikia atkreipti dėmesį į dalelių charakteristikas, koncentraciją, srauto greitį ir susidėvėjimo stiprumą.

Smėlio, žvyro ir šiukšlių tvarkymas

Smėlio ir žvyro operacijos dažnai perkelia mišinius, kuriuose yra kietų dalelių, kurios gali sukelti didelį vidinį dilimą. Tinkamai parinkta žarna gali užtikrinti lanksčią jungtį tarp suderinamos transportavimo įrangos ir vamzdyno sekcijų.

Uostai ir gilinimo projektai

Uosto statybos ir gilinimo darbams gali prireikti didelio vandens, nuosėdų ir tinkamų srutų mišinių pernešimo. Priklausomai nuo įrengimo, reikia įvertinti žarnos siurbimo sąlygas, judėjimą, slėgio svyravimus ir aplinkos poveikį.

Plieno ir sunkioji gamyba

Plieno gamyklos ir kitos sunkiosios pramonės įmonės gali naudoti gumines žarnas tam tikrose pramoninėse vandens, srutų ir medžiagų tvarkymo sistemose. Kiekvienai paslaugai reikia patikrinti vidutinį suderinamumą, temperatūros ribas ir darbinį slėgį.

Dideli siurbliai ir inžinerinė įranga

Dideliems siurbliams ir inžinerinėms sistemoms gali būti naudingos lanksčios žarnų jungtys, kai reikia atsižvelgti į įrangos judėjimą arba vibraciją. Žarna turi būti sumontuota leistinoje lenkimo spindulyje ir neturėtų būti naudojama netinkamai išlygintam arba neparemtam vamzdynui kompensuoti.

Kaip pasirinkti tinkamas žarnos specifikacijas?

Žarnos pasirinkimas vien pagal skersmenį arba pirkimo kainą gali sukelti suderinamumo problemų ir nereikalingų pakeitimo išlaidų. Sistemingas vertinimas padeda pirkėjams nustatyti tinkamą konfigūraciją prieš pradedant gamybą.

1 veiksmas: nustatykite perduodamą terpę

Išsamiai apibūdinkite medžiagą. Srutų atveju nurodykite kietos sudėtį, dalelių dydį, koncentraciją ir visas neįprastas srauto charakteristikas. Skysčių atveju nustatykite cheminę sudėtį ir temperatūrą. Šios detalės padeda nustatyti, ar siūloma vidinė guma yra tinkama.

2 veiksmas: patvirtinkite darbinį slėgį ir vakuumą

Nurodykite normalų ir didžiausią darbinį slėgį, slėgio svyravimus ir tai, ar sistema veikia siurbiant. Vakuuminiam aptarnavimui užtikrinti reikiamą neigiamą slėgį ir veikimo sąlygas. Darbinis slėgis ir atsparumas vakuumui yra atskiri projektavimo aspektai ir turėtų būti tikrinami atskirai.

3 veiksmas: nustatykite skersmenį ir ilgį

Patvirtinkite reikiamą vidinį skersmenį, bendrą ilgį, jungčių išdėstymą ir montavimo vietą. Projektuojant turi būti atsižvelgta į srauto reikalavimus, įrangos sąsajas ir leistinas lenkimo sąlygas.

4 veiksmas: suderinkite flanšo standartą

Pateikite reikiamą flanšo standartą arba visą techninį brėžinį. Patikrinkite flanšo išorinį skersmenį, storį, varžto skylės kiekį, varžto skylės skersmenį, varžto apskritimo matmenis ir sandarinimo paviršių. Vien vardinio skersmens nepakanka suderinamumui užtikrinti.

5 veiksmas: apibrėžkite tikrinimo reikalavimus

Prieš užsakydami susitarkite dėl patikrinimo apimties ir taikomų priėmimo kriterijų. Priklausomai nuo projekto, tai gali apimti matmenų patikrinimą, flanšo patikrinimą, išvaizdą, kietumą, gumos savybes, slėgio bandymą arba vakuuminį bandymą.

Bandymo metodai, imties reikalavimai ir priimtinumo ribos turi būti patvirtinti raštu. Nemanykite, kad kiekvienas patikrinimas yra standartinis kiekviename užsakyme.

Kaip lyginami pagrindiniai atrankos veiksniai?

Šioje lentelėje apibendrinami pagrindiniai techniniai aspektai, susiję su skirtingomis perdavimo aplinkomis. Tai yra pasirinkimo gairės, o ne garantuoti produktų įvertinimai.

Norėdami gauti pritaikytą rekomendaciją, pateikite šią informaciją gamintojui kartu su brėžiniais, montavimo nuotraukomis arba esamomis žarnos specifikacijomis, jei jos yra.

Kaip montavimas ir priežiūra gali pailginti tarnavimo laiką?

Net ir gerai suprojektuota žarna reikalauja teisingo montavimo ir reguliarios patikros. Techninė priežiūra yra ypač svarbi naudojant abrazyvinę terpę, slėgio ciklą ir sunkios įrangos vibraciją.

Diegimo geriausia praktika

• Patikrinkite, ar flanšo matmenys ir sandarinimo paviršiai atitinka prijungtą įrangą.
• Prieš priverždami flanšo varžtus, sulygiuokite gretimus vamzdynus.
• Naudokite suderinamas tarpines ir laikykitės nurodytos varžtų priveržimo procedūros.
• Montuodami nesukite žarnos ir neverskite jos lenkti griežčiau nei gamintojo leistinas minimalus spindulys.
• Suteikite tinkamą atramą sunkioms žarnų sąrankoms ir prijungtiems vamzdynams.
• Saugokite žarną nuo aštrių kraštų, per didelių išorinių apkrovų ir žalingų šilumos šaltinių.
• Prieš pradėdami eksploatuoti, įsitikinkite, kad visas agregatas atitinka faktinį slėgį, temperatūrą ir tiekiamą terpę.

Įprasto patikrinimo kontrolinis sąrašas

• Patikrinkite vidinį pamušalą, jei tai leidžia prieiga arba tikrinimo metodai.
• Patikrinkite, ar išoriniame dangtelyje nėra įtrūkimų, įpjovimų, atviros armatūros ir neįprasto susidėvėjimo.
• Ieškokite išsipūtimo, deformacijos, susilenkimo ar konstrukcijos pažeidimo požymių.
• Patikrinkite, ar flanšinėse jungtyse nėra nuotėkio, ar neatsipalaidavo tvirtinimo detalės ir ar nepažeisti sandarinimo paviršiai.
• Užrašykite darbinį slėgį, temperatūrą ir bet kokius transportuojamos medžiagos pokyčius.
• Pakeiskite pažeistus mazgus pagal taikomas saugos procedūras ir gamintojo nurodymus.

Tikrinimo dažnumas turi atspindėti veikimo sunkumą, aptarnavimo istoriją ir gedimo pasekmes. Jei pasikeičia terpė, slėgis, vakuumo sąlygos arba įrengimo išdėstymas, iš naujo įvertinkite žarnos specifikaciją, o ne manykite, kad esamas mazgas išlieka tinkamas.

Dažnai užduodami klausimai

1. Kam naudojama didelio skersmens tvirta guminė žarna su flanšu?

Jis skirtas sudėtingoms transportavimo reikmėms, kurios gali būti susijusios su dideliu srautu, abrazyvinėmis terpėmis arba sunkios įrangos jungtimis. Įprastos taikymo sritys apima kasybos srutas, smėlio ir žvyro tvarkymą, atliekų transportavimą, tam tikras uosto operacijas ir pramonines transportavimo sistemas.

2. Ar šią žarną galima naudoti atliekų transportavimui?

Taip, galima apsvarstyti tinkamą konfigūraciją atliekų transportavimui. Gamintojas turi įvertinti dalelių dydį, kietųjų medžiagų koncentraciją, srautą, slėgį, temperatūrą ir numatomą nusidėvėjimą prieš patvirtindamas atitinkamą žarnos struktūrą ir pamušalą.

3. Ar patvari konstrukcija visada reiškia aukštesnį slėgį?

Ne. Didelio apkrova paprastai reiškia konfigūraciją, sukurtą sudėtingoms eksploatavimo sąlygoms, tačiau ji automatiškai nenustato didesnio darbinio slėgio. Vardinis slėgis priklauso nuo visos žarnos konstrukcijos ir jos nurodytų eksploatavimo sąlygų.

4. Ar flanšo matmenis galima pritaikyti?

Priklausomai nuo techninio patvirtinimo, flanšo konfigūracijas galima peržiūrėti pagal pripažintus standartus arba kliento brėžinius. Pirkėjai turėtų pateikti visus jungties matmenis, įskaitant varžto modelį, flanšo storį ir sandarinimo paviršiaus reikalavimus.

5. Ar žarną galima naudoti siurbiant?

Potencialiai su sąlyga, kad pasirinkta konstrukcija konkrečiai tinka reikiamam neigiamam slėgiui. Prieš naudojant turi būti patvirtintas būtinas vakuumo įvertinimas ir bet koks atraminis sutvirtinimas. Išleidimo žarna neturėtų būti automatiškai laikoma tinkama siurbimo paslaugai.

6. Kokią informaciją turėtų pateikti pirkėjai, prašydami pasiūlymo?

Pateikite reikiamą vidinį skersmenį, žarnos ilgį, tiekiamą terpę, darbinį slėgį, vakuumo reikalavimus, jei taikoma, temperatūros diapazoną, flanšo standartą, montavimo sąlygas, užsakymo kiekį ir tikrinimo reikalavimus. Brėžiniai ir nuotraukos gali padėti išsiaiškinti neįprastus prijungimo ar įrengimo poreikius.

Kaip rasti tinkamą žarnos sprendimą?

Pasirinkus dešinęDidelio skersmens, tvirta flanšinė guminė žarnaapima srauto pajėgumo balansavimą, atsparumą dilimui, sutvirtinimo, slėgio ir vakuumo reikalavimus, flanšo suderinamumą ir priežiūros aspektus. Kruopščiai parinkta žarna gali padėti sumažinti išvengiamą nusidėvėjimą, supaprastinti įrangos prijungimą ir palaikyti patikimesnes pramonines transportavimo operacijas.

JIDONGDA siūlo į taikymą orientuotą žarnų konfigūraciją ir pritaikymą pagal projekto reikalavimus. Nesvarbu, ar jūsų sistema tvarko mineralines srutas, smėlį, žvyrą, nuosėdas ar kitą suderinamą terpę, pasidalykite savo techninėmis specifikacijomis ir eksploatavimo sąlygomis su inžinierių komanda.Susisiekite su mumisšiandien aptarti jūsų paraišką, paprašyti pritaikytos kainos pasiūlymo ir nustatyti tinkamą žarnos konfigūraciją jūsų įrangai ir projekto poreikiams.
