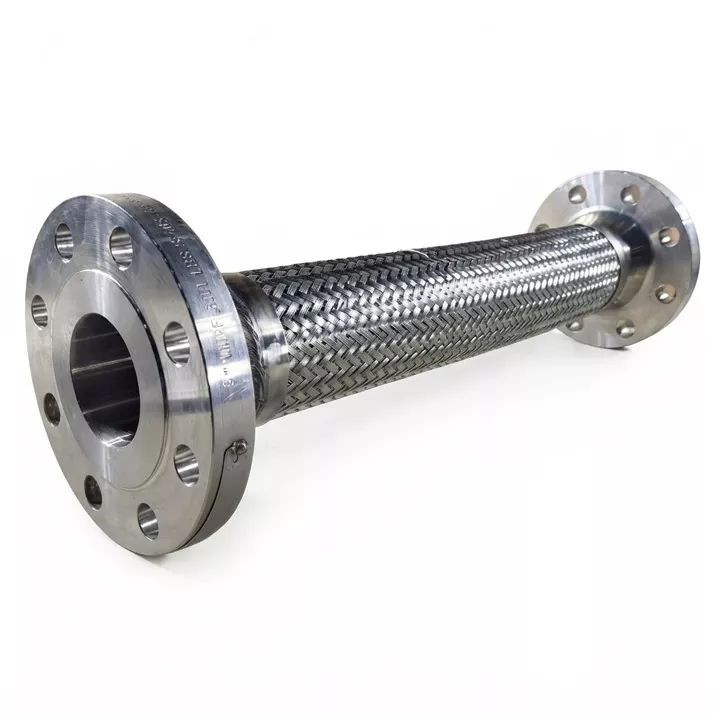

Nerūdijančio plieno pinta žarna

JIDONGDA nerūdijančio plieno pinta žarna yra didelio našumo lankstus vamzdynas, sudarytas iš gofruoto nerūdijančio plieno šerdies ir išorinės armuojančios pynimo. Vidinė gofruotoji konstrukcija suteikia lankstumo, leidžianti pasislinkti ir lenkti įvairiais kampais, o išorinė pynė riboja radialinį plėtimąsi ir žymiai padidina atsparumą slėgiui ir įtempimui, taip užtikrindama idealią pusiausvyrą tarp lankstumo ir konstrukcijos vientisumo. Šis gaminys, kaip svarbus pramoninių vamzdynų saugos komponentas, apsaugo nuo problemų, būdingų standžiems vamzdynams (tokioms kaip įtrūkimai, nuotėkis ir nuovargio gedimas), taip užtikrinant ilgalaikį ir stabilų sistemos veikimą sudėtingomis sąlygomis.

Pagrindinės dizaino savybės

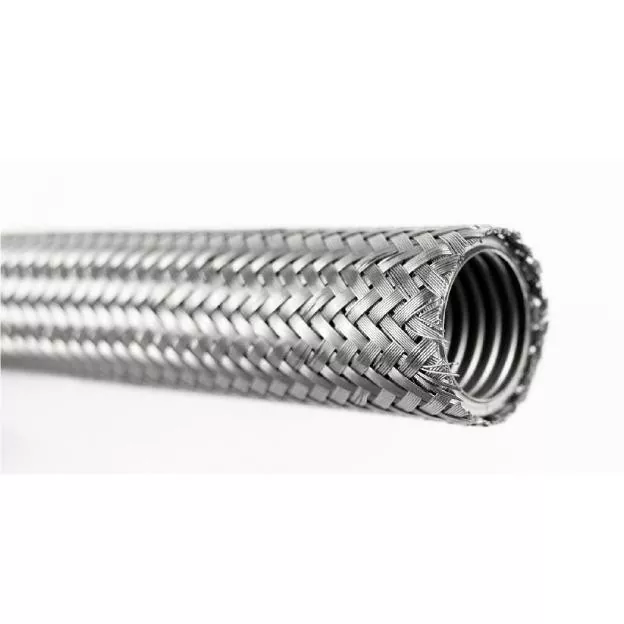

1. Gofruota metalinė žarna

Žarna gaminama tiksliai formuojant iš 304 arba 316L klasės nerūdijančio plieno ir turi vienodą gofruotą struktūrą su puikiomis elastinės deformacijos savybėmis. Jis tinka sudėtingiems vamzdynams siaurose erdvėse tiesti ir yra suderinamas su įvairiomis eksploatacinėmis terpėmis.

2. Dvisluoksnė metalinė pynė

Žarnos korpusą apsaugo tanki nerūdijančio plieno pynė (galimi didelio tankio kelių sluoksnių pynimo variantai). Ši konstrukcija tolygiai paskirsto slėgio ir tempimo apkrovas, užtikrina aukštą atsparumą smūgiams ir plyšimui.

3. Baigti ryšius

Standartinės sujungimo galimybės apima suvirinimą, flanšus ir sriegines jungtis, užtikrinančias suderinamumą su įprastomis pramoninių vamzdynų sistemomis, lengvą montavimą ir didelį pritaikymo universalumą.

4. Apsauginė danga

Galimos antikorozinės dangos, pritaikytos atšiaurioms eksploatavimo sąlygoms (pvz., jūrų aplinkai, labai agresyviai aplinkai, druskos purškimui), taip prailginančių gaminio tarnavimo laiką.

Pagrindinės taikymo sritys

Tinka naudoti įvairiose pramonės šakose; pagrindinės taikymo sritys: aukšto slėgio, aukštos temperatūros skysčių transportavimo vamzdynai; galios katilai ir šilumos mainų įranga; ėsdinančios terpės vamzdynai chemijos perdirbimo įmonėse; vibracijos izoliavimo ir poslinkio kompensavimo sistemos laivų statyboje; Aukštos temperatūros metalurgijos įrangos cirkuliacinės sistemos; ir šiluminio plėtimosi bei susitraukimo kompensavimas ŠVOK sistemose.

Pagrindinės produkto savybės

1. Pintinė armatūros konstrukcija, užtikrinanti puikų atsparumą slėgiui ir tempimui, veiksmingai užkertanti kelią dujotiekio išsipūtimui ar plyšimui.

2. Išskirtinis lankstumas, leidžiantis naudoti sudėtingose ​​vamzdynų konfigūracijose ir prisitaikantis prie kelių plokštumų poslinkių ir lenkimo.

3. Atsparumas ekstremalioms temperatūroms (tiek aukštai, tiek žemai) ir aukštam slėgiui; išlaiko stabilų veikimą atšiauriomis eksploatavimo sąlygomis.

4. Atsparumas vibracijai ir nuovargiui, žymiai sumažinantis vamzdyno gedimo tikimybę ir prailginantis sistemos tarnavimo laiką.

5. Didelis prisitaikymas prie aplinkos; tinka naudoti pramoninėje ir jūrinėje aplinkoje, taip pat labai korozinėje aplinkoje.

6. Patikima sandarinimo konstrukcija, efektyviai sumažinanti terpės nutekėjimo riziką ir padidinanti vamzdyno saugumą.

Tinkinimo parinktys

Pritaikymas konkrečioms eksploatavimo sąlygoms: naudojamas 316L nerūdijantis plienas; didelio tankio dvigubas arba daugiasluoksnis pynimas; antistatinės arba laidžios konfigūracijos; išorinė termoizoliacinė striukė; įvairių tipų jungtys; jūrinės klasės antikorozinė danga; versijos, skirtos itin aukštai temperatūrai (virš 600°C); ir konstrukcijos, sustiprintos vakuuminiam aptarnavimui.

Pagrindiniai produkto pranašumai

1. Sudėtinis dizainas, sujungiantis gofruoto elemento lankstumą su pintos armatūros stiprumu, užtikrinant balansą tarp lankstumo ir konstrukcijos patikimumo.

2. Didelis atsparumas slėgiui ir nuovargio apkrovoms, užtikrinantis ilgalaikį, nenutrūkstamą ir stabilų veikimą.

3. Tinkamas įvairioms ekstremalioms temperatūroms ir puikus suderinamumas su įvairiomis darbo aplinkomis.

4. Pramoninio lygio kokybė ir minimalūs priežiūros reikalavimai, todėl eksploatacinės išlaidos mažos.

5. Atitiktis pripažintiems pramonės standartams, todėl produktas tinka daugeliui inžinerinių projektų visame pasaulyje.

Praktinio pritaikymo inžineriniuose projektuose pavyzdžiai

1 pavyzdys: Aukštos temperatūros dujotiekio modernizavimas pakrantės naftos perdirbimo gamykloje

Pakrantės naftos perdirbimo įmonė dažnai susidūrė su nuotėkiais ir įtrūkimais aukštos temperatūros naftos ir dujų vamzdynuose, kuriuos sukėlė šiluminis plėtimasis / susitraukimas ir sieros turinčių terpių korozija. Projekte buvo panaudotos JIDONGDA dvisluoksnės metalinės žarnos, pagamintos iš 316L nerūdijančio plieno, turinčios tvirtą pynę ir jūrinės klasės antikorozinę dangą. Per 24 eksploatavimo mėnesius įranga patikimai kompensavo ±50 mm ašinius poslinkius be jokių nuotėkių, o priežiūros dažnumas sumažėjo 80%.

2 pavyzdys: Vibracijos slopinimas jūrinės platformos aušinimo vamzdynų sistemoje

Jūros vandens aušinimo vamzdynas ant jūrinės platformos Pietryčių Azijoje reikalavo didelio atsparumo įrangos vibracijai, potvynių poslinkiams ir jūros vandens korozijai. Projekte buvo panaudota pagal užsakymą pagaminta JIDONGDA vakuumu sutvirtinta nerūdijančio plieno pintinė žarna su druskos purslams atsparia apsaugine danga. Po trejų metų nepertraukiamo veikimo įrenginyje nėra rūdžių ar deformacijos požymių, jis visiškai atitinka vibracijos slopinimo ir lankstaus vamzdyno poslinkio kompensavimo reikalavimus.

Dažnai užduodami klausimai

1 klausimas: koks yra JIDONGDA nerūdijančio plieno pintos žarnos veikimo temperatūros diapazonas?

1 atsakymas: standartinis 304 nerūdijančio plieno modelis veikia nuo -200°C iki 450°C; Itin aukštos temperatūros versijos atlaiko sąlygas, viršijančias 600°C, o vakuumu sutvirtinti modeliai tinka transportuoti žemos temperatūros terpę. Prieš išvežant iš gamyklos, visi gaminiai atliekami aukštoje temperatūroje ir aukšto slėgio ciklo bandymuose.

2 klausimas: kaip pasirinkti 304 ir 316 l nerūdijančio plieno?

2 atsakymas: 304 nerūdijantis plienas siūlo optimalų kainos ir našumo balansą ir tinka standartinėms, neagresyvioms terpėms, tokioms kaip gėlas vanduo, garai ir oras. 316L nerūdijantis plienas pasižymi puikiu atsparumu korozijai ir oksidacijai, todėl jis yra tinkamiausias pasirinkimas agresyvioje aplinkoje, kurioje yra cheminių rūgščių ar šarmų arba jūros druskos purškimo.

3 klausimas: Ar galima užsisakyti nestandartinių matmenų ir jungčių tipų gaminių?

3 atsakymas: Taip. JIDONGDA siūlo pritaikytus sprendimus, pritaikytus konkrečioms eksploatavimo sąlygoms – įskaitant žarnos ilgį ir skersmenį, pynimo sluoksnių skaičių ir jungties tipą (flanšinis, srieginis, suvirintas ir kt.), užtikrinančius tikslų atitikimą klientų reikalavimams.
