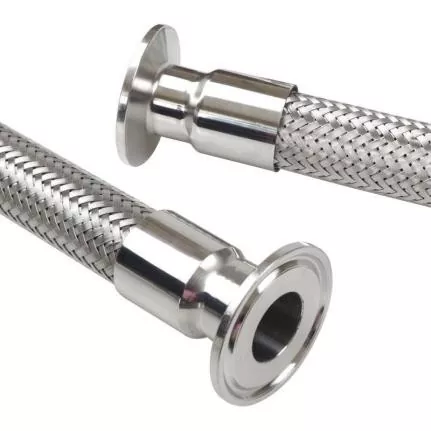

Plienine viela pinta metalinė žarna

JIDONGDA plieno viela pinta metalinė žarna yra specialiai sukurta reiklioms skysčių ir dujų transportavimo sistemoms, kurioms reikalingas atsparumas vibracijai, gebėjimas prisitaikyti prie nesutapimų ir ilgaamžiškumas esant ekstremalioms temperatūros ir slėgio sąlygoms. Skirtingai nuo standartinių guminių žarnų ar standžių vamzdynų, šis gaminys sujungia gofruoto metalinio vamzdžio lankstumą ir vielos pynimo atsparumą slėgiui. Tai leidžia išspręsti įprastas pramonės problemas, tokias kaip montavimo sunkumai, vibracijos sukeltas standžių vamzdynų gedimas ir trumpas tradicinių žarnų tarnavimo laikas.

Produktai visiškai atitinka tarptautinius standartus, įskaitant GB/T 14525, ISO 10380 ir EJMA. Dėl patobulintų gamybos procesų ir išsamios kokybės kontrolės sistemos mūsų produktai atitinka pasaulinius pramonės standartus ir yra tinkami naudoti sudėtingiausioje aplinkoje.

Produkto dizainas ir medžiagų pranašumai

1. Vidinis gofruotas sluoksnis

Pagamintas iš gofruoto vamzdžio (medžiaga: 304, 316 arba 316L klasės nerūdijantis plienas), šis sluoksnis pasižymi puikiu atsparumu korozijai ir veikimo stabilumu tiek aukštoje, tiek žemoje temperatūroje, tuo pačiu užtikrinant netrukdomą terpės tekėjimą be užsikimšimo pavojaus. Jo lanksti gofruota konstrukcija prisitaiko prie poslinkių įvairiose plokštumose (ašinėje, šoninėje ir kampinėje), prisitaiko prie vamzdynų deformacijų, nepakenkiant transportavimo efektyvumui.

2. Vielos pynimo sutvirtinimo sluoksnis

Jį sudaro apsauginis viengubo arba dvigubo nerūdijančio plieno vielos pynimo sluoksnis, kuris žymiai padidina žarnos atsparumą slėgiui ir konstrukcijos vientisumą. Tvirta pynė riboja vidinės žarnos išsiplėtimą esant aukštam slėgiui, apsaugo nuo išorinio mechaninio poveikio ir slopina vamzdyno virpesius, taip užkertant kelią žarnos pažeidimams ir terpės nutekėjimui ilgai dirbant.

Pagrindinės produkto charakteristikos ir pranašumai

1. Išskirtinis šiluminis atsparumas: Darbinės temperatūros diapazonas nuo -196°C iki +600°C; galinčios patikimai transportuoti specializuotas terpes (pvz., kriogenines SGD, aukštos temperatūros garus, karštą aliejų) ekstremaliomis eksploatavimo sąlygomis.

2. Aukšto slėgio sauga ir ilgaamžiškumas: darbinis slėgio diapazonas nuo 6 iki 250 barų su 3:1 sprogimo saugos koeficientu; atsparus staigiems slėgio šuoliais, todėl pašalinama dujotiekio plyšimo rizika.

3. Efektyvus vibracijos slopinimas ir įrangos apsauga: sugeria nuolatines siurblių, kompresorių ir kitos įrangos vibracijas; sumažina vamzdynų sistemos apkrovą; apsaugo pagalbinę įrangą ir prailgina bendrą sistemos tarnavimo laiką.

4. Automatinis šiluminio plėtimosi ir susitraukimo kompensavimas: automatiškai kompensuoja poslinkius, atsiradusius dėl temperatūros svyravimų, sumažina vamzdyno įtempimą ir apsaugo nuo įtrūkimų ar jungties nuotėkio.

5. Atsparumas korozijai ir senėjimui: Pagaminta iš nerūdijančio plieno su ėsdinimo ir pasyvavimo apdorojimu; atsparūs rūgštims, šarmams ir druskoms, todėl produktai tinkami naudoti agresyvioje chemijos ir farmacijos pramonės aplinkoje.

6. Montavimo lankstumas ir individualus užsakymas: palaiko įvairius pramoninio sujungimo būdus (flanšinis, srieginis, suvirintas, greitas sujungimas); leidžia pritaikyti žarnos ilgį, pynimo sluoksnių skaičių ir surinkimo dizainą, kad atitiktų konkrečius projekto reikalavimus.

Griežta kokybės kontrolės sistema

1. Imituotas paslaugos būklės tikrinimas

Išsamūs bandymai (įskaitant vidinio slėgio poveikį, nuolatinės vibracijos modeliavimą, ašinį poslinkį, pakartotinį lenkimą ir šiluminio plėtimosi / susitraukimo modeliavimą) atkartoja realias, ilgalaikes pramonines darbo sąlygas.

2. Pagrindiniai valdymo parametrai

Profesionalūs inžinieriai kiekviename gamybos etape stebi gofruoto profilio stabilumą, pynimo vientisumą, suvirinimo kokybę, sandarumą ir tvirtinimo detalių patikimumą kiekviename gamybos etape, užtikrindami, kad jokie gaminiai su trūkumais nepasiektų kliento.

3. Specializuotas dinaminio veikimo testavimas

Impulsų bandymas: imituoja slėgio svyravimus ir kombinuotus mechaninius įtempius, kad patikrintų konstrukcijos stabilumą, nuovargio stiprumą ir ilgaamžiškumą.

Sujungimo stiprumo bandymas: suvirinimo siūlių ir jungčių mazgų tempimo ir apkrovos bandymas, siekiant užtikrinti saugų tvirtinimą, sandarumą ir aukštą konstrukcijos saugos lygį.

Pagrindinės taikymo sritys

1. Energetikos sektorius: Energijos gamybos įranga, garo transportavimo sistemos, SGD įranga ir energetikos infrastruktūros projektai.

2. Chemijos pramonė: chemijos gamyklos, korozinių medžiagų (rūgščių, šarmų) transportavimas ir chemijos gamyklų vamzdynų sistemos.

3. ŠVOK sistemos: šildymo, vėdinimo ir oro kondicionavimo įranga; Pramoniniai katilai; ir pastatų vėdinimo ir šildymo sistemos.

4. Tikslioji gamyba: maisto perdirbimas, vaistų gamyba ir skysčių transportavimas tiksliojoje įrangoje.

5. Mechaninė įranga: siurblių ir kompresorių jungtys, hidraulinės sistemos ir pramoninės įrangos vamzdynai.

Pramoninio pritaikymo pavyzdžiai

1 pavyzdys: aušinimo sistemos dujotiekio atnaujinimas puslaidininkių gamybos įmonėje

Didelė puslaidininkinių plokštelių gamybos įmonė susidūrė su problemomis dėl priešlaikinio standartinių PVC aušinimo žarnų susidėvėjimo ir įtrūkimų, kuriuos sukėlė aukšta temperatūra ir įrangos vibracija. Pakeitus jas JIDONGDA DN85 304 nerūdijančio plieno viela pintomis metalinėmis žarnomis, sistema galėtų pritaikyti ±30 mm šiluminio plėtimosi/susitraukimo poslinkius; žarnos efektyviai sugėrė įrangos vibraciją ir visiškai išsprendė problemas, susijusias su vandens nuotėkiu ir medžiagų degradavimu. Įranga nepertraukiamai veikė 27 mėnesius be nuotėkių ar konstrukcinių pažeidimų, todėl gamybos proceso stabilumas žymiai pagerėjo.

2 pavyzdys: Aukštos temperatūros garų transportavimo projektas chemijos gamykloje

Pietryčių Kinijoje esančioje chemijos gamykloje garo vamzdynai buvo eksploatuojami 280 °C temperatūroje, kurie buvo dažnai veikiami šiluminio plėtimosi ir susitraukimo ciklų. Tradiciniai standūs vamzdžiai buvo linkę į įtempių įtrūkimus, o standartinės žarnos neturėjo pakankamai atsparumo aukštai temperatūrai ir slėgiui. Projekte buvo panaudotos pagal užsakymą pagamintos JIDONGDA dvisluoksnės vielos pintos metalinės žarnos. Dėl didelio atsparumo karščiui ir gebėjimo kompensuoti poslinkį, žarnos veikė be sandarumo metus, todėl labai sumažėjo priežiūros dažnis ir eksploatacijos išlaidos.

Techninės specifikacijos

Dažnai užduodami klausimai

1 klausimas: kokios nerūdijančio plieno rūšys naudojamos JIDONGDA metalinėms žarnoms ir kaip pasirinkti tinkamą?

A: Mes siūlome tris standartines medžiagas: 304, 316 ir 316L. 304 klasė siūlo optimalų sąnaudų ir eksploatacinių savybių balansą, todėl jis tinkamas bendrai pramonei (vanduo, dujos); 316 klasė užtikrina puikų atsparumą korozijai rūgščioje ir šarminėje aplinkoje, todėl idealiai tinka chemijos pramonei ir jūrų reikmėms; 316L klasė yra itin mažai anglies išskirianti medžiaga, skirta naudoti itin agresyvioje aplinkoje ir itin aukštoje temperatūroje. Paprašius galima gaminti naudojant kitas medžiagas.

2 klausimas: Ar JIDONGDA plieno viela pintos metalinės žarnos gali būti naudojamos aukštos temperatūros garams transportuoti ilgą laiką?

A: Taip, jie gali. Šis gaminys yra optimizuotas darbui aukštoje temperatūroje ir tinka garams bei aukštos temperatūros terpėms transportuoti temperatūrų diapazone nuo -196°C iki +600°C. Dvisluoksnė plieninės vielos pynė užtikrina stabilumą esant aukštam slėgiui, o tikslus suvirinimas apsaugo nuo garo nutekėjimo; gaminys plačiai naudojamas pramoniniuose katiluose ir elektrinių garo sistemose, užtikrinant patikimą ir patvarų veikimą.

3 klausimas: ar JIDONGDA siūlo metalinių žarnų gamybą pagal užsakymą?

A: Taip, mes siūlome visą asortimentą individualaus dizaino ir gamybos paslaugų. Žarnos ilgis, pynimo sluoksnių skaičius, galų jungiamųjų detalių tipai ir gaminio dizainas gali būti pritaikyti prie konkrečių vamzdynų išdėstymo, taip pat slėgio, temperatūros ir terpės reikalavimų. Naudodami savo gamybos įrenginius ir kvalifikuotų inžinierių komandą, siūlome visapusiškus sprendimus, sukurtus taip, kad atitiktų visus įrengimo ir eksploatavimo reikalavimus įvairiems sudėtingiems pramonės projektams.
