Kaip viela sustiprinta didelio skersmens flanšinė guminė žarna gali pagerinti sunkiasvorių medžiagų perdavimo efektyvumą

JIDONGDAsuteikiaViela sustiprinta didelio skersmens flanšinė guminė žarnareikliems pramoniniams siurbimo ir išleidimo darbams, kur būtinas konstrukcijos stabilumas, patikimos jungtys ir didelės apimties medžiagų perdavimas. Sukurta vandeniui, srutoms, purvui, smėliui ir suderinamoms mineralinėms medžiagoms transportuoti, ši lanksti žarna sujungia kelių sluoksnių guminę konstrukciją, spiralinės plieninės vielos sutvirtinimą ir pritaikomas flanšines jungtis, kad išspręstų praktinius kasybos, gilinimo ir pramoninių siurblinių sistemų iššūkius.

Viela sutvirtinta didelio skersmens flanšinė guminė žarna skirta išlaikyti savo formą siurbimo operacijų metu ir kartu palaikyti iškrovimo įrenginių slėgio reikalavimus. Jo spiralinės plieninės vielos sutvirtinimas padeda atsispirti vidinei deformacijai esant neigiamam slėgiui, o guminiai sluoksniai apsaugo žarną ir prisitaiko prie skirtingų transportuojamų medžiagų. Flanšiniai galai supaprastina integravimą su siurbliais, gilinimo įranga ir stacionariais vamzdynais. Šiame vadove paaiškinama žarnos struktūra, veikimo principas, pramoninis pritaikymas, atrankos kriterijai ir techninės priežiūros praktika, siekiant padėti inžinierių komandoms pasirinkti tinkamą jų veikimo sąlygoms sprendimą.

Turinys

1. Kas yra viela sustiprinta didelio skersmens flanšinė guminė žarna?
2. Kaip veikia jo sustiprinta konstrukcija?
3. Kokie yra pagrindiniai našumo pranašumai?
4. Kurioms pramonės šakoms ši žarna naudinga?
5. Kaip tai palyginti su kitų tipų žarnomis?
6. Kaip išsirinkti tinkamą žarną?
7. Kokia montavimo ir priežiūros praktika?
8. Dažnai užduodami klausimai
9. Išvada ir produkto tyrimas

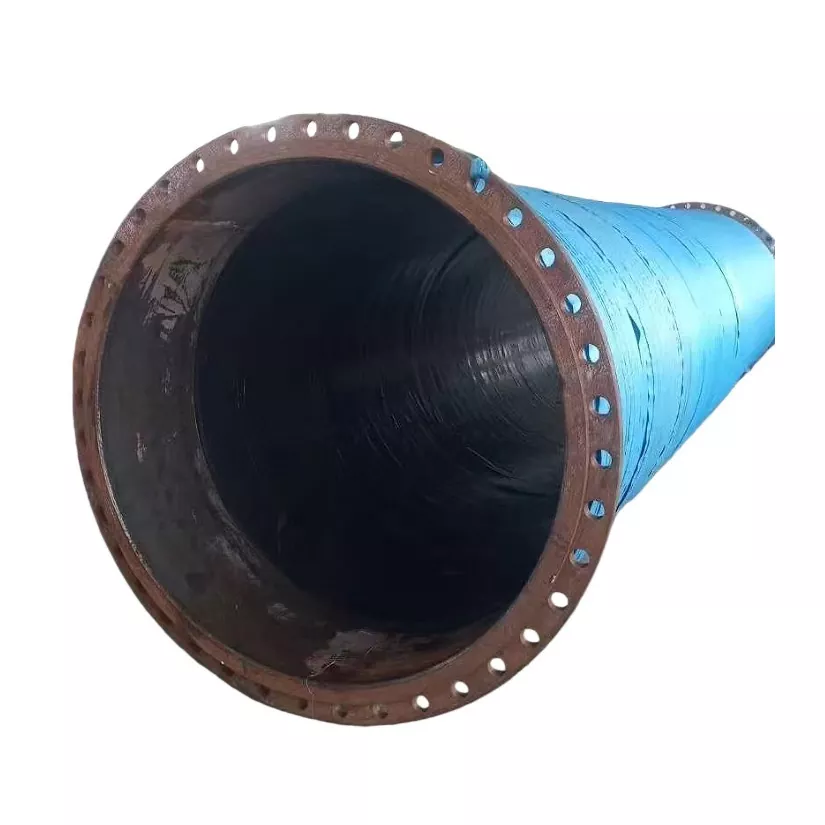

Kas yra viela sustiprinta didelio skersmens flanšinė guminė žarna?

Viela sustiprinta didelio skersmens flanšinė guminė žarna yra lankstus dujotiekio komponentas, sukurtas dideliems skysčių kiekiams ir suderinamiems kietojo skysčio mišiniams perkelti. Tai ypač naudinga, kai sunku montuoti įprastus standžius vamzdžius, įrangai reikia lanksčių jungčių arba dujotiekis turi veikti tiek siurbimo, tiek išleidimo sąlygomis.

Pagrindinis bruožas yra spiralinė plieninė viela, įterpta į žarnos sienelę. Skirtingai nuo guminės žarnos, kuri remiasi tik elastomeriniu korpusu ir tekstilės sutvirtinimu, ši konstrukcija prideda perimetrą, kad žarna atsispirtų išoriniam slėgiui vakuumo veikimo metu.

JIDONGDA kuria šią žarną tokioms reikmėms, kaip:

• Vandens perdavimas ir pramoninių skysčių tvarkymas.
• Srutų, purvo, smėlio ir mineralinių medžiagų gabenimas.
• Gilinimo ir nuosėdų šalinimo sistemos.
• Kasybos ir nerūdinių medžiagų perdirbimo operacijos.
• Lanksčios jungtys tarp siurblių, įrangos ir vamzdynų.

Pirkėjams, vertinantiems skirtingas konfigūracijas, JIDONGDA viela sutvirtintų žarnų gaminio puslapis yra atskaitos taškas norint peržiūrėti gaminio struktūrą ir pritaikymo parinktis.

Kaip veikia jo sustiprinta konstrukcija?

Didelio skersmens pramoninės žarnos veikimas priklauso nuo suderintos jos gumos mišinių, armatūros sluoksnių, plieninės vielos konstrukcijos ir galinių jungčių funkcijos. Kiekvienas komponentas atitinka skirtingus veikimo reikalavimus.

1. Vidinis gumos sluoksnis

Vidinis vamzdis tiesiogiai liečiasi su transportuojama medžiaga. Jo junginys turi būti parenkamas pagal terpės chemines savybes, dalelių charakteristikas ir darbo temperatūrą. Abrazyvinėms srutoms ar smėliui tinkamos sudėties dilimui atsparus gumos mišinys gali padėti sumažinti vidinę eroziją ir priešlaikinį gedimą.

2. Didelio stiprumo sutvirtinimo sluoksniai

Audinys ar kiti nurodyti armavimo sluoksniai suteikia papildomo konstrukcijos tvirtumo ir padeda žarnai atlaikyti vidinį slėgį iškrovimo metu. Jų išdėstymas ir specifikacijos turi atitikti numatytą darbinį slėgį ir eksploatavimo sąlygas.

3. Spiralinis plieninės vielos sutvirtinimas

Įterpta plieninė viela sudaro atraminį karkasą aplink žarnos perimetrą. Siurbimo metu išorinis atmosferos slėgis netinkamai paremtą žarną gali įstumti į vidų. Spiralinis sutvirtinimas padeda išsaugoti vidinį srauto kanalą ir sumažinti suplokštėjimo ar žlugimo riziką.

4. Apsauginis išorinis guminis dangtelis

Išorinis sluoksnis padeda apsaugoti žarną nuo išorinio dilimo, smūgių, oro poveikio ir mechaninių pažeidimų. Tinkamas dangos mišinys priklauso nuo įrengimo aplinkos ir numatomo poveikio.

5. Jungtys su flanšiniais galais

Flanšiniai galai leidžia žarną sujungti su suderinamais siurbliais, gilinimo įranga ir fiksuotomis dujotiekio atkarpomis. JIDONGDA gali sukonfigūruoti flanšo matmenis ir prijungimo tvarką pagal taikomus standartus arba kliento brėžinius, atsižvelgiant į techninį patvirtinimą.

Kokie yra pagrindiniai našumo pranašumai?

Geresnis stabilumas esant neigiamam slėgiui

Atsparumas vakuumui yra pagrindinė priežastis, dėl kurios reikia nurodyti viela sustiprintą didelio skersmens flanšinę guminę žarną. Spiralinė plieninė viela padeda išlaikyti žarnos skerspjūvį siurbimo metu, palaikydama stabilesnį medžiagų srautą. Faktinis vakuumo veikimas priklauso nuo atstumo tarp vielos, žarnos skersmens, armatūros konstrukcijos, ilgio, lenkimo sąlygų ir darbinio slėgio.

Pagalba siurbimo ir iškrovimo operacijoms

Daugeliui pramoninių perpylimo sistemų reikia žarnos, kad būtų galima valdyti neigiamą slėgį siurbimo metu ir teigiamą slėgį išleidimo metu. Tinkamai nurodyta konstrukcija atitinka abi sąlygas, naudojant kombinuotą sutvirtinimo sistemą. Pirkėjai turėtų patikrinti kiekvieno veikimo režimo vardines ribas, o ne manyti, kad tinkamumas vienam garantuoja tinkamumą kitam.

Didelės apimties medžiagų perkėlimas

Didelis vidinis skersmuo gali atlaikyti didelius srautus, kai žarna yra tinkamo dydžio siurbliui ir sistemai. Tinkamas skersmens pasirinkimas padeda subalansuoti srauto reikalavimus, greitį, slėgio nuostolius ir transportuojamos medžiagos charakteristikas.

Lankstus įrangos integravimas

Guminė konstrukcija prisitaiko prie judėjimo ir padeda prijungti įrangą, kuri gali būti netinkamai suderinta su standžiu vamzdynu. Flanšinės jungtys taip pat suteikia praktinę sąsają montuojant, tikrinant ir keičiant, kai jos skirtos poravimosi įrangai.

Projektui būdinga konfigūracija

Žarnos skersmuo, ilgis, gumos mišinys, armatūros struktūra ir flanšo konfigūracija gali būti vertinami kartu. Tai leidžia žarnos sąranka atspindėti tikrąsias darbo sąlygas, o ne pasikliauti bendra specifikacija.

Kurioms pramonės šakoms ši žarna naudinga?

Kasyba ir mineralų apdirbimas

Kasybos operacijose dažnai perkeliamos abrazyvinės srutos, atliekos ir mineralų turintys mišiniai iš perdirbimo įrangos į tam skirtas saugojimo vietas. Tinkama žarna sujungia suderinamą vidinį gumos mišinį su armatūra, sukurta tikėtinoms slėgio ir vakuumo sąlygoms.

Gilinimas ir nuosėdų šalinimas

Gilinimo sistemos per siurbimo ir išleidimo vamzdynus transportuoja smėlį, dumblą, purvą ir nuosėdas. Lanksčios flanšinės žarnos gali sujungti siurblius ir gilinimo įrangą, prisitaikant prie įrengimo judėjimo. Žarna turi būti parinkta atsižvelgiant į faktinę kietųjų medžiagų koncentraciją, dalelių dydį, srauto sąlygas ir jūros ar gėlo vandens aplinką.

Smėlio ir žvyro tvarkymas

Užpildui išgauti ir perdirbti gali tekti perpilti vandenį, sumaišytą su smėliu ar žvyru. Atsparumas dilimui ir tinkamas srauto greitis yra ypač svarbūs, nes stambios dalelės gali pagreitinti žarnos pamušalo, posūkių ir jungčių dėvėjimąsi.

Pramoninės siurblinės sistemos

Dideliems siurbliams gali prireikti lanksčių įsiurbimo ir išleidimo jungčių, kad būtų galima judėti įrangai, supaprastinti montavimą arba izoliuoti vibraciją. Žarnos slėgio ir vakuumo vertės turi atitikti siurblio veikimo apimtį, įskaitant paleidimo ir išjungimo sąlygas.

Uostai ir jūrų inžinerija

Uosto operacijoms ir jūrų projektams gali būti naudojamos didelės žarnos medžiagų perdavimui ir vamzdynų prijungimui. Šioms aplinkoms pirkėjai taip pat turėtų įvertinti išorinį poveikį, flanšo apsaugą nuo korozijos, tvarkymo apkrovas ir bet kokius projektui būdingus jūrinius reikalavimus.

Kaip tai palyginti su kitų tipų žarnomis?

Skirtingos žarnų konstrukcijos skirtos įvairiems tikslams. Geriausias pasirinkimas priklauso nuo srauto krypties, slėgio sąlygų, transportuojamos terpės ir reikalingo prijungimo išdėstymo.

Palyginimas yra bendras, o ne modelio duomenų pakaitalas. Gamintojų konstrukcijos detalės skiriasi, todėl nereikėtų manyti, kad joks žarnos tipas būtų pranašesnis už kitą bet kokiomis sąlygomis.

Dėl susijusių reikalavimų ištirkite JIDONGDA didelio skersmens gilinimo guminę žarną su flanšu ir didelio skersmens siurbimo ir išleidimo guminių žarnų kategorijas, jei jos yra.

Kaip išsirinkti tinkamą žarną?

Prieš perkant viela sustiprintą didelio skersmens flanšinę guminę žarną, inžinierių ir pirkimų komandos turėtų apibrėžti tikrąją funkciją, o ne pasirinkti gaminį vien pagal vardinį skersmenį.

1. Nustatykite transportuojamą terpę

Nurodykite, ar žarna bus švarus vanduo, nuotekos, purvas, smėlis, mineralinės srutos ar kita medžiaga. Įtraukite cheminę sudėtį, dalelių dydį, kietųjų medžiagų koncentraciją ir temperatūrą. Šios detalės padeda pasirinkti vidinį gumos mišinį ir apsaugą nuo dilimo.

2. Patvirtinkite skersmens ir srauto reikalavimus

Nustatykite reikiamą vidinį skersmenį pagal tikslinį srautą, leistiną slėgio nuostolį, siurblio charakteristikas ir medžiagų transportavimo reikalavimus. Per didelė arba per maža žarna gali sukelti sistemos neefektyvumą arba veikimo problemų.

3. Nustatykite slėgio ir vakuumo ribas

Pateikite normalų darbinį slėgį, maksimalų numatomą slėgį, siurbimo vakuumą ir visas trumpalaikes sąlygas. Paprašykite pasiūlytos konfigūracijos dokumentais pagrįstų įvertinimų. Darbinis slėgis ir vakuumas neturėtų būti nustatomi vien iš išvaizdos ar vielos sutvirtinimo.

4. Nurodykite ilgį ir maršrutą

Išmatuokite reikiamą montavimo ilgį ir nustatykite posūkius, judėjimą ir prijungimo vietas. Laikykitės gamintojo nustatyto minimalaus lenkimo spindulėlio ir venkite vingiavimo, dėl kurio jungės gali susilenkti, susisukti, pernelyg įtempti arba sutelkti apkrovas.

5. Suderinkite flanšo standartą

Patvirtinkite taikomą flanšo standartą, vardinį dydį, slėgio klasę, varžtų skylių modelį, apdailą, medžiagą ir sandarinimo išdėstymą. Galimi standartai apima GB, DIN, ANSI, JIS ir ASME, tačiau suderinamumas turi būti patikrintas pagal tikslią poravimosi įrangą ir projekto reikalavimus.

6. Įvertinkite paslaugų teikimo sąlygas

Atsižvelkite į išorinį poveikį, drėgmę, dilimą, smūgį, koroziją, veikimo ciklus ir numatomą prieigą prie priežiūros. Techniškai suderinamos žarnos su netinkama išorine apsauga arba netinkamai prijungtos žarnos tarnavimo laikas gali būti trumpas.

Norėdami gauti citatą, paruoškite šią informaciją:

• Reikalingas žarnos vidinis skersmuo ir bendras ilgis.
• Transportuojama terpė ir darbinė temperatūra.
• Darbinis slėgis, maksimalus slėgis ir siurbimo vakuumas.
• Flanšo standartai, matmenys ir sujungimo įrangos detalės.
• Montavimo išdėstymas, lenkimo reikalavimai ir aplinkos poveikis.
• Kiekis, pristatymo reikalavimai ir taikomi tikrinimo dokumentai.

Kokia montavimo ir priežiūros praktika?

Teisingas montavimas yra būtinas norint pasiekti numatytą sustiprintos žarnos mazgo veikimą. Net ir gerai suprojektuotas gaminys gali per anksti sugesti, kai yra susisukęs, per daug sulenktas, prastai palaikomas arba eksploatuojamas viršijant nustatytas ribas.

Diegimo rekomendacijos

• Prieš montuodami patikrinkite žarnos korpusą, flanšų paviršius ir sandarinimo paviršius.
• Sulygiuokite sujungimo flanšus, nepriversdami žarnos į vietą.
• Naudokite suderinamas tarpines ir tvirtinimo detales, priveržimo varžtus pagal taikomą procedūrą.
• Apsaugokite nuo sukimosi, pernelyg didelių tempimo apkrovų ir lenkimų, didesnių nei nurodytas minimalus spindulys.
• Suteikite tinkamą atramą ten, kur žarnos agregato svoris arba išorinės apkrovos gali įtempti jungtis.
• Prieš pradėdami eksploatuoti, patikrinkite sistemos slėgio ir vakuumo ribas.

Eilinis patikrinimas

• Patikrinkite, ar nėra įtrūkimų, iškilimų, atviros armatūros, įpjovimų ir neįprastų deformacijų.
• Patikrinkite flanšų jungtis, ar nėra nuotėkio, korozijos, atsipalaidavusių tvirtinimo detalių ir nepažeistų sandariklių.
• Stebėkite, ar neatsiranda netikėto slėgio praradimo, sumažėjusio srauto ar siurbimo žlugimo požymių.
• Apžiūrėkite dilimą vietose, kurias veikia stambios dalelės arba pakartotinis kontaktas.
• Nuimkite pažeistus mazgus ir vadovaukitės gamintojo patikros ir keitimo nurodymais.

Patikrinimo intervalai turėtų atspindėti veikimo sunkumą, sistemos kritiškumą ir taikomas vietos procedūras. Neįvertinus faktinės eksploatacijos ir techninės priežiūros istorijos, negalima garantuoti fiksuoto tarnavimo laiko.

Dažnai užduodami klausimai

1. Koks yra pagrindinis spiralinės plieninės vielos armatūros tikslas?

Pagrindinis jo tikslas yra suteikti perimetrą atramą, kuri padeda žarnai atsispirti vidinei deformacijai esant neigiamam slėgiui. Tai ypač svarbu didelio skersmens siurbimo sistemose, kur žarnos sutraukimas gali apriboti srautą.

2. Ar ši žarna gali susidoroti su siurbimu ir išleidimu?

Jis gali būti suprojektuotas abiem pareigoms, tačiau leistinas slėgis ir vakuumas turi būti patvirtinti konkrečiai žarnos konstrukcijai. Pirkėjai turėtų prašyti taikomų įvertinimų, o ne manyti, kad kiekvieno modelio veikimo ribos yra vienodos.

3. Kokias medžiagas galima transportuoti viela sustiprinta didelio skersmens flanšine gumine žarna?

Priklausomai nuo gumos mišinio ir techninių specifikacijų, jis gali būti naudojamas vandeniui, purvui, srutoms, smėliui ir suderinamoms mineralinėms medžiagoms valyti. Prieš atrenkant reikia įvertinti cheminį suderinamumą, dalelių abrazyvumą, temperatūrą ir kietųjų medžiagų koncentraciją.

4. Ar flanšo matmenis galima pritaikyti?

JIDONGDA nurodo, kad flanšo konfigūracijas galima pritaikyti pagal pripažintus standartus arba klientų brėžinius. Techniniam patvirtinimui pateikite tikslius matmenis, flanšo standartą, slėgio klasę ir sujungimo detales.

5. Kaip sumažinti priešlaikinį žarnų susidėvėjimą?

Pasirinkite tinkamą vidinį gumos mišinį, venkite pernelyg didelių srauto apribojimų, laikykitės nurodyto lenkimo spindulio ir reguliariai tikrinkite labai susidėvėjusias vietas. Darbinis slėgis, transportuojamų dalelių charakteristikos ir įrengimo sąlygos taip pat turėtų neviršyti patvirtintų ribų.

6. Kokios informacijos reikia norint paprašyti kainos pasiūlymo?

Pateikite žarnos skersmenį, ilgį, terpę, darbinį slėgį, vakuumo reikalavimus, temperatūrą, flanšo konfigūraciją, darbo aplinką ir užsakymo kiekį. Esamų jungčių brėžiniai arba nuotraukos gali padėti paaiškinti sąsajos reikalavimus.

7. Kaip sužinoti, ar žarna tinka mano projektui?

Palyginkite siūlomas žarnų specifikacijas su projekto eksploatavimo sąlygomis ir prijungimo reikalavimais. Prieš pateikdami užsakymą, su gamintoju patvirtinkite slėgio ir vakuumo įvertinimus, medžiagų suderinamumą, matmenis ir patikrinimo dokumentus.

Išvada: nurodykite žarną, atitinkančią jūsų eksploatavimo sąlygas

Viela sustiprinta didelio skersmens flanšinė guminė žarna gali būti veiksmingas sprendimas sudėtingoms siurbimo ir išleidimo sistemoms, derinant lanksčią guminę konstrukciją, konstrukcijos sutvirtinimą, spiralinės plieninės vielos atramą ir pritaikomas flanšines jungtis. Jo tinkamumas priklauso nuo konstrukcijos priderinimo prie transportuojamos terpės, reikiamo srauto, slėgio ir vakuumo sąlygų, įrengimo geometrijos ir priežiūros plano.

JIDONGDA siūlo žarnų matmenų, sutvirtinimo konstrukcijų, medžiagų pasirinkimo ir flanšo konfigūracijų pritaikymo parinktis, kad atitiktų skirtingus pramoninio perdavimo reikalavimus. Norėdami aptarti savo paraišką, peržiūrėkite viela sustiprintos didelio skersmens flanšinės guminės žarnos gaminio informaciją ir paruoškite technines specifikacijas.Susisiekite su mumisšiandien aptarti jūsų projekto reikalavimus, paprašyti pritaikytos kainos ir nustatyti tinkamą jūsų vamzdynų sistemos žarnos konfigūraciją.
