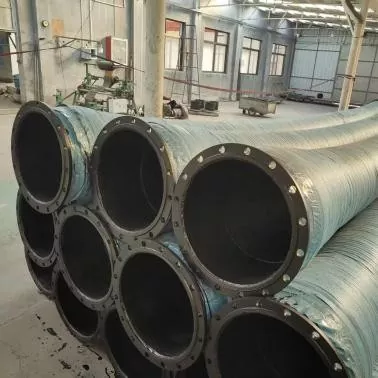

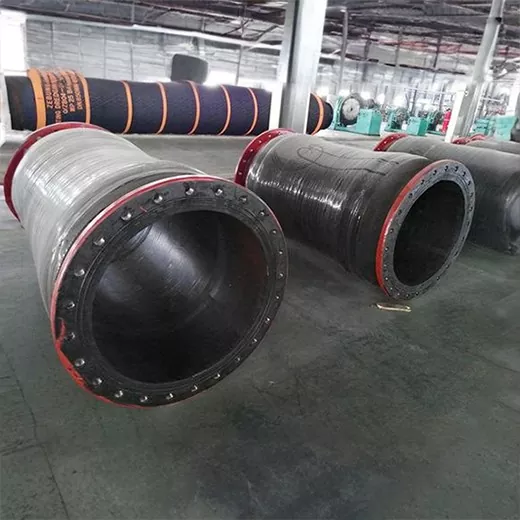

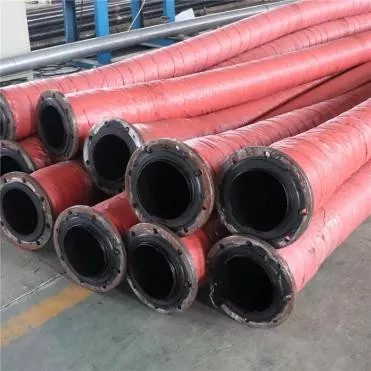

Didelio skersmens srutų žarna

JIDONGDA didelio skersmens atliekų srutų žarna yra specialiai sukurta sudėtingam tolimojo didelio srauto medžiagų transportavimui kasyklose. Palyginti su tradiciniais plieniniais vamzdžiais, žarna yra lankstesnė, atsparesnė smūgiams, žymiai sumažina vamzdyno vibraciją ir supaprastina montavimą vietoje.

Taikomi scenarijai: srutų išleidimas mineralų perdirbimo įmonėse, atliekų užtvankų užpildymas, požeminių kasyklų užpildymas, dumblo transportavimas, mineralinių miltelių pakrovimas ir iškrovimas uoste bei įvairių pramoninių kietųjų ir skysčių mišinių transportavimas. Išnaudodami pritaikytas vietinės gamyklos gamybos galimybes, galime teikti vieno langelio vamzdynų sprendimus kalnakasybos įmonėms ir inžinerijos rangovams visame pasaulyje.

Gaminio struktūra ir medžiagos

Didelio skersmens uolienų srutų žarna: Kiekvienas sluoksnis yra vientisai suformuotas aukštoje temperatūroje ir vulkanizuotas, todėl pašalinama delaminacijos rizika. Jis suderinamas su įvairia siurbimo įranga ir yra su keliomis jungtimis:

1. Vidinis gumos sluoksnis: Dėvėjimui atspari natūrali guma / Dideliam dilimui atspari sintetinė guma (pasirenkama NR/SBR/PU; PU pamušalas tinka daug silicio dioksido turinčioms kietoms atliekoms, užtikrinančioms optimalų atsparumą dilimui)

2. Sutvirtinantis sluoksnis: daugiasluoksnė didelio stiprumo pluošto užuolaida + plieninės vielos spiralinis karkasas, tolygiai paskirstantis slėgį, neleidžiantis griūti neigiamo slėgio sąlygomis

3. Išorinis gumos sluoksnis: atsparus oro sąlygoms, ozonui ir UV spinduliams sintetinis kaučiukas, atsparus lauko poveikiui ir cheminei korozijai kasybos srityse

4. Papildomos jungtys: standartiniai flanšai, greitosios jungtys ir pagal užsakymą pagaminti metaliniai galai pagal brėžinius

Veikimo testavimas ir kokybės kontrolė

1. Atsparumo dilimui testas: 72 valandos nuolatinio dėvėjimosi su kvarcinio smėlio skiediniu, masės praradimas ≤ 0,05 g

2. Plyšimo slėgis: trūkimo slėgis pasiekia 3–4 kartus didesnį nei darbinis slėgis, galintis atlaikyti momentinius slėgio smūgius

3. Impulso nuovargis: 20 10 000 slėgio ciklų be įtrūkimų, atsisluoksniavimo ar deformacijos

4. Lenkimo našumas: esant minimaliam lenkimo spinduliui, nėra lūžimo ar atsisluoksniavimo

5. Atsparumas terpei: stabilus veikimas rūgštinėje ir šarminėje srutų aplinkoje (pH 2–12)

Modelių ir specifikacijų parametrų lentelė

Pagrindiniai privalumai

1. Atsparus nusidėvėjimui ir ilgas tarnavimo laikas: išskirtinė, labai atspari vidinės gumos formulė žymiai sumažina erozijos nuostolius dėl kietų dalelių, tinka daug smėlio turinčioms srutoms, tokioms kaip kvarcas, geležies rūda ir vario rūda.

2. Didelis skersmuo ir didelis srautas: apima visus dydžius nuo DN100 iki DN1200, tinka didelio masto atliekų išleidimo sistemoms, pagerina transportavimo efektyvumą ir sumažina siurbimo energijos sąnaudas.

3. Atsparus smūgiams ir sprogimui vamzdis: daugiasluoksnė kompozitinė sustiprinta konstrukcija slopina slėgio svyravimus, pašalindama vamzdžių plyšimo pavojų, kurį sukelia užsikimšimas arba paleidimas/išjungimas.

4. Lengvas montavimas ir mažos priežiūros sąnaudos: žymiai lengvesni už plieninius vamzdžius, lengvai klojami ir perkeliami, todėl sumažėja techninės priežiūros prastovos.

5. Puikus atsparumas korozijai ir oro sąlygoms: išorinis gumos sluoksnis atsparus saulei, lietui ir kasybos zonos korozijos rūkui, užtikrinant stabilų veikimą ištisus metus dirbant lauke. 6. Visų specifikacijų pritaikymo paslauga

Gamykla palaiko pamušalo ilgio, skersmens, slėgio įvertinimo, jungties stiliaus ir atsparumo dilimui įvertinimą pritaikymą, kad atitiktų įvairius specialius projekto reikalavimus.

Realios inžinerijos taikymo atvejai

1 atvejis: Vidinės Mongolijos geležies kasyklų tolimojo atliekų transportavimo projektas

1. Projekto apžvalga: Kasdienis perdirbimo pajėgumas 8000 tonų neapdorotos rūdos, atliekų kietasis kiekis 42%, vidutinio, daugiausia didelio kietumo kvarcas, transportavimo atstumas 3,5 km, darbinis slėgis 2,8 MPa, neutrali sruta.

2. Pagalbinis sprendimas: JIDONGDA DN200 PU padengta plieninės vielos spiralinė lanksti žarna, 6m/12m standartinės sekcijos, flanšinė jungtis.

3. Veikimo rezultatai: pakeitus originalius plieninius vamzdžius, vibracija ir triukšmas sumažėjo 60 %; nuolatinis stabilus veikimas 36 mėnesius be pakeitimo; metinės priežiūros išlaidos sumažėjo 85 %; nebuvo vamzdžių plyšimų ar nuotėkių.

2 atvejo analizė: Peru aukštumos vario kasyklų užpildymo sistema

1. Projekto apžvalga: 4500 metrų aukštyje esanti kasykla, kurioje naudojamas neigiamo slėgio siurbimas vario šlako suspensijoje, kurioje smėlio kiekis yra 45%, žemos temperatūros, didelio UV spindulių aplinkoje.

2. Pagalbinis sprendimas: pagal užsakymą sukurta žemai temperatūrai atspari dvisluoksnė plienine viela sutvirtinta žarna, atitinkanti eksporto reikalavimus.

3. Našumas: 3 kartus pagerintas neigiamas slėgis, apsaugantis nuo išlyginimo; nėra griūties siurbimo metu; stabilus metinis debitas virš 98%; bendros dujotiekio eksploatavimo išlaidos sumažėjo 73%.

Taikomi scenarijai

1. Atliekų transportavimo vamzdynai atvirose/požeminėse kasyklose

2. Pagrindiniai ir antriniai vamzdynai srutų išleidimui mineralų perdirbimo įmonėse

3. Sausas ir šlapias atliekų tvenkinių užpildymas ir atliekų išleidimo projektai

4. Tolimųjų reisų purvo pervežimas upių ir pakrančių gilinimui

5. Uosto birių mineralinių miltelių pakrovimo ir iškrovimo srutų vamzdynai

6. Įvairių pramoninių kietų-skysčių mišrių terpių gabenimas

DUK

Q1. Kokią pamušalo medžiagą reikėtų rinktis didelio dilimo kvarcinėms atliekoms?

A. Atliekoms, kuriose yra daug kietų dalelių, tokių kaip kvarcas ir granitas, tinkamiausias pasirinkimas yra PU poliuretano pamušalas. Atliekant 72 valandų standartinį atsparumo dilimui bandymą, nusidėvėjimas yra žymiai mažesnis nei NR ir SBR gumos, o eksploatavimo laikas tomis pačiomis darbo sąlygomis gali pailgėti 2-3 kartus. Techninė komanda gali suderinti optimalią pamušalo formulę pagal srutos dalelių sudėtį ir pH vertę.

Q2. Ar JIDONGDA gali pritaikyti vamzdžių skersmenis, ilgius ir slėgio rodiklius specialiems kasybos projektams?

A. Taip, mūsų gamykla teikia visų matmenų pritaikymą. Mes palaikome nestandartinius ilgius, visą skersmenį nuo DN100 iki DN1200 ir kelis darbinius slėgius nuo 1,0 iki 10 MPa. Flanšai, greitosios jungtys ir metaliniai galai gali būti pritaikyti pagal konstrukcijos brėžinius. Pateikę projekto parametrus, sprendimą ir pasiūlymą pateiksime per 24 valandas.

Q3. Koks yra JIDONGDA didelio skersmens atliekų srutų žarnos garantinis laikotarpis ir koks aptarnavimas po pardavimo yra įtrauktas?

A. Standartiniams gaminiams suteikiama 12 mėnesių garantija nuo išsiuntimo datos. Žala, atsiradusi dėl žaliavų ar procesų defektų normaliomis eksploatavimo sąlygomis, per garantinį laikotarpį bus pakeista nemokamai. Profesionalūs kasybos vamzdynų inžinieriai nuotoliniu būdu vadovauja tiesiant, instaliuojant ir atliekant įprastinę priežiūrą; dėl didelio masto kasybos projektų galima derėtis dėl techninių paslaugų vietoje.
