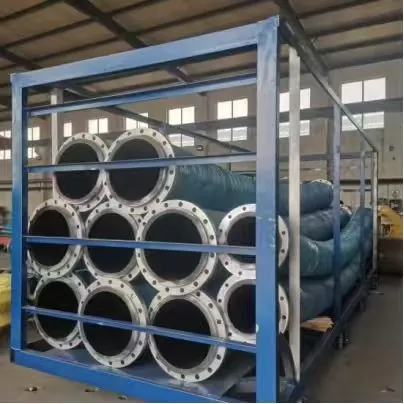

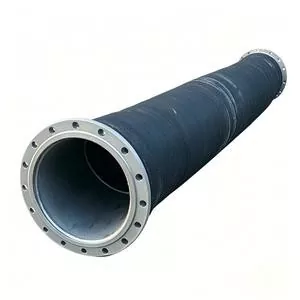

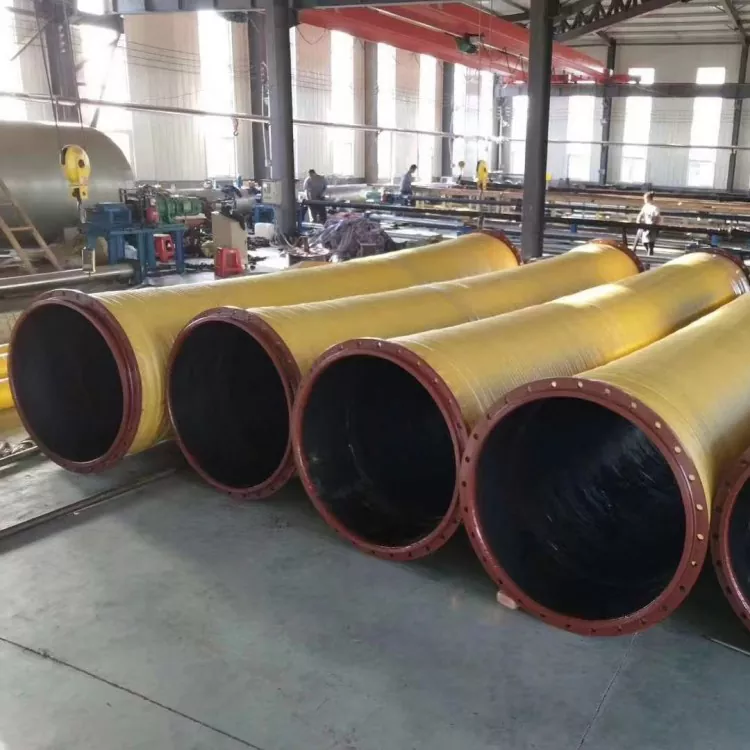

Didelio skersmens lanksti guminė žarna su flanšais

JIDONGDA didelio skersmens lanksti flanšinė guminė žarna daugiausia naudojama lanksčiam sujungimui ir terpės transportavimui tarp didelės įrangos, siurblių agregatų, vamzdynų ir mobiliosios įrangos.

Gaminyje yra guminės žarnos korpusas, sujungtas su sutvirtinančiomis konstrukcijomis, o abiejuose galuose yra flanšai. Tinka transportuoti:

· Vanduo

· Jūros vanduo

· Srutos

· Mineralinės srutos

· Smėlis ir žvyras

· Užpiltos

· Kai kuri pramoninė laikmena

Pagrindinė šio gaminio padėtis yra lanksti jungtis. Todėl renkantis, be slėgio ir skersmens, reikia atsižvelgti ir į tokius veiksnius kaip įrangos vibracija, vamzdyno poslinkis, įrengimo nuokrypis, lenkimo erdvė ir žarnos ilgis.

Pagrindiniai privalumai

01 | Lanksčios ryšio galimybės

Guminės žarnos korpusas užtikrina tam tikrą lenkimo ir poslinkio pritaikymą, todėl tinka lanksčioms jungtims šalia įrangos sąsajų.

02 | Didelio srauto transportavimas

Didelio skersmens konstrukcija gali būti naudojama didelės apimties laikmenos transportavimui. Konkretus skersmens diapazonas turi būti patvirtintas pagal faktinius gaminio ir projekto reikalavimus.

03 | Flanšo suderinimas

Abu galai gali būti su anglinio plieno, nerūdijančio plieno ar kitais flanšais ir gali būti suderinti pagal bendrus standartus arba klientų brėžinius.

04 | Pasirenkama įsiurbimo ir išleidimo struktūra

Pagal faktinius vakuumo reikalavimus galima sukonfigūruoti tinkamas armavimo konstrukcijas ir spiralinės plieninės vielos karkasus.

05 | Vidutinis prisitaikymas

Tokioms terpėms kaip vanduo, jūros vanduo, srutos, mineralinės srutos ir smėlis gali būti parenkamos tinkamos vidinės gumos medžiagos, atsižvelgiant į medžiagų reikalavimus ir susidėvėjimo sąlygas.

06 | Nestandartinis pritaikymas

Galima pritaikyti:

· Skersmuo

· Ilgis

· Slėgis

· Vakuuminis slėgis

· Temperatūra

· Flanšas

· Gumos mišinys

· Spalva

Produkto struktūra

Vidinis gumos sluoksnis tiesiogiai liečiasi su transportavimo terpe.

Sustiprintas audinio sluoksnis atlaiko slėgio apkrovą.

Kai reikalinga vakuuminė atrama, galima sukonfigūruoti spiralinę plieninės vielos armatūros konstrukciją.

Išorinis guminis sluoksnis užtikrina atsparumą senėjimui ir aplinkos apsaugą.

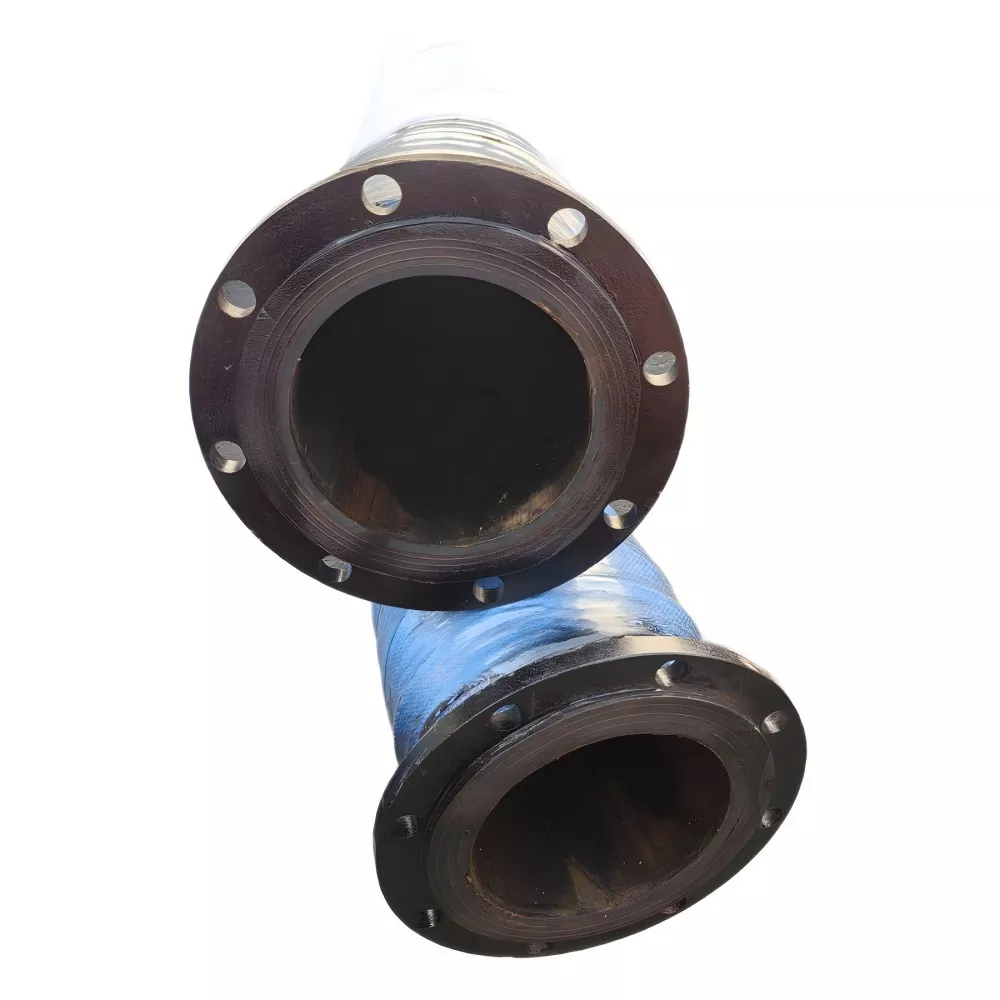

Galiniai flanšai naudojami varžtinėms jungtims tarp įrangos ir vamzdynų.

Kodėl verta rinktis lanksčią flanšinę konstrukciją

Kai fiksuoti vamzdynai patiria siurblio agregato vibraciją, įrangos judėjimą ar montavimo klaidas, prijungimo vietose gali atsirasti papildomas įtempimas.

Lanksčios guminės žarnos gali būti naudojamos kaip lanksčios vamzdynų dalys, padedančios prisitaikyti prie tam tikro poslinkio ir vibracijos.

Tikrasis leistinas lenkimo spindulys, poslinkio diapazonas ir montavimo būdas turi būti patvirtinti pagal konkrečią konstrukciją.

Įprastos montavimo vietos

Dažniausiai naudojamas:

· Siurblio siurbimo arba išleidimo galai

· Įrangos ir pagrindinių vamzdynų jungtys

· Mobiliosios įrangos prijungimo taškai

· Pramoniniai vamzdynai, kuriuos reikia dažnai montuoti ir išmontuoti

Flanšo matmenys turi atitikti sujungimo flanšą, sandarinimo paviršių ir varžtų skylių padėtį.

Techniniai parametrai

Taikomosios pramonės šakos

Kasyba:
Naudojamas mineralinėms srutoms, nuosėdoms ir terpėms, kuriose yra dalelių, transportuoti.

Gilinimas:
Naudojamas srutų, dumblo ir smėlio transportavimui.

Prievadai:
Naudojamas didelio srauto skysčiams ir medžiagoms transportuoti.

Smėlis ir žvyras:
Naudojamas vandens-smėlio mišiniams ir dalelių medžiagoms transportuoti.

Statybinės mašinos:
Naudojamas lanksčioms jungtims tarp siurblių, įrangos ir mobiliųjų vamzdynų.

Pramoninis transportavimas:
Naudojamas pramoniniam vandeniui, srutoms ir kitoms tinkamoms transportavimo terpėms.

Atrankos taškai

Perkant rekomenduojama pateikti šią informaciją:

· Vidinis skersmuo

· Ilgis

· Darbinis slėgis

· Darbinis vakuuminis slėgis

· Perdavimo priemonė

· Temperatūra

· Srauto greitis

· Lenkimo / poslinkio reikalavimai

· Standartinis flanšas

Jei naudojamas vakuuminiam siurbimui, vakuumo slėgio lygis turi būti aiškiai nurodytas.

Jei tiekiama abrazyvinė medžiaga, pvz., smėlis ar mineralinė suspensija, reikia nurodyti dalelių dydį ir koncentraciją.

Naudojimas ir priežiūra

· Neviršykite patvirtinto slėgio, vakuumo slėgio ir temperatūros diapazono.

· Montuodami per jėgą netempkite ir nesukite žarnos.

· Reguliariai tikrinkite, ar nėra išorinių gumos įtrūkimų, išsipūtimų, nenormalaus susidėvėjimo ir flanšo nuotėkio.

· Nustokite naudoti žarną ir dar kartą patvirtinkite eksploatavimo sąlygas, jei pažeidžiama konstrukcija arba atsiranda neįprastas žarnos griūtis.

Produkto pritaikymas / OEM ir ODM

Dėl nestandartinių specifikacijų gaminiai gali būti patvirtinti pagal kliento brėžinius, pavyzdžius ar techninius parametrus.

Rekomenduojama pateikti:

Vidinis skersmuo / ID: ____

Ilgis / ilgis: ____ m

Darbinis slėgis / darbinis slėgis: ____ MPa

Darbinis vakuumas / vakuumas: ____ kPa

Darbinė temperatūra / Temperatūra: ____ ℃

Perdavimo terpė / terpė: ____

Standartinis flanšas / Standartinis flanšas: ____

Flanšo matmenys / flanšo matmenys: ____

Pirkimo kiekis / Kiekis: ____

Paskirties uostas / paskirties vieta: ____

DUK

Kokie pagrindiniai šios žarnos privalumai?

Pagrindiniai privalumai yra didelio skersmens transportavimo ir lanksčios sujungimo galimybės derinys, todėl jis tinkamas naudoti su įrangos vibracija, vamzdyno poslinkiu ir montavimo nuokrypiais.

Ar flanšas gali būti pagamintas pagal brėžinius?

Taip. Techninis patvirtinimas gali būti atliekamas pagal flanšo standartą, matmenis ar klientų pateiktus brėžinius.

Ar galima naudoti mineralinėms srutoms?

Taip. Tinkamos vidinės guminės medžiagos ir armavimo konstrukcijos gali būti parenkamos pagal mineralinės srutos koncentraciją, dalelių dydį, srautą, slėgį ir temperatūrą.

Kas yra MOQ?

MOQ patvirtinamas pagal specifikaciją, ilgį, struktūrą ir pritaikymo reikalavimus.

Standartiniai produktai gali palaikyti mažų partijų pirkimą, atsižvelgiant į užsakymo sąlygas.

Koks pristatymo laikas?

Standartinius gaminius paprastai galima sutvarkyti per maždaug 7–20 darbo dienų.

Individualūs produktai ir specialios specifikacijos turi būti patvirtintos pagal užsakymo reikalavimus.
