Kai didelei įrangai, siurblių agregatams, vamzdynams ar mobilioms sistemoms reikalingas patikimas skysčių perdavimas, tuo pačiu užtikrinant vibraciją ir judėjimą,Didelio skersmens lanksti guminė žarna su flanšaisišJIDONGDAsuteikia praktišką sujungimo sprendimą. Sukurtas aplink lankstų guminės žarnos korpusą, sutvirtinimo konstrukciją ir flanšinius galus, jį galima konfigūruoti vandeniui, jūros vandeniui, srutoms, mineralinėms srutoms, smėliui, žvyrui, nuosėdoms ir kitoms tinkamoms pramoninėms terpėms.
Didelio skersmens vamzdynų sistemos dažnai susiduria su iššūkiais, kurių standūs vamzdynai negali lengvai atlaikyti. Siurblio vibracija, įrangos poslinkis, montavimo nuokrypis ir pakartotinis surinkimas gali sukelti papildomą įtampą aplink prijungimo taškus. Lanksti guminė žarna gali užtikrinti valdomą lanksčią dalį tarp įrangos ir vamzdynų, išlaikant reikiamą transportavimo pajėgumą.
JIDONGDA sprendimas sujungia guminės žarnos korpusą su armavimo sluoksniais ir flanšinėmis jungtimis. Priklausomai nuo eksploatavimo sąlygų, konstrukcijoje gali būti sustiprinto audinio ir spiralinės plieninės vielos atramos, skirtos naudoti, kai reikia slėgio ar vakuumo. Flanšo matmenys taip pat gali būti suderinti su bendraisiais standartais arba klientų brėžiniais, todėl žarna tinka individualiems pramonės projektams.
Turinys
- Kas yra didelio skersmens lanksti guminė žarna su flanšu?
- Kodėl lankstumas yra svarbus didelių vamzdynų sistemose?
- Kaip sukonstruota žarna?
- Kokie yra pagrindiniai privalumai?
- Kur jis dažniausiai naudojamas?
- Į kokius techninius parametrus turėtų atsižvelgti pirkėjai?
- Kaip pirkėjai turėtų pasirinkti tinkamą žarną?
- Kaip galima palaikyti tarnavimo laiką?
- Dažnai užduodami klausimai
- Išvada

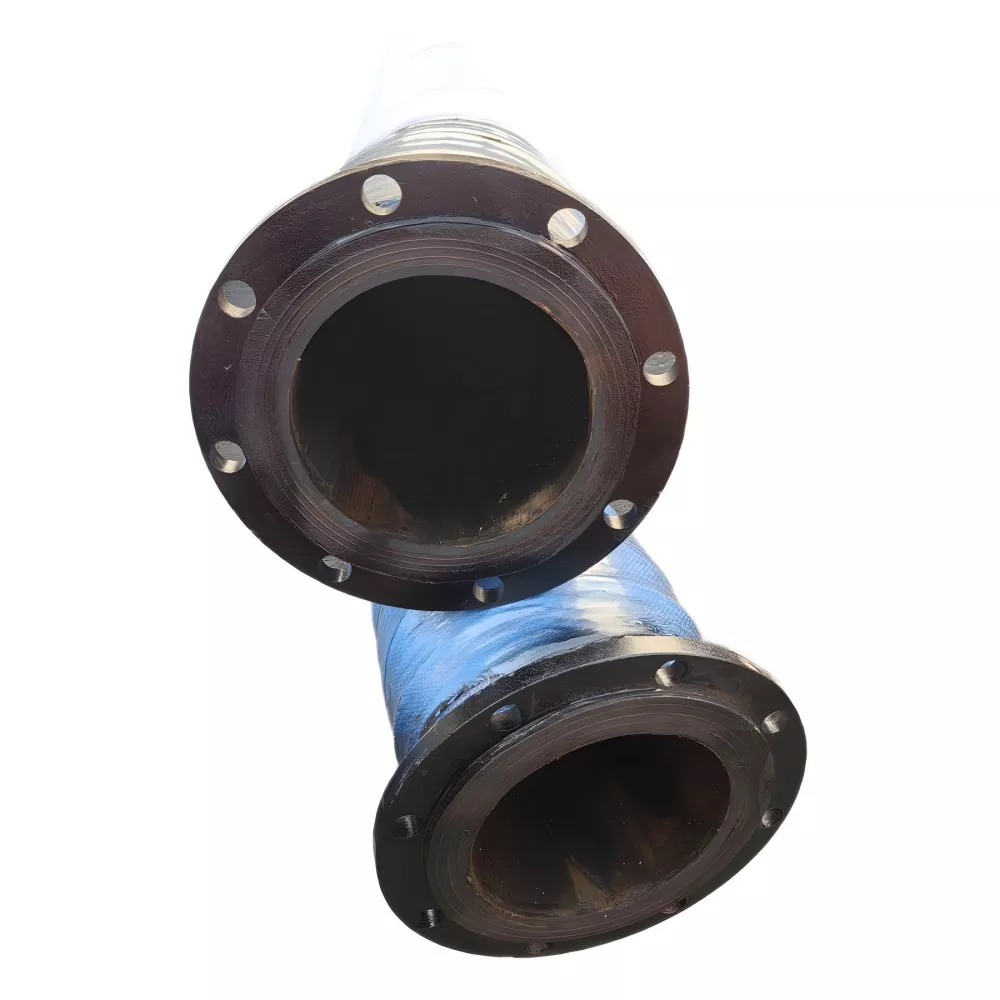

Kas yra didelio skersmens lanksti guminė žarna su flanšu?
Didelio skersmens lanksčios guminės žarnos žarnos yra pramoninės žarnos, skirtos skysčiams arba kietųjų dalelių turinčiai terpei transportuoti, kartu veikiant kaip lanksti jungtis tarp įrangos ir stacionarių arba mobilių vamzdynų.
Skirtingai nuo visiškai standžios jungties, guminės žarnos korpusas gali prisitaikyti prie tam tikro lenkimo ir poslinkio. Abiejuose galuose sumontuoti flanšai užtikrina varžtų jungtį su siurbliais, vožtuvais, vamzdynais, indais ar kita įranga. Dėl šio derinio žarna ypač naudinga ten, kur svarbi tiek transportavimo talpa, tiek jungties lankstumas.
Priklausomai nuo projekto, žarna gali būti sukonfigūruota vandeniui, jūros vandeniui, srutoms, mineralinėms srutoms, smėliui ir žvyrui, atliekoms ir pasirinktoms pramoninėms terpėms. Abrazyvinėms medžiagoms vidinis gumos mišinys ir sutvirtinimo struktūra turi būti parenkami pagal faktines terpės ir eksploatavimo sąlygas.
Kodėl lankstumas yra svarbus didelių vamzdynų sistemose?
Dideli pramoniniai vamzdynai ne visada yra veikiami statinių sąlygų. Siurbliai generuoja vibraciją, mobilioji įranga keičia padėtį, o montavimo tolerancijos gali sukelti nedidelį prijungtų komponentų nesutapimą. Jei šie judesiai perkeliami tiesiai į standųjį vamzdyną, aplink jungtis ir įrangos sąsajas gali susidaryti papildomas įtempimas.
Lanksti guminė žarna sukuria lanksčią dalį vamzdyne. Jo gebėjimas sulenkti ir prisitaikyti prie tam tikro poslinkio gali padėti įrangos jungtis labiau pritaikyti prie realių eksploatavimo sąlygų.
- Padeda prisitaikyti prie įrangos vibracijos.
- Leidžia tam tikrą dujotiekio poslinkį.
- Suteikia lankstumo įrangos jungčių srityje.
- Gali supaprastinti sujungimus, kai montavimo vieta yra ribota.
- Palaiko programas, kurias reikia pašalinti arba pakartotinai įdiegti.
- Galima konfigūruoti įvairioms laikmenoms ir veikimo sąlygoms.
Tikrasis leistinas lenkimo spindulys, poslinkio diapazonas, slėgio įvertinimas ir montavimo būdas visada turi būti patvirtinti pagal konkrečius žarnos konstrukcijos ir projekto reikalavimus.
Kaip sukonstruota žarna?
Didelio skersmens guminės žarnos veikimas priklauso nuo jos vidinio gumos sluoksnio, armatūros, išorinio guminio sluoksnio ir galinių jungčių sąveikos. Tinkamai parinkta konstrukcija padeda žarnai atlaikyti mechanines ir aplinkos sąlygas, kurių tikimasi eksploatacijos metu.
Vidinis gumos sluoksnis
Vidinis gumos sluoksnis tiesiogiai liečiasi su transportuojama terpe. Todėl jo sudėtis turėtų būti parenkama atsižvelgiant į transportuojamos medžiagos savybes, ypač kai sistema tvarko abrazyvinę srutą, mineralines daleles, jūros vandenį ar kitas reiklias medžiagas.
Sustiprintas audinio sluoksnis
Sustiprinti audinio sluoksniai padeda palaikyti žarnos struktūrą ir išlaikyti slėgio apkrovas. Armatūros konstrukcija turi atitikti reikiamą skersmenį, slėgį, ilgį ir eksploatavimo sąlygas.
Spiralinis plieninės vielos sutvirtinimas
Kai reikalinga siurbimo arba vakuuminė atrama, galima įmontuoti spiralinę plieninės vielos armavimo konstrukciją. Ši konfigūracija turėtų būti nurodyta pagal faktines vakuumo sąlygas, o ne pasirenkama vien tik pagal žarnos skersmenį.
Išorinis gumos sluoksnis
Išorinis guminis sluoksnis apsaugo nuo aplinkos poveikio ir prisideda prie žarnos atsparumo išoriniam senėjimui ir eksploatavimo sąlygoms.
Flanšiniai galai
Flanšai užtikrina praktišką varžtų jungtį tarp žarnos ir aplinkinio vamzdyno ar įrangos. JIDONGDA gali sukonfigūruoti anglinį plieną, nerūdijantį plieną ar kitas flanšo medžiagas pagal pritaikymą, standartą arba kliento brėžinį.
Kokie yra pagrindiniai privalumai?
Pasirinkus tinkamą lanksčią žarną, gali būti išspręstos kelios bendros didelio skersmens transportavimo sistemos problemos. Tarp pagrindinių privalumų yra šie:
- Lanksti prijungimo galimybė:Guminis korpusas leidžia tam tikrą lenkimą ir poslinkį, todėl tinka įrangos sąsajoms, paveiktoms vibracijos ar judėjimo.
- Didelio srauto transportavimas:Didelis vidinis skersmuo gali palaikyti didelės apimties terpės perdavimą ten, kur projekto sąlygos reikalauja didesnio srauto.
- Patogus flanšo integravimas:Flanšiniai galai gali būti suderinti pagal bendrus standartus arba pritaikyti pagal techninius brėžinius.
- Pritaikomas sutvirtinimas:Audinio armatūra ir pasirenkamos spiralinės plieninės vielos konstrukcijos gali būti parenkamos pagal slėgio ir vakuumo reikalavimus.
- Žiniasklaidos pritaikymas:Tinkami vidiniai gumos mišiniai gali būti parinkti vandeniui, srutoms, mineralinėms srutoms, smėliui, žvyrui ir kitoms nurodytoms terpėms.
- OEM ir ODM lankstumas:Skersmuo, ilgis, slėgis, vakuumas, temperatūra, flanšo konfigūracija, gumos mišinys ir spalva gali būti pritaikyti nestandartinėms reikmėms.
Kur jis dažniausiai naudojamas?
Didelio skersmens lanksčios flanšinės žarnos pritaikymas apima visas pramonės šakas, kuriose reikalingas didelio tūrio medžiagų perdavimas ir lanksčios įrangos jungtys.
| Pramonė | Tipiškas taikymas | Pagrindinis svarstymas |
|---|---|---|
| Kasyba | Mineralinių srutų ir atliekų transportavimas | Dilimas, dalelių dydis, koncentracija, slėgis |
| Gilinimas | Srutų, dumblo ir smėlio perkėlimas | Vakuumas, dilimas, srauto greitis, lankstumas |
| Uostai | Didelio srauto skysčių ir medžiagų transportavimas | Skersmuo, vidutinis suderinamumas, flanšo atitikimas |
| Smėlis ir žvyras | Vandens-smėlio mišiniai ir dalelių transportavimas | Atsparumas dilimui ir sutvirtinimas |
| Statybinės mašinos | Lanksčios siurblio ir mobiliųjų vamzdynų jungtys | Judėjimas, lenkimo erdvė, spaudimas |
| Pramoninis transportavimas | Pramoninis vanduo, srutos ir tinkamos terpės | Temperatūra, slėgis, gumos mišinys |
Projektams, susijusiems su specializuota laikmena arba sunkiomis eksploatavimo sąlygomis, pirkėjai turėtų pateikti išsamią paraiškos informaciją prieš baigdami statyti žarną.
Į kokius techninius parametrus turėtų atsižvelgti pirkėjai?
Žarnos negalima pasirinkti tik pagal vardinį skersmenį. Išsamioje specifikacijoje turi būti atsižvelgta į mechaninius, cheminius, šiluminius ir prijungimo reikalavimus.
| Parametras | Kodėl tai svarbu |
|---|---|
| Vidinis skersmuo | Nustato galimą srauto kanalą ir jungties dydį. |
| Ilgis | Įtakoja montavimo geometriją, judėjimo leidimą ir lenkimo sąlygas. |
| Darbinis slėgis | Nustato reikalingą armatūrą ir bendrą žarnos konstrukciją. |
| Darbinis vakuumas | Svarbus siurbimui ir vakuuminių atraminių konstrukcijų parinkimui. |
| Darbinė temperatūra | Nustato, ar pasirinktas gumos mišinys tinka terpei ir aplinkai. |
| Perdavimo terpė | Įtakoja gumos mišinio pasirinkimą ir atsparumo dilimui reikalavimus. |
| Srauto greitis | Padeda nustatyti tinkamą skersmenį ir veikimo konfigūraciją. |
| Standartinis flanšas | Užtikrina suderinamumą su poravimosi įranga arba vamzdynu. |
JIDONGDA gaminio informacija rodo, kad flanšinės jungtys gali būti konfigūruojamos pagal GB, DIN, ANSI, JIS, ASME arba kliento brėžinius. Galutinės specifikacijos turėtų būti patvirtintos remiantis tikru projektu, o ne iš bendro katalogo aprašymo.
Kaip pirkėjai turėtų pasirinkti tinkamą žarną?
Pramoninių pirkimų komandoms, pateikus išsamią veiklos informaciją pasiūlymo etape, techninis patvirtinimas gali būti efektyvesnis. Naudingame specifikacijų lape turėtų būti:
- Reikalingas vidinis skersmuo.
- Bendras žarnos ilgis.
- Normalus ir maksimalus darbinis slėgis.
- Siurbimo paslaugai reikalingas vakuuminis slėgis.
- Perdavimo terpės tipas.
- Darbinė ir aplinkos temperatūra.
- Reikalingas srautas.
- Reikalingas lenkimo arba poslinkio diapazonas.
- Flanšo standartas ir matmenys.
- Reikalingas kiekis ir pristatymo vieta.
Šlifavimo darbams reikia papildomos informacijos. Pavyzdžiui, mineralinių srutų projektuose turėtų būti nustatytas dalelių dydis ir koncentracija, kad būtų galima tinkamai įvertinti vidinę gumos ir armatūros struktūrą.
Pirkėjai taip pat gali peržiūrėti susijusius sprendimus, tokius kaip didelio skersmens flanšinė guminė žarna, didelio skersmens gilinimo guminė žarna ir kiti didelio skersmens guminių žarnų sprendimai, lygindami skirtingus dujotiekio reikalavimus.
Kaip galima palaikyti tarnavimo laiką?
Tinkamas montavimas ir reguliari patikra yra svarbūs bet kurios pramoninės guminės žarnos veikimui palaikyti. Net tinkamai sukonstruota žarna gali būti per anksti sugadinta, jei ji sumontuota neteisingai arba naudojama už patvirtintų ribų.
- Neviršykite patvirtinto darbinio slėgio, vakuumo slėgio ar temperatūros diapazono.
- Montavimo metu venkite priverstinai tempti, sukti ar staigiai sulenkti žarną.
- Patikrinkite, ar išoriniame guminiame paviršiuje nėra įtrūkimų, išsipūtimų, įpjovimų ir neįprasto susidėvėjimo.
- Patikrinkite flanšų jungtis, ar nėra nuotėkio ir atsipalaidavimo požymių.
- Stebėkite, kad žarnos, naudojamos su abrazyvinėmis medžiagomis, nesusidėvėtų.
- Nutraukite veikimą ir iš naujo įvertinkite darbo sąlygas, jei pastebėsite konstrukcijos pažeidimus arba neįprastą žarnos įtrūkimą.
Montuojant taip pat reikia užtikrinti, kad flanšo paviršiai, varžtų skylės, sandarinimo paviršiai ir sujungimo komponentai būtų tinkamai sulygiuoti. Žarnos negalima stumti taip, kad būtų sukurtas nereikalingas mechaninis įtempis.
Dažnai užduodami klausimai
Kokie yra pagrindiniai didelio skersmens lanksčios guminės žarnos privalumai?
Pagrindiniai jo pranašumai yra didelio skersmens transportavimo pajėgumų ir lanksčios jungties galimybės derinys. Jis gali būti naudojamas ten, kur reikia prisitaikyti prie įrangos vibracijos, vamzdyno poslinkio, įrengimo nuokrypio ar mobilios įrangos judėjimo.
Ar JIDONGDA gali pagaminti flanšą pagal kliento brėžinius?
Taip. Flanšo konfigūracijos gali būti patvirtintos pagal taikomus standartus, matmenis, sujungimo reikalavimus arba kliento brėžinius. Flanšo medžiagą taip pat galima pasirinkti pagal projekto reikalavimus.
Ar tokio tipo žarnas galima naudoti mineralinėms srutoms?
Taip. Jis gali būti sukonfigūruotas mineralinėms srutoms naudoti. Tačiau reikia numatyti dalelių dydį, suspensijos koncentraciją, srautą, slėgį, temperatūrą ir susidėvėjimo sąlygas, kad būtų galima įvertinti tinkamą vidinį gumos mišinį ir armatūros struktūrą.
Ar žarną galima pritaikyti nestandartinėms reikmėms?
Taip. Pritaikymas gali apimti skersmenį, ilgį, slėgį, vakuuminį slėgį, temperatūrą, flanšo konfigūraciją, gumos mišinį ir spalvą. Specifikacijos patvirtinimo metu gali būti naudojami kliento brėžiniai, pavyzdžiai ar detalūs techniniai parametrai.
Kokią informaciją turėčiau pateikti kreipiantis dėl citatos?
Naudingiausia informacija apima vidinį skersmenį, ilgį, darbinį slėgį, vakuumo poreikį, transportavimo terpę, temperatūrą, srautą, lenkimo ar poslinkio reikalavimus, flanšo standartą, flanšo matmenis, kiekį ir paskirties vietą.
Koks yra įprastas pristatymo laikas?
Standartiniai produktai paprastai gali būti sukomplektuoti per maždaug 7–20 darbo dienų, o pritaikyti gaminiai ir specialios specifikacijos turėtų būti patvirtintos pagal faktinius užsakymo reikalavimus.
Išvada
Gerai parinkta didelio skersmens lanksti žarna gali užtikrinti veiksmingą jungtį tarp didelės talpos vamzdynų ir įrangos, kai yra susijęs su judėjimu, vibracija, įrengimo nukrypimais ar reikalaujančiomis terpėmis. Dėl lanksčios guminės konstrukcijos, armatūros sluoksnių ir flanšinių jungčių ši žarna tinka įvairiems kasybos, gilinimo, uosto, statybos, smėlio ir žvyro bei pramoninio transportavimo darbams.
JIDONGDA palaiko pritaikytas konfigūracijas pagal skersmenį, ilgį, slėgį, vakuumą, temperatūrą, transportavimo terpę, flanšo reikalavimus ir gumos mišinį. Projektams, kuriuose standartinės žarnos specifikacijos negali visiškai atitikti montavimo sąlygų, išsamios techninės informacijos pateikimas leidžia tiksliau įvertinti žarnos struktūrą ir jungties konfigūraciją. Jei ieškote patikimo sprendimo sudėtingam dujotiekio sujungimui,susisiekite su mumissu savo brėžiniais, veikimo parametrais ar projekto reikalavimais, kad su JIDONGDA aptartumėte tinkamą individualų žarnos sprendimą.
