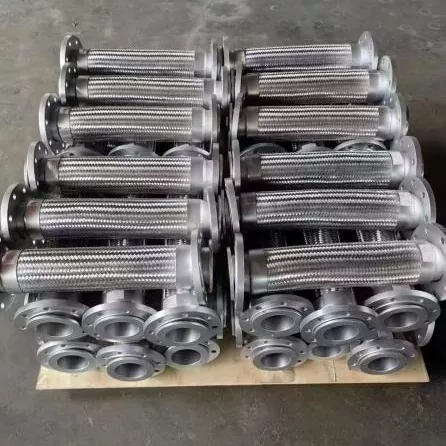

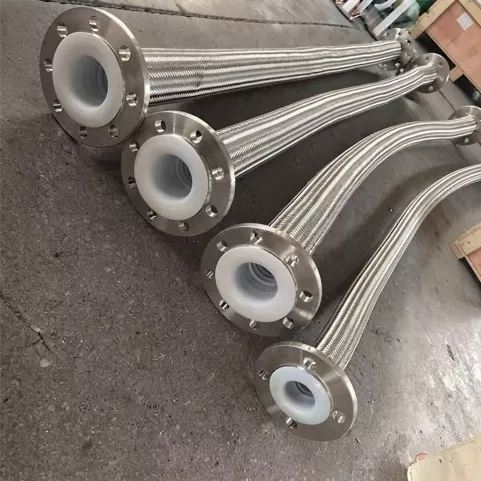

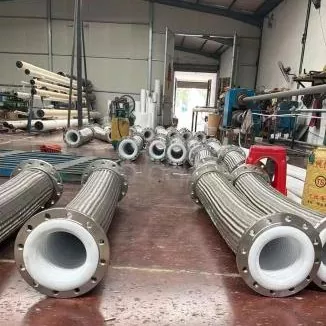

Lanksti metalinė žarna

JIDONGDA lanksti metalinė žarna yra pagrindinis komponentas lanksčiai kompensuoti pramoninėse vamzdynų sistemose. Jo konstrukcijoje yra nerūdijančio plieno silfonas, metalinė pynė ir universalios galinės jungtys, kurios veiksmingai tenkina tokius poreikius kaip terminis plėtimasis ir susitraukimo kompensavimas, vibracijos slopinimas ir sudėtingos terpės perdavimas. Šis gaminys, pranašesnis už tradicines žarnas, patikimai veikia atšiauriomis sąlygomis, įskaitant ekstremalias temperatūras, aukštą slėgį ir rūgščių bei šarmų poveikį, ir yra tinkamas saugiam aukštos temperatūros skysčių, garų, pramoninių dujų ir cheminių medžiagų transportavimui, užtikrinant saugų stacionarių vamzdynų ir mobilios įrangos ryšį.

Gaminio Konstravimas

JIDONGDA lanksti metalinė žarna pasižymi tiksliu moduliniu dizainu; Jį sudaro tvirti pagrindiniai komponentai ir galima pridėti sutvirtinimo elementų, kad atitiktų specifinius eksploatavimo reikalavimus:

1. Nerūdijančio plieno silfonai (pagrindinė dalis)

Pagaminta iš vieno gabalo (304 arba 316 l nerūdijančio plieno), jis pasižymi puikiu lankstumu ir atsparumu aukštam slėgiui, tarnauja kaip sandarus vidinis darbo terpės vamzdis.

2. Dvisluoksnė metalinė pynė

Tanki išorinė nerūdijančio plieno vielos pynė padidina atsparumą slėgiui ir plyšimo saugą, riboja per didelį išsiplėtimą ar lenkimą ir apsaugo nuo išorinių mechaninių pažeidimų.

3. Universalios galinės jungtys

Suderinamas su flanšais, srieginėmis jungtimis ir greito atjungimo movomis; jie atitinka bendrus vamzdynų sistemų standartus, užtikrinant sklandų integravimą su įvairių tipų pramonine įranga.

4. Papildomas apsauginis sluoksnis

Apsauginės dangos gali būti padengtos siekiant padidinti atsparumą abrazyviniam nusidėvėjimui, stipriai korozijai ar druskos purslams ir taip pailginti gaminio tarnavimo laiką.

Taikymo sritys ir įgyvendinimo pavyzdžiai

1. Pagrindinės taikymo sritys

Platus suderinamumas su aukštos temperatūros pramoninėmis sistemomis, naftos chemijos gamyklomis, elektros energijos gamybos įranga, jūrų mašinomis, metalurgijos įrenginiais ir ŠVOK sistemomis; apima daugumą lanksčių jungčių pramoniniuose vamzdynuose naudojimo atvejų.

2. Praktinio įgyvendinimo pavyzdžiai

1 pavyzdys: Aukštos temperatūros katilo vamzdynų modernizavimas šiluminėje elektrinėje

25 MW šiluminėje elektrinėje tradicinis standusis vamzdynas buvo pakeistas JIDONGDA itin aukštos temperatūros metalinėmis žarnomis (prie katilo garo išleidimo sekcijų). Šie gaminiai, skirti 600°C darbinei temperatūrai, efektyviai kompensuoja šiluminį plėtimąsi ir susitraukimą, kartu izoliuodami įrangos vibraciją. Po trejų metų nepertraukiamo veikimo be nuotėkių ar gedimų planinės priežiūros dažnumas gerokai sumažėjo, o gamyklos eksploatavimo ir priežiūros kaštai sumažėjo 42%.

2 pavyzdys: laivų statybos vamzdynų projektas. Pakrantės laivų statykla pagrindinių variklių aušinimo ir hidraulinėms sistemoms parinko JIDONGDA 316L nerūdijančio plieno lanksčias metalines žarnas su antikorozine danga. Dėl specialios jūrinės klasės antikorozinės dangos žarnos yra atsparios druskos purslams. Po dvejų metų eksploatavimo jūroje rūdžių ar jungčių atsipalaidavimo nebuvo aptikta, o tai veiksmingai išsprendė trumpo tarnavimo laiko problemą, paprastai susijusią su standartinėmis žarnomis jūrinėje aplinkoje.

Pagrindinės produkto charakteristikos

1. Platus temperatūrų diapazonas: tinka ekstremalioms sąlygoms – nuo ​​kriogeninės temperatūros iki itin aukštos temperatūros, viršijančios 600°C;

2. Puikus lankstumas ir kompensavimo galimybė: sugeria daugiakrypčius vamzdynų poslinkius ir įrangos vibraciją;

3. Sustiprintas dvisluoksnis pynimas: atsparumas aukštam slėgiui ir patikima apsauga nuo sprogimo;

4. Nerūdijančio plieno konstrukcija: atspari rūgštims, šarmams ir druskos purškimui; suderinamas su įvairiomis agresyviomis cheminėmis terpėmis;

5. Atsparumas nuovargiui: skirtas ilgalaikiam, nuolatiniam pramoniniam darbui;

6. Visiškai suvirinta, sandari konstrukcija: žymiai sumažina vamzdynų nuotėkio ir sistemos gedimų riziką.

Tinkinimo parinktys

Galimi aštuoni pritaikymo variantai, kad atitiktų konkrečius reikalavimus: 316L nerūdijančio plieno konstrukcija, sustiprinta pynė aukšto slėgio reikmėms, antistatinis dizainas, šilumos izoliacijos apvalkalai, įvairūs jungčių tipai, itin aukštos temperatūros versijos, vakuumui atsparios konstrukcijos ir jūrinės antikorozinės dangos.

Pagrindiniai produkto pranašumai

1. Visiškai metalinė konstrukcija, tinkama eksploatuoti ekstremalioje pramoninėje aplinkoje (aukšta temperatūra ir slėgis);

2. Puikios lankstumo ir kompensavimo galimybės, efektyviai sprendžiančios dujotiekio deformacijos ir vibracijos problemas;

3. Standartizuotas, universalus dizainas, užtikrinantis platų pritaikymą įvairiose pramonės šakose ir suderinamumą su pirmaujančių pasaulinių gamintojų įranga;

4. Didelio patvarumo dizainas, užtikrinantis stabilų veikimą ir mažą gedimų skaičių;

5. Įrodytas našumas: daug sėkmingų projektų ir plačiai paplitęs pasaulinėje pramonės rinkoje.

Dažnai užduodami klausimai

1 klausimas: kaip pasirinkti tarp 304 ir 316 l nerūdijančio plieno JIDONGDA metalinėms žarnoms?

Atsakymas: 304 klasės nerūdijantis plienas siūlo optimalų kainos ir eksploatacinių savybių balansą ir yra tinkamas vidutiniškai korozinėms aplinkoms (pvz., ŠVOK sistemoms, standartiniams garams, gėlam vandeniui, įprastoms dujoms). 316L klasės pliene yra molibdeno, kuris padidina atsparumą rūgštims, šarmams, chlorido jonams ir jūros vandeniui; jis yra specialiai sukurtas agresyviai aplinkai (cheminiam apdorojimui, jūrinėms reikmėms ir pakrančių zonoms, kurias veikia druskos purslai).

2 klausimas: ar JIDONGDA lanksčios metalinės žarnos gali būti naudojamos vakuuminėse vamzdynų sistemose?

Atsakymas: Taip. Mūsų prekės ženklo specializuotos vakuumui atsparios metalinės žarnos pasižymi storesnėmis dumplėmis ir tankiomis pynėmis, kurios veiksmingai užkerta kelią žarnos subyrėjimui (deformacijai) esant neigiamam slėgiui. Jie tinka vakuuminėms sistemoms (pvz., vakuuminiam distiliavimui, vakuuminiam padengimui, kriogeninių skysčių laikymui) ir gali būti gaminami pagal užsakymą su vakuumui sandariais flanšais.

3 klausimas: koks yra gaminio tarnavimo laikas nepertraukiamo pramoninio naudojimo metu ir kokios yra priežiūros rekomendacijos?

Atsakymas: Eksploatuojant pagal vardinius parametrus, gaminio tarnavimo laikas yra nuo 3 iki 8 metų (tai gali šiek tiek skirtis priklausomai nuo darbo terpės korozijos). Priežiūros rekomendacijos: montavimo metu nepažeiskite pynimo aštriais daiktais ir griežtai venkite sukti žarnos korpusą arba nelenkti virš leistino minimalaus lenkimo spindulio. Eksploatuojant aukštos temperatūros ir aukšto slėgio sąlygomis, reguliariai tikrinant jungčių sandarumą (kas šešis mėnesius), galima žymiai pailginti įrangos tarnavimo laiką.
