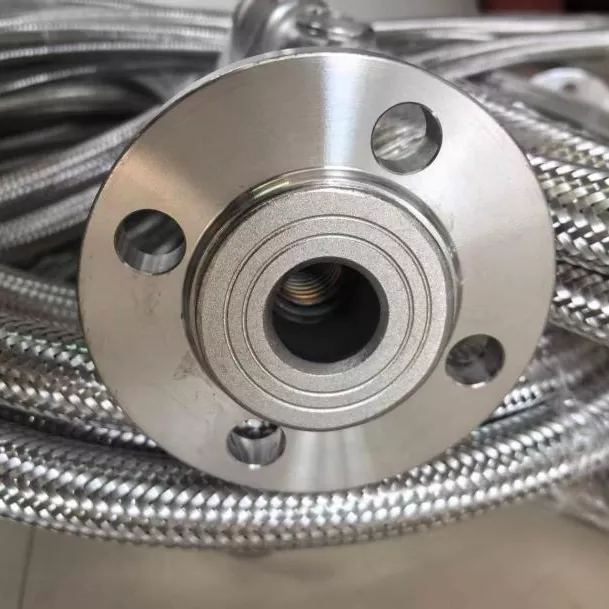

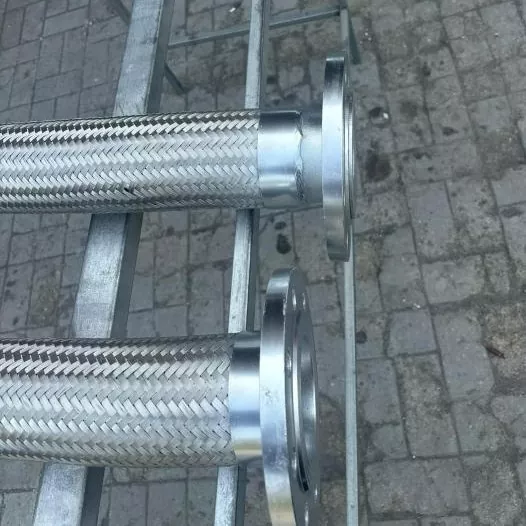

Gofruota lanksti metalinė žarna

JIDONGDA gofruotų lanksčių metalinių žarnų serija yra pagaminta aplink plonasienę nerūdijančio plieno silfoną. Unikali gofruotoji struktūra suteikia lankstumo tiek ašine, tiek šonine kryptimi, išlaikant būdingus metalo privalumus: atsparumą aukštai temperatūrai, slėgiui ir korozijai. Ne tik darbinės terpės perdavimas, bet ir pagrindinė gaminio vertė yra gebėjimas kompensuoti šiluminį plėtimąsi, izoliuoti mechanines vibracijas ir koreguoti montavimo neatitikimus. Jis tarnauja kaip esminis saugos komponentas, leidžiantis lanksčiai sujungti standžiųjų pramoninių vamzdynų sistemas ir skirtas nuolatiniam, sunkiam darbui.

Produkto dizaino ypatybės

JIDONGDA naudoja vientisą formavimo technologiją, kuri užtikrina konstrukcijos stabilumą ir puikų sandarumą. Šerdies mazgas susideda iš keturių sluoksnių su pasirinktomis armatūros galimybėmis:

1. Gofruotas elementas

Pagaminta iš vieno nerūdijančio plieno lakšto (304 arba 316L klasė), tai pašalina su suvirintomis siūlėmis susijusią riziką ir žymiai padidina žarnos lankstumą ir suderinamumą su įvairiomis medžiagomis.

2. Sutvirtinimo sluoksnis (metalinė pynė)

Išorinis vielos tinklo apvalkalas (nerūdijantis plienas), kuris efektyviai riboja pailgėjimą, paskirsto slėgio apkrovas ir padidina bendrą atsparumą slėgiui.

3. Baigti ryšio sistemą

Palaiko įvairius jungčių tipus – flanšinius, srieginius, suspaudimo jungiamąsias detales ir suvirintas jungtis – tai leidžia integruoti į įvairias vamzdynų sistemas.

4. Papildomas apsauginis sluoksnis

Galimos specialios apsauginės sutvirtinimo parinktys sudėtingoms eksploatavimo sąlygoms (pvz., jūrų aplinkai, agresyvių medžiagų tvarkymui ar aukštoje temperatūroje).

Pagrindinės taikymo sritys

Gofruotoji lanksti metalinė žarna pritaikoma prie įvairių pramoninių vamzdynų scenarijų, siūlanti didelį universalumą ir praktiškumą:

1. Pramoninių vamzdynų vibracijos kompensavimo sistemos: sugeria šiluminį plėtimąsi ir susitraukimą, tuo pačiu slopindama įrangos vibraciją veikimo metu;

2. Naftos chemijos pramonė: tinka transportuoti korozinę terpę ir užtikrinti lanksčias jungtis proceso vamzdynuose;

3. Energijos gamybos sistemos: Naudojamos katilų, šilumokaičių ir aušinimo cirkuliacinių vamzdynų vibracijai sumažinti ir kompensuoti;

4. Jūrų inžinerija: izoliuoja vibraciją laivo vamzdynuose ir atlaiko koroziją nuo druskos purškimo jūrinėje aplinkoje;

5. Aukštos temperatūros metalurgijos įranga: tinka aukštos temperatūros krosnims ir vamzdynų jungtims, kurioms kinta aukšta ir žema temperatūra;

6. ŠVOK sistemų kūrimas: užtikrina lanksčias jungtis ŠVOK sistemose, sumažina vamzdynų vibraciją ir triukšmą.

Praktinio taikymo pavyzdžiai

1 pavyzdys: Aukštos temperatūros proceso vamzdynų projektas pakrantės naftos perdirbimo gamykloje

Pakrantės naftos perdirbimo gamykla susidūrė su problemomis dėl dažno šiluminio poslinkio ir flanšinių jungčių nutekėjimo aukštos temperatūros naftos ir dujų vamzdynuose dėl užsitęsusių temperatūros svyravimų. Projekte naudojama JIDONGDA 316L nerūdijančio plieno gofruota lanksti metalinė žarna, kuri efektyviai kompensuoja šiluminę deformaciją ir atspari sulfidų korozijai. Sistema nepertraukiamai veikė penkerius metus be nuotėkių, todėl gerokai sumažėjo techninės priežiūros išjungimų dažnis ir padidino gamybos linijos stabilumą.

2 pavyzdys: didelio konteinerinio laivo vamzdynų atnaujinimo projektas

Pagrindinis okeaninio laivo variklio aušinimo vamzdynas nukentėjo dėl sienelių įtrūkimų ir sutrumpėjo eksploatavimo laikas dėl nuolatinės vibracijos. Siekiant išspręsti šią problemą, buvo sumontuotos pagal užsakymą pagamintos JIDONGDA gofruotos žarnos su dvigubo sluoksnio pynimu ir jūrine antikorozine danga. Šis sprendimas efektyviai pašalino vamzdynų rezonansą ir užtikrino atsparumą korozijai nuo jūrinės druskos purslų, pailgindamas vamzdyno tarnavimo laiką nuo trejų iki daugiau nei dešimties metų.

Pagrindinės produkto savybės

1. Labai lankstus gofruotas dizainas su puikiomis ašinės ir šoninės deformacijos galimybėmis, tinkamas sudėtingoms montavimo sąlygoms;

2. Išskirtinė šiluminė varža, galinti atlaikyti ekstremalias ciklines šilumines apkrovas;

3. Didelis atsparumas korozijai, suderinamas su daugumos pramoninių terpių transportavimu;

4. Efektyvus vibracijos slopinimas ir poslinkio kompensavimas, mažinantis įtempį vamzdynų sistemoje;

5. Stabili ir patvari konstrukcija, skirta ilgalaikiam nenutrūkstamam darbui pramoninėje aplinkoje;

6. Patikimas jungčių sandarinimas, žymiai sumažinantis vamzdyno nuotėkio riziką.

Pasirinktinės konfigūracijos parinktys

Pritaikomas konkrečioms eksploatavimo sąlygoms: visa 316L nerūdijančio plieno konstrukcija, dvisluoksnė armuota pynė, antistatinis dizainas, šilumos izoliacijos apvalkalas, įvairūs jungčių tipai, jūrinė antikorozinė danga, itin aukštos temperatūros versijos (virš 600°C) ir vakuumu sustiprintos konstrukcijos.

Pagrindiniai produkto pranašumai

1. Viso metalo lanksti jungtis, užtikrinanti žymiai didesnį patikimumą nei tradicinės guminės žarnos ir pašalinanti problemas, susijusias su senėjimu ar gedimu;

2. Integruotos poslinkio kompensavimo ir vibracijos slopinimo galimybės, pritaikomos sudėtingoms vamzdynų sąlygoms;

3. Atlaiko ekstremalias temperatūras ir slėgius; tinka įvairiems pritaikymams;

4. Atitinka pagrindinius pramonės standartus ir yra visuotinai taikomas įvairiose pramonės šakose;

5. Aukšto saugos faktoriaus konstrukcija, užtikrinanti stabilų veikimą ir kontroliuojamą riziką;

6. Plačiai naudojamas visame pasaulyje pagal įvairius scenarijus ir įrodytas pramonės pritaikymas.

Dažnai užduodami klausimai

1 klausimas: kaip pasirinkti tarp 304 ir 316 l gofruotų lanksčių metalinių žarnų? Koks skirtumas?

316L klasės sudėtyje yra molibdeno, kuris padidina atsparumą chlorido jonams, rūgštims, šarmams ir sulfidams; jis yra specialiai sukurtas labai korozinėms aplinkoms, pavyzdžiui, jūros / pakrantės aplinkoms arba cheminio apdorojimo įmonėms. JIDONGDA gali pateikti tikslias medžiagų pasirinkimo rekomendacijas, pagrįstas konkrečia darbo aplinka, temperatūra ir eksploatavimo sąlygomis.

2 klausimas: ar gaminys gali vienu metu atlaikyti aukštą temperatūrą ir aukštą slėgį?

A: Taip, jis skirtas veikti tuo pačiu metu aukštos temperatūros ir aukšto slėgio sąlygomis; tačiau atkreipkite dėmesį, kad medžiagos leistinas darbinis slėgis mažėja kylant temperatūrai. Todėl eksploataciniai parametrai turi būti koreguojami (sumažinti) pagal standartus, kai jie naudojami aukštos temperatūros aplinkoje. Esant itin aukštai temperatūrai (virš 600°C) ir aukštam slėgiui, rekomenduojame naudoti JIDONGDA specializuotą itin aukštos temperatūros versiją, kad būtų užtikrintas ilgalaikis eksploatavimo saugumas.

3 klausimas: koks yra gaminio tarnavimo laikas ir kuriuos elementus reikia reguliariai tikrinti?

A: Tarnavimo laikas priklauso nuo eksploatavimo sąlygų; Naudojant standartinėse šildymo sistemose, gaminio tarnavimo laikas yra 10–15 metų; tačiau vamzdynus, prijungtus prie aukšto dažnio vibraciją generuojančios įrangos, rekomenduojama keisti kas 3–5 metus ir kasmet atlikti patikrinimus. Planinių patikrinimų metu ypatingas dėmesys turėtų būti skiriamas tokioms problemoms kaip pynimo susidėvėjimas, žarnos korpuso deformacija, korozija prijungimo vietose ir skysčio nutekėjimas; aptikus bet kokius pažeidimus, reikia nedelsiant pakeisti.
