Nerūdijančio plieno pinta metalinė žarna

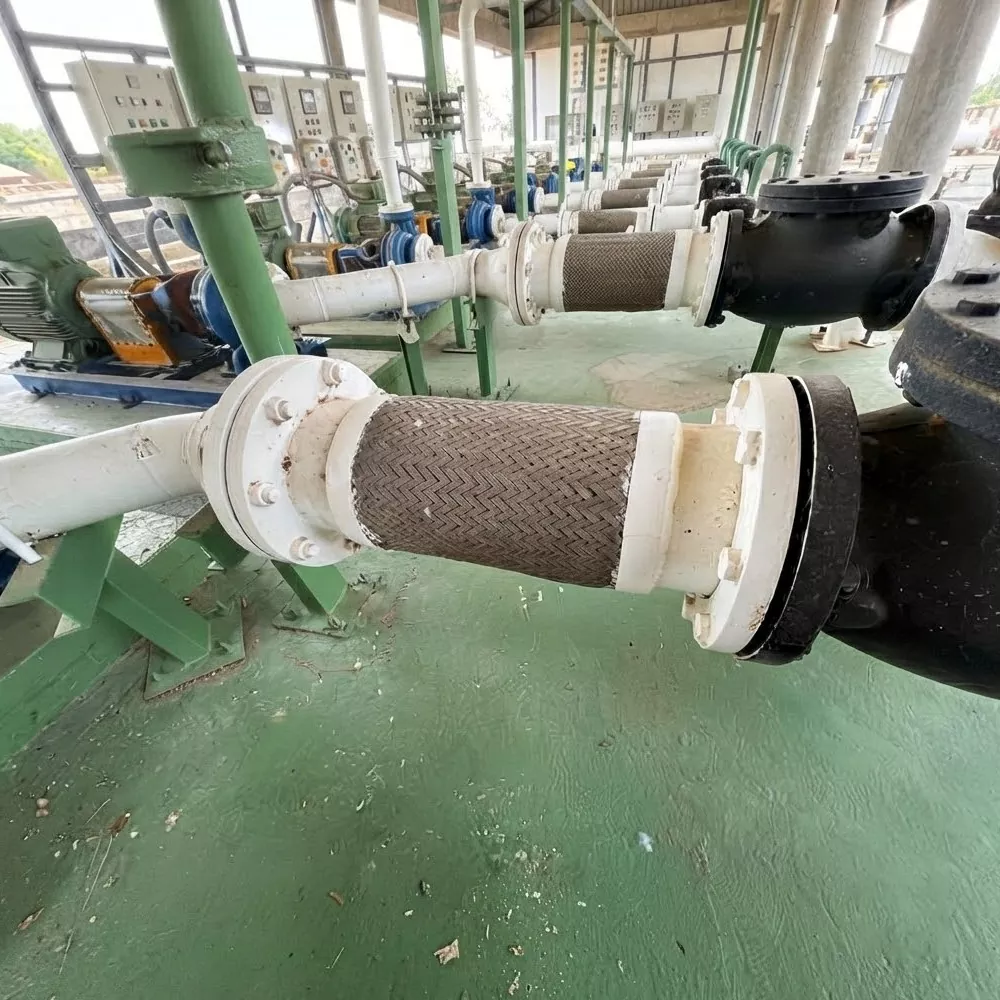

Tradiciniai standūs vamzdynai yra jautrūs įtrūkimams, laisvoms jungtims ir nuotėkiams dėl įrangos vibracijos, kelių ašių poslinkio arba šiluminės deformacijos. JIDONGDA nerūdijančio plieno pintos metalinės žarnos, derinančios lankstumą, mechaninę apsaugą ir patikimą sandarinimą, yra puiki alternatyva kietiems vamzdynams. Jų dviejų sluoksnių apsauginė konstrukcija, turinti vidinį gofruotą vamzdį, kad būtų galima prisitaikyti prie deformacijų, ir išorinę pynę, užtikrinančią didesnę apsaugą, sugeria eksploatacines apkrovas ir kompensuoja dujotiekio poslinkį. Šios žarnos ilgą laiką išlaiko sandariklio vientisumą ir veikimo stabilumą, net esant ekstremalioms temperatūroms ir slėgio svyravimams. Jie plačiai naudojami skysčių transportavimo sistemoms, susijusioms su besisukančia įranga (pvz., siurbliais, kompresoriais ir generatorių agregatais), prijungti ir yra pagrindinė šiuolaikinių pramoninių hidraulinių sistemų sudedamoji dalis.

Pagrindiniai produkto pranašumai

1. Kelių plokštumų poslinkių kompensavimas

Atlaiko ašinius, šoninius ir kampinius poslinkius; sumažina dujotiekio įtempimus, atsirandančius dėl įrangos veikimo ir šiluminio plėtimosi/susitraukimo, taip užkertant kelią vamzdžių plyšimui ir jungčių atsipalaidavimui.

2. Efektyvus vibracijos slopinimas ir apsauga

Efektyviai sugeria ir izoliuoja besisukančios įrangos (pvz., siurblių ir kompresorių) vibracijas, neleidžiant perduoti gretimų komponentų ir vamzdynų, o tai žymiai sumažina įrangos gedimų dažnį.

3. Itin platus temperatūros diapazonas

Atlaiko temperatūrą nuo -196°C iki +450°C, atitinka eksploatacinius reikalavimus ekstremalioms sąlygoms, tokioms kaip kriogeninio skysčio transportavimas, aukštos temperatūros garų cirkuliacija ir karštų pramoninių terpių perkėlimas.

4. Puikus atsparumas korozijai

Pagaminta iš SS304 arba SS316L nerūdijančio plieno, užtikrinančio atsparumą oksidacijai, rūgštims, šarmams ir abrazyviniam nusidėvėjimui; užtikrina ilgalaikį stabilumą agresyvioje aplinkoje (pvz., jūrų ir chemijos pramonėje) ir garantuoja ilgesnį tarnavimo laiką.

5. Kompaktiškumas, lankstumas ir montavimo paprastumas

Lengva ir lanksti medžiaga leidžia maršrutizuoti siaurose arba sudėtingose ​​įrangos erdvėse; tai supaprastina montavimą ir sumažina projekto laiką.

6. Pritaikomos specifikacijos ir jungčių tipai

Palaiko įvairias prijungimo parinktis, įskaitant BSP ir NPT sriegius, ANSI/DIN flanšus, greito sujungimo movas ir suvirinimo galus; skersmuo, ilgis ir pynimo konfigūracija (vieno arba dvigubo sluoksnio) gali būti pritaikyti konkrečioms darbo sąlygoms.

Griežtas veikimo bandymas ir kokybės kontrolė

1. Testavimo standartai

Nerūdijančio plieno pintos metalinės žarnos gaminamos ir išbandytos griežtai laikantis pramoninių vamzdynų saugos standartų EN ISO 10380 ir ASME B31.3; jie atitinka tarptautinius techninius reikalavimus dėl pramonės įrangos saugos, lankstumo ir vibracijos slopinimo.

2. Imituotos darbo sąlygos

Atliekami išsamūs bandymai, apimantys tiek standartines, tiek ekstremalias pramonines eksploatavimo sąlygas, įskaitant ilgalaikes dinamines vibracijos apkrovas, kelių krypčių poslinkių modeliavimą, ciklinį slėgio bandymą esant 25 barams ir terminį ciklą nuo -196°C iki +450°C.

3. Pagrindiniai testo rezultatai

- Impulso nuovargio testas: imituojamas veikimas, viršijantis 250 000 ciklų; išlaikomas stabilus lankstumas ir sandarumas esant ilgalaikiams vibracijos ir slėgio svyravimams, be gedimo ar gedimo požymių.

- Jungties stiprumo testas: jungiamosios detalės sėkmingai išlaikė plyšimo ir mechaninės apkrovos testus, užtikrinant jungties patikimumą ir sandarų sandarumą, o tai žymiai sumažina būsimos priežiūros poreikį.

- Struktūrinio stabilumo testas: po ilgo terminio ciklo ir vibracijos/smūgio bandymo pynimo sluoksnis ir gofruotas vidinis vamzdis išlaikė struktūrinį vientisumą be deformacijų ar pažeidimų, o tai rodo didesnį nuovargio stiprumą.

Praktinio taikymo pavyzdys

1 atvejis: taikymas nepertraukiamo liejimo mašinos (CCM) hidraulinėje sistemoje metalurgijos gamykloje

Didelė buitinė metalurgijos įmonė iš pradžių naudojo standųjį varinį vamzdyną savo nuolatinio liejimo mašinos hidraulinėje sistemoje. Dėl užsitęsusios įrangos vibracijos ir dažno vamzdžių lankstymo atsirado susisukimų ir nutekėjimų, todėl dažnai buvo stabdoma priežiūra ir didelės eksploatacijos išlaidos. Perėjus prie JIDONGDA nerūdijančio plieno pintų metalinių žarnų, galinčių atlaikyti 8 MPa darbinį slėgį, o minimalus lenkimo spindulys yra tik tris kartus didesnis už vamzdžio skersmenį, nuotėkio ir plyšimo problemos buvo visiškai pašalintos. Įrangos gedimų procentas sumažėjo 90%, o priežiūros išlaidos vienam įrenginiui sumažėjo 40%, užtikrinant nuolatinį ir stabilų hidraulinės sistemos darbą.

Praktinio taikymo pavyzdys Nr. 2: Jūros platformos vamzdynų projektas

Pietryčių Azijos inžinerijos įmonei, besispecializuojančiai atviroje jūroje vykdomuose projektuose, reikėjo vamzdynų tiekti energiją ir darbinius skysčius į atviroje jūroje esančią platformą. Vamzdynai turi atlaikyti atšiaurias eksploatavimo sąlygas, įskaitant druskos purslų koroziją, vėjo ir bangų sukeltas vibracijas ir temperatūros svyravimus. JIDONGDA tiekė pagal užsakymą sukurtas žarnas su SS316L korozijai atspariu nerūdijančio plieno pynimu ir apsauginiais išoriniais apvalkalais. Po trejų metų nepertraukiamo eksploatavimo atviroje jūroje žarnose nebuvo jokių korozijos, nuotėkio ar konstrukcinių pažeidimų požymių. Jie sėkmingai atlaikė agresyvią jūrinę aplinką, užtikrino saugų ir stabilų platformos vamzdynų sistemos veikimą, o klientui leido ženkliai sumažinti įrangos keitimo ir priežiūros išlaidas.

Pagrindinės taikymo sritys

1. Pramoninė įranga: pramoniniai siurbliai, kompresoriai, generatoriai, automatizuotos gamybos linijos

2. Energetikos sektorius: atsinaujinančios energijos įrenginiai, šiluminės energijos sistemos, kriogeninių skysčių transportavimo sistemos

3. Laivų įranga: laivų varikliai, laivų vamzdynų sistemos, jūrinės platformos pagalbinė įranga

4. Bendroji pramonė: garo ir ŠVOK sistemos, tiksli gamybos įranga, cheminių skysčių transportavimo sistemos

Išsamios techninės specifikacijos

Prekės ženklo ir paslaugų pranašumai

JIDONGDA nerūdijančio plieno pintos metalinės žarnos yra specializuota įmonė, integruojanti lanksčių nerūdijančio plieno žarnų MTTP, gamybą ir pardavimą. Mes naudojame brandžius gamybos procesus, įskaitant formavimą, pynimą ir suvirinimą, ir griežtai laikomės gamybos standartų, užtikrindami, kad mūsų produktai atitiktų tarptautines pramonės normas. Turėdami ilgametę bendradarbiavimo su pasauliniais įrangos gamintojais, inžinerijos rangovais ir pramonės priežiūros paslaugų teikėjais patirtį, savo produkciją eksportuojame į Šiaurės ir Lotynų Ameriką, Europą ir Aziją. Siūlome originalios įrangos gamintojų paslaugas ir individualius dizaino sprendimus su greitu apyvartiniu laiku, taip pat profesionalią techninę pagalbą montavimui ir eksploatavimui, tiekiant ekonomiškus pramoninių žarnų sprendimus klientams visame pasaulyje.

Dažnai užduodami klausimai

1 klausimas: ar JIDONGDA nerūdijančio plieno pintos metalinės žarnos gali kompensuoti daugiamatį vamzdyno poslinkį?

Mūsų gaminiai yra specialiai sukurti taip, kad būtų galima valdyti trimačius vamzdynų deformacijas. Žarnos tiksliai kompensuoja ašinius, šoninius ir kampinius poslinkius, atsiradusius dėl įrangos veikimo ir šiluminių svyravimų, kartu išlaikant konstrukcijos vientisumą ir sandarumą.

2 klausimas: kuo skiriasi SS304 ir SS316L žarnų medžiagos ir kurią turėčiau pasirinkti?

A2: SS304 siūlo optimalų sąnaudų ir našumo balansą bei gerą atsparumą oksidacijai, todėl jis tinka standartinėms pramoninėms reikmėms, kuriose naudojami garai, išgrynintas vanduo ir bendros pramoninės dujos. SS316L pasižymi puikiu atsparumu rūgštinei ir šarminei korozijai, taip pat padidina atsparumą smūgiams žemoje temperatūroje, todėl idealiai tinka sudėtingoms reikmėms, tokioms kaip jūrų aplinka, cheminis apdorojimas ir kriogeninių skysčių tvarkymas; medžiagos pasirinkimas gali būti pritaikytas prie konkrečių eksploatavimo sąlygų ir terpės pobūdžio.

3 klausimas: ar JIDONGDA siūlo pagal užsakymą pagamintas žarnas?

A3: Taip. Specifikacijos, tokios kaip žarnos skersmuo ir ilgis, pynimo sluoksniai, galinių jungčių ir apsauginių dangtelių tipai, gali būti pritaikyti pagal kliento reikalavimus. Mūsų techninė komanda yra pasirengusi sukurti individualius sprendimus, pagrįstus konkrečiomis eksploatavimo sąlygomis ir įrangos parametrais; taip pat atliekame gamybos užsakymus pagal individualias specifikacijas.
