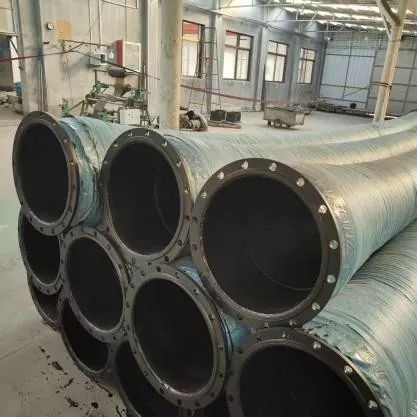

Plienine viela spirale sustiprinta didelio skersmens guminė žarna

JIDONGDA plieninės vielos spirale sustiprinta didelio skersmens guminė žarna yra skirta didelėms apkrovoms, kurioms būdingas didelis slėgis, didelis srautas ir didelė smūginė apkrova. Jo konstrukcija pasižymi daugiasluoksne armavimo konstrukcija, pagaminta iš itin stiprios plieninės vielos, sujungtos su aukštos kokybės kompozitine guma; visi komponentai susidaro per vieną aukštos temperatūros vulkanizavimo procesą. Tai užtikrina stabilų ir patvarų veikimą sudėtingose ​​​​aplinkose, pavyzdžiui, kasyklose, pakrančių zonose ir statybvietėse po atviru dangumi.

Plienine viela spirale sustiprinta didelio skersmens guminė žarna sujungia puikų lankstumą ir didelę apkrovą. Jis sugeria įrangos vibracijas, kompensuoja įrengimo neatitikimus ir šiluminį plėtimąsi ar susitraukimą, atlaiko nuolatinius vidinio slėgio šuoliais bei išorinius poveikius. Palyginti su standartinėmis audiniu sustiprintomis guminėmis žarnomis, šis gaminys turi reikšmingų pranašumų: atsparumas vakuuminiam griuvimui, matmenų stabilumas (atsparumas tempimui) ir didelis atsparumas dilimui. Dėl to jis yra labai svarbus didelio masto pramoninių vamzdynų, skirtų srutų ir birioms medžiagoms gabenti dideliais atstumais, komponentas.

Daugiasluoksnė struktūra ir pagrindiniai privalumai

1. Dėvėjimui atsparus vidinis darbinis sluoksnis

Pagaminta iš itin dilimui atsparios natūralios ir sintetinės gumos mišinio, lygus vidinis sluoksnis sumažina pasipriešinimą srautui. Jis atsparus erozijai ir trinčiai nuo smėlio ir žvyro dalelių, sulėtindamas vidinės sienos susidėvėjimą, kai liečiasi su tokiomis medžiagomis kaip mineralinė rūda, jūros dumblas ir pelenų nuosėdos.

2. Spiralinės plieninės vielos armavimo sluoksnis

Kelios didelio stiprumo plieninės vielos gijos spirališkai suvyniotos fiksuotu kampu, sudarydamos pirminę laikančiąją karkasą, kuri atlieka keturias pagrindines funkcijas:

- Padidina vardinį slėgį

- Užtikrina aukštą atsparumą neigiamam slėgiui, neleidžia sugriūti siurbimo operacijų metu

- Apriboja radialinį žarnos korpuso išsiplėtimą esant slėgiui

- Padidina bendrą konstrukcijos stabilumą ir atsparumą smūgiams

3. Tarpinis buferinis sluoksnis

Elastingas guminis sluoksnis, esantis tarp armavimo sluoksnio ir išorinio guminio dangtelio; jis išsklaido momentinių slėgio šuolių poveikį, sumažina sluoksnių atsiskyrimo riziką ir žymiai pagerina atsparumą nuovargiui ilgai cikliškai siurbiant skystį.

4. Atsparus oro sąlygoms išorinis apsauginis sluoksnis

Modifikuotas, senėjimui atsparus išorinis guminis dangtelis, sukurtas taip, kad atlaikytų įvairius išorinius veiksnius: UV degradaciją dėl aplinkos poveikio, ozono įtrūkimus pramoninėse zonose, druskos purslų koroziją pakrantės zonose ir mechaninį dilimą kėlimo ir montavimo metu.

Pagrindinės taikymo sritys

1. Kasybos pramonės transporto sistemos: mineralinių srutų, atliekų, anglių srutų ir perdirbimo medžiagų transportavimas; tinka siurbti daug smėlio turinčias srutas ir vakuuminėms operacijoms.

2. Uosto gilinimas ir melioracija: naudojamas su gilinimo vamzdynais jūriniam smėliui, upių dumblui ir užpildų medžiagoms transportuoti; plaukiojančių vamzdynų konfigūracijos, galimos operacijoms jūroje.

3. Naftos ir dujų pramonė: gręžimo purvo, pramoninių cirkuliacinių skysčių ir susijusių medžiagų transportavimas.

4. Inžinerinė technika ir siurblinės: didelių žemsiurbių, pramoninių vandens siurblių ir sunkiosios įrangos vamzdynų jungtys; vibracijos slopinimas eksploatacijos metu.

5. Energetikos ir aplinkosaugos sektoriai: srutų cirkuliacija jėgainių desulfuravimui, pelenų/šlako transportavimas krosnyje ir pramoninių atliekų apdorojimo vamzdynai.

6. Metalurgijos pramonė: nuolatinis labai abrazyvinių mineralinių miltelių ir granuliuotų lydymo terpių transportavimas.

Pagrindinės produkto savybės

1. Daugiasluoksnė spiralinės plieninės vielos konstrukcija, užtikrinanti puikų atsparumą slėgiui ir smūgiams.

2. Puikus atsparumas neigiamam slėgiui; tinka tiek siurbimui, tiek išleidimui, neleidžiant žarnai subyrėti vakuume.

3. Galimybė gaminti didelio skersmens gamybą; mažas skysčio pasipriešinimas užtikrina didesnį transportavimo efektyvumą.

4. Didelis lankstumas ir kompensavimo galimybės; sugeria įrangos vibraciją ir pašalina įtempių koncentraciją vamzdynų sistemoje.

5. Integruotas atsparumas dilimui ir oro sąlygoms; užtikrina patikimą tarnavimo laiką atšiaurioje aplinkoje, pavyzdžiui, kasyklose ir atviroje jūroje esančiose platformose.

6. Mažos priežiūros išlaidos; paprastas montavimas, nuėmimas ir montavimo vietoje pakeitimas sumažina įrangos prastovos laiką.

Pasirinktinės konfigūracijos parinktys

1. Patobulintas poliuretano (PU) vidinis pamušalas.

2. Specializuota ypač atspari dilimui konstrukcija, skirta mineralinių srutų siurbimui.

3. Karščiui atspari versija (nuolatiniam darbui aukštesnėje nei 120°C temperatūroje).

4. Alyvai atsparus gumos mišinys.

5. Antistatinis ir sprogimui atsparus dizainas.

6. Integruota plūdrumo sistema (plaukiojančios žarnos).

7. ANSI, DIN, JIS arba BS standartiniai flanšai.

8. Universalios greito sujungimo movos.

Konkurenciniai pranašumai

✔ Tvirta konstrukcija su daugiasluoksniu sutvirtinimu su didelio stiprumo plieninės vielos spirale

✔ Puikus atsparumas tiek teigiamam slėgiui, tiek vakuumui

✔ Tinka naudoti įvairiose ir sudėtingose ​​pramoninėse transportavimo srityse

✔ Galimybė gaminti nestandartinius, didelio skersmens gaminius ekstremalioms eksploatavimo sąlygoms

✔ Išsamios OEM ir ODM gamybos paslaugos

✔ Didelė patirtis tiekiant įrangą vietiniams ir tarptautiniams inžineriniams projektams

Inžinerinio projekto įgyvendinimo pavyzdys

1 pavyzdys: Melioracijos projektas jūrų uoste (Pietryčių Azija)

Reikalavimai projektui: Melioracijai reikalingas 12 km ilgio jūrinis dujotiekis, skirtas nuolatiniam jūriniam smėliui, sumaišytam su skalda ir žvyru, transportuoti. Didelio skersmens plūduriuojančios siurbimo ir išleidimo žarnos turėjo atlaikyti druskos purškimą ir veikti siurbimo sąlygomis (neigiamas slėgis).

JIDONGDA sprendimas: DN600 plienine viela sustiprintos plūduriuojančios guminės žarnos su labai atspariu korozijai išoriniu gumos sluoksniu (jūrinės klasės) ir DIN standarto flanšais.

Eksploatacijos rezultatai: 24 mėnesiai nepertraukiamo veikimo be žarnos deformacijos (išlyginimo) ir išorinio gumos sluoksnio įtrūkimų dėl druskos purslų poveikio. Palyginti su įprastomis gilinimo žarnomis, keitimo dažnis sumažėjo 70%. Produktai sėkmingai išlaikė nepriklausomus kokybės patikrinimus, skirtus jūrų inžinerijos reikmėms, ir tapo pageidaujamu rangovo pasirinkimu.

DUK

1 klausimas: koks yra JIDONGDA plieninės vielos spirale sustiprintos didelio skersmens guminės žarnos maksimalus neigiamas slėgis? Ar jie tinkami tolimojo siurbimo operacijoms gilinant?

A: Standartiniai modeliai atlaiko -0,09 MPa neigiamą slėgį be deformacijų, o pagal užsakymą pagaminti modeliai su sustiprintomis spiralinėmis konstrukcijomis gali veikti gilaus vakuumo sąlygomis iki -0,098 MPa. Jie visiškai tinka siurbimo ir iškrovimo operacijoms, įskaitant tolimųjų atstumų gilinimą ir kasyklų atliekų transportavimą. Galima įrengti papildomus plūdrumo elementus vežant jūra dideliais atstumais.

2 klausimas. Kokias galimybes galima naudoti dirbant su aukštos temperatūros, riebiomis arba degiomis/sprogiomis terpėmis?

A: Siūlomi trijų tipų specializuoti sprendimai: aukštai temperatūrai atsparios konstrukcijos (nuolatiniam darbui virš 120°C temperatūroje); produktai, pagaminti iš alyvai atsparios kompozitinės gumos nitrilo kaučiuko (NBR) pagrindu, skirtos žalios naftos, hidraulinių alyvų ar organinių tirpiklių transportavimui; ir antistatinės, sprogimui atsparios konstrukcijos, sukurtos taip, kad išsklaidytų dėl terpės trinties susidariusią statinę elektrą (tinka tvarkyti degius naftos produktus). Pateikiamos visų specializuotų gaminių bandymų ataskaitos, apimančios medžiagų savybes ir eksploatacines charakteristikas.

3 klausimas: su kokiais tarptautiniais movų standartais produktai yra suderinami? Ar JIDONGDA gamykla gali tiekti visiškai surinktus įrenginius?

A: Žarnos yra suderinamos su keturiais pagrindiniais flanšų standartais (ANSI, DIN, JIS, BS), taip pat su įvairių tipų greitai sujungiamomis movomis. Mes siūlome visapusišką sprendimą, apimantį pjovimą, flanšo presavimą, monolitinio vulkanizavimo surinkimą ir hidrostatinį bandymą; gatava produkcija – su jungiamosiomis detalėmis – pristatoma tiesiai į vietą, todėl klientui nebereikės tolesnio apdorojimo ir sumažinama nuotėkio rizika išorinėse prijungimo vietose.
