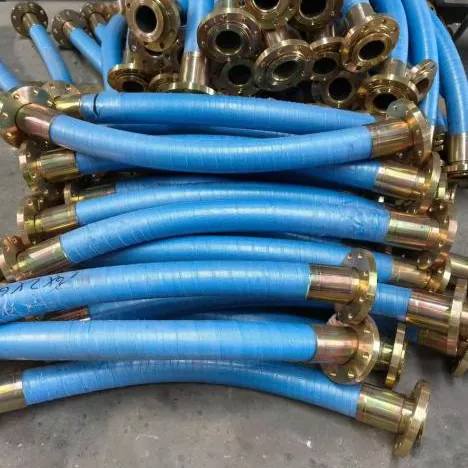

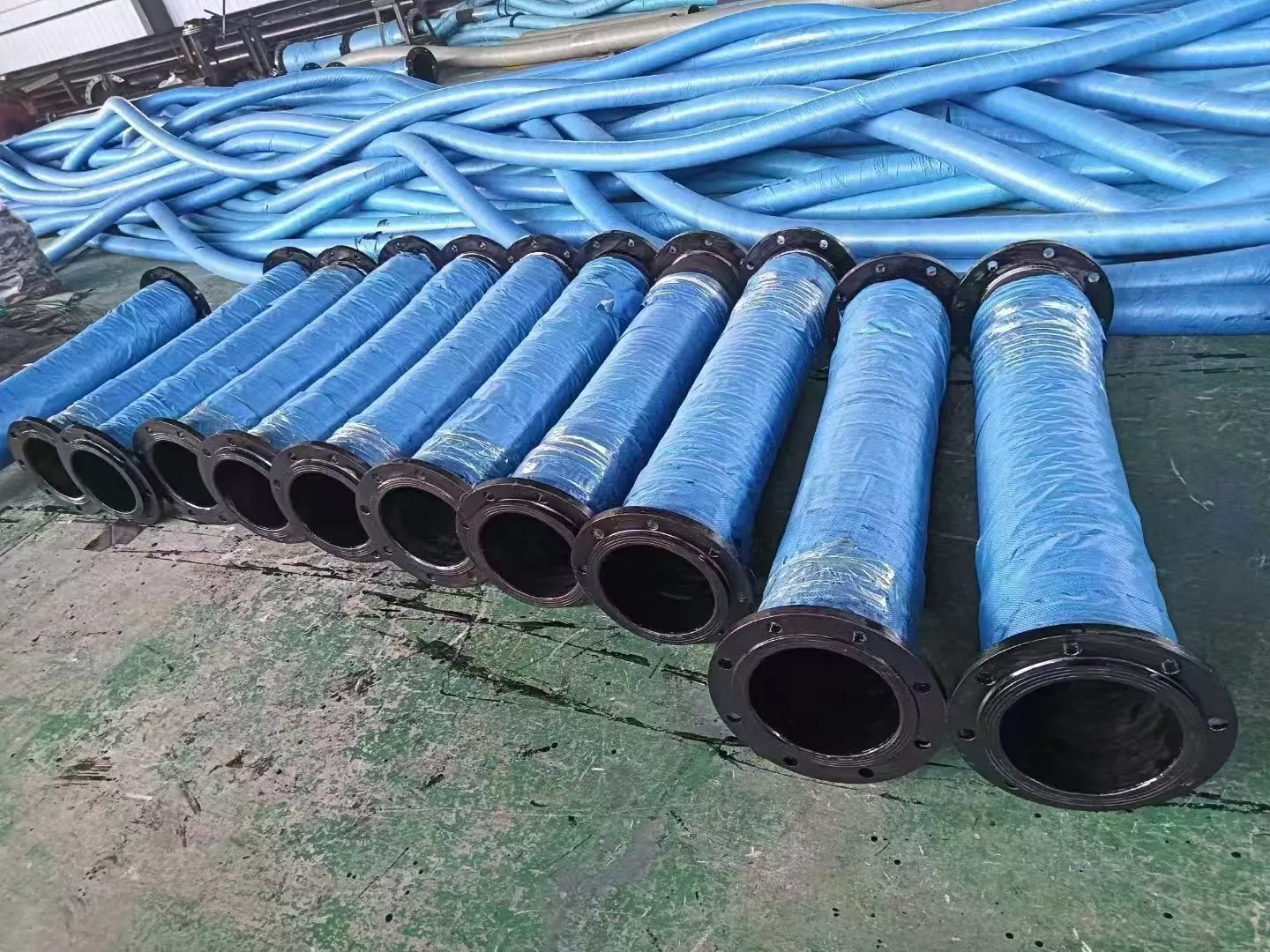

Didelio skersmens siurbimo ir išleidimo guminė žarna su flanšais

Didelio skersmens siurbimo ir išleidimo guminė žarna su flanšu yra pramoninė žarna, naudojama lanksčiam didelio srauto terpės transportavimui. Jis daugiausia sprendžia stacionarių vamzdynų ir siurblių, įrangos ar kilnojamųjų vamzdynų sistemų sujungimą, poslinkį ir įsiurbimo / išleidimo sąlygų pritaikymą.

Remiantis esama gaminio informacija, ši serija daugiausia naudojama vandeniui, jūros vandeniui, srutoms, mineralinėms srutoms, smėliui, žvyrui, atliekoms ir kai kuriems pramoniniams skysčiams transportuoti.

JIDONGDA žarna gali sukonfigūruoti gaminius pagal klientų specifikacijas, techninius parametrus, brėžinius ar faktines darbo sąlygas.

Perkant rekomenduojama patvirtinti vidinį skersmenį, ilgį, darbinį slėgį, vakuuminį slėgį, terpę, temperatūrą ir flanšo standartą, kad įsitikintumėte, jog žarnos konstrukcija atitinka tikrąją dujotiekio sistemą.

Palyginti su įprastomis žarnomis, daugiausia naudojamomis teigiamo slėgio transportavimui, šis gaminys prideda spiralinės plieninės vielos atramos konstrukciją, kuri gali padėti siurbti ir vakuumuoti.

Daugiasluoksnis audinio/kordo audinio armavimo sluoksnis naudojamas darbiniam slėgiui atlaikyti, o vidinė guma ir išorinė guma parenkamos pagal terpę, temperatūrą ir darbo aplinką.

Darbo principas ir struktūrinis derinys

Didelio skersmens siurbimo ir išleidimo flanšinė guminė žarna užtikrina terpės transportavimą derinant:

Vidinis gumos sluoksnis + armatūros sluoksnis + spiralinis plieninės vielos karkasas (pagal modelio konfigūraciją) + išorinis gumos sluoksnis + galiniai flanšai

Išleidimo operacijos metu vidinį slėgį daugiausia palaiko armavimo sluoksnis.

Siurbimo arba vakuumo veikimo metu spiralinės plieninės vielos karkasas palaiko perimetrą ir padeda sumažinti žarnos išsilyginimo ir žlugimo riziką.

Galiniai flanšai naudojami varžtinėms jungtims su siurbliais, vožtuvais, vamzdynais ir kita įranga.

Flanšo specifikacijos gali būti patvirtintos pagal vietoje esančius vamzdynų standartus arba kliento brėžinius, taip sumažinant montavimo problemas, kylančias dėl nesutampančių jungties matmenų.

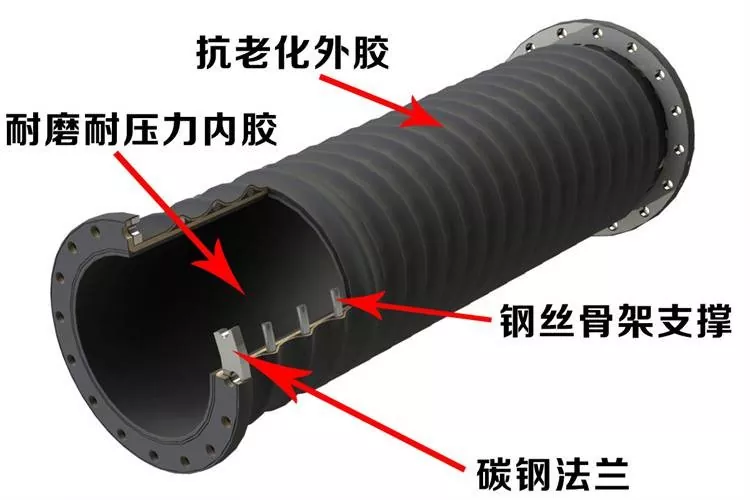

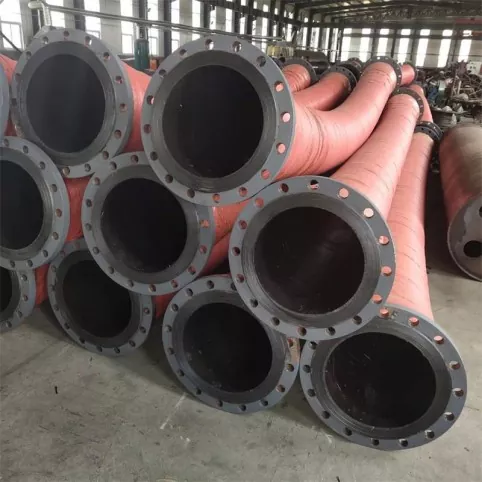

Produkto struktūros iliustracija

Struktūra: dilimui atspari vidinė guma, armatūros sluoksnis, spiralinės vielos karkasas, išorinė guma ir anglinio plieno flanšas

Pagrindinės struktūros aprašymas

• Vidinis gumos sluoksnis:
Tiesiogiai susisiekia su transportavimo terpe. Tinkamos gumos medžiagos gali būti parenkamos pagal tokias terpes kaip vanduo, srutos, mineralinės srutos, smėlis ir žvyras, taip pat faktines eksploatavimo sąlygas.

• Sustiprintas audinio sluoksnis:
Naudojama daugiasluoksnė laido audinio / audinio sutvirtinimo struktūra, kad atlaikytų pagrindinę slėgio apkrovą.

• Spiralinis plieninės vielos karkasas:
Naudojamas konstrukciniams sprendimams, kuriems reikalingas siurbimas arba vakuuminis transportavimas, užtikrinantis atramą žarnos korpusui.

• Išorinis gumos sluoksnis:
Suteikia išorinę apsaugą ir gali būti parenkama pagal atsparumą senėjimui, atsparumą dilimui ir eksploatavimo lauke sąlygas.

• Galinis flanšas:
Gali būti komplektuojami su anglinio plieno arba nerūdijančio plieno flanšais ir derinami pagal kliento standartus, matmenis ar brėžinius.

Pagrindiniai privalumai

Didelio skersmens transportavimas:
Galimos įvairios didelio skersmens specifikacijos, tinkamos didelio srauto laikmenoms transportuoti. Faktinis turimas skersmens diapazonas turi būti patvirtintas pagal techninius reikalavimus.

Siurbimo ir iškrovimo pritaikymas:
Pagal konstrukcinę konfigūraciją jis gali būti naudojamas terpės siurbimui, išleidimui arba kombinuotam įsiurbimui ir iškrovimui.

Patogus flanšinis sujungimas:
Flanšai gali būti konfigūruojami pagal bendrus standartus, tokius kaip GB, DIN, ANSI, JIS, ASME ir klientų brėžinius.

Pasirenkami dilimui atsparūs sprendimai:
Abrazyvinėms terpėms, tokioms kaip srutos, mineralinės srutos, smėlis ir žvyras, pagal nusidėvėjimo sąlygas gali būti parenkamos tinkamos vidinės gumos ir armavimo konstrukcijos.

Lankstus ryšys:
Guminės žarnos suteikia tam tikrą lenkimo ir poslinkio pritaikomumą, tinka įrangos vibracijai, vamzdyno poslinkiui ir įrengimo nuokrypio sąlygoms.

Pritaikyta pagal darbo sąlygas:
Galimi OEM ir nestandartiniai pritaikymai pagal skersmenį, ilgį, slėgį, vakuuminį slėgį, temperatūrą, gumos medžiagą, flanšo specifikacijas ir spalvą.

Techninės specifikacijos

Šie parametrai yra sudaryti iš esamos produkto informacijos. Kadangi skirtingi skersmenys, konstrukcijos, ilgiai ir eksploatavimo sąlygos gali turėti įtakos galutiniam eksploatavimui, formaliai perkant turi viršenybę patvirtinti techniniai parametrai/brėžiniai.

Specifikacijos patvirtinimo pastaba:
Pradinėje gaminio informacijoje yra du skirtingi skersmens diapazono aprašymai: „DN100–DN1000“ ir „DN100–DN2000“, o dabartinėje parametrų lentelėje nurodyta iki DN500. Siekiant išvengti nenuoseklios informacijos svetainėje, prieš paskelbiant rekomenduojama patvirtinti galutinį didelio skersmens tiekimo diapazoną pagal faktines gamybos ir tiekimo galimybes.

Taikymo scenarijai

Kasyba

Naudojamas mineralinėms srutoms, nuosėdoms ir srutoms, kuriose yra dalelių, transportuoti.

Labai abrazyvinėms terpėms vidinė gumos medžiaga ir armatūros struktūra turi būti parenkama pagal dalelių dydį, koncentraciją, srauto greitį ir slėgį.

Gilinimas

Tinka gilinimo laivams, srutų siurbliams, purvo išleidimo vamzdynams ir kai kurioms povandeninėms transportavimo sistemoms.

Gali būti naudojamas srutų, dumblo, smėlio ir kitų medžiagų išsiurbimui ir išleidimui.

Uostai ir terminalai

Naudojamas skysčių arba medžiagų tiekimo sistemose, kurioms reikia didelio skersmens talpos ir lanksčių jungčių.

Flanšo specifikacijas galima konfigūruoti pagal prijungimo vietoje reikalavimus.

Smėlis ir žvyras

Tinka smėliui, žvyrui, vandens-smėlio mišiniams, skiediniui ir kitoms dalelių turinčioms medžiagoms transportuoti.

Dėvėjimui atsparios konstrukcijos gali būti parenkamos pagal faktines trinties sąlygas.

Plieno pramonė

Gali būti naudojamas pramoniniam vandeniui, srutoms, mineralinėms srutoms ir kai kurioms pramoninėms terpėms transportuoti.

Taip pat tinka lanksčioms vamzdynų jungtims tarp didelės apimties įrangos.

Statyba ir inžinerija

Pagal slėgio lygį, vidutinę ir konstrukcinę konfigūraciją jis gali būti naudojamas statybinėje įrangoje ir inžineriniuose projektuose skysčių ar medžiagų transportavimui.

Pramoninių medžiagų pervežimas

Tinka pramoninėms transportavimo sistemoms, tokioms kaip energija, vandens valymas ir inžinerinė įranga.

Galimi individualūs sprendimai, atsižvelgiant į laikmeną ir faktines veikimo sąlygas.

Pasirinkimo vadovas ir pirkimo patvirtinimas

Perkant didelio skersmens įsiurbimo ir išleidimo flanšinę guminę žarną nerekomenduojama nurodyti tik pagal vidinį skersmenį.

Siurbimo ir išleidimo žarnoms vakuuminis slėgis, vidutinis dilimas, temperatūra ir flanšinės jungties reikalavimai turės įtakos galutinei konstrukcijos konfigūracijai ir aptarnavimo našumui.

• Pirmiausia patvirtinkite tiekimo terpę:
Vanduo, jūros vanduo, srutos, mineralinės srutos, atliekos, smėlis, žvyras ar kitos pramoninės terpės.

• Patvirtinkite darbo sąlygas:
Srauto greitis, darbinis slėgis, darbinis vakuumo slėgis, vidutinė temperatūra, vidutinė koncentracija ir dalelių dydis.

• Patvirtinkite diegimo reikalavimus:
Vidinis skersmuo, ilgis, lenkimo / poslinkio reikalavimai, flanšo standartas, flanšo matmenys ir sandarinimo paviršiaus tipas.

• Didelio dilimo darbams, pvz., mineralinėms srutoms, atliekoms ir smėliui/žvyrui:
Turi būti patvirtintas dilimui atsparus vidinis gumos tirpalas.

• Siurbimo arba vakuuminio transportavimo reikmėms:
Reikėtų nurodyti vakuuminio slėgio lygį ir patvirtinti, ar reikalingas spiralinės plieninės vielos karkasas.

• Nestandartiniams projektams:
Techniniam patvirtinimui rekomenduojama pateikti brėžinius, senus žarnų pavyzdžius arba tikrus prijungimo matmenis.

Eksploatavimo atsargumo priemonės

· Darbinis slėgis, vakuumo slėgis ir temperatūra neturi viršyti patvirtinto žarnos modelio leistino diapazono. Konkretūs apribojimai taikomi gaminio techninio patvirtinimo dokumentuose.

· Perduodant abrazyvinę terpę, pvz., smėlį ir mineralines srutas, reikia pasirinkti tinkamą vidinę gumos struktūrą pagal faktines nusidėvėjimo sąlygas, o žarnos korpusas turi būti reguliariai tikrinamas.

· Prieš montuodami flanšą patikrinkite flanšo standartą, varžtų skylių atstumą, sandarinimo paviršių ir varžto jungties matmenis, kad išvengtumėte priverstinio išlyginimo montuojant.

· Siurbiant turi būti patvirtintas vakuumo reikalavimas ir spiralinės plieninės vielos sutvirtinimo konfigūracija. Jei žarna nenormaliai išsilygina, subyrėjo ar deformuojasi, nustokite naudoti žarną ir patikrinkite veikimo sąlygas.

· Įrengdami ir transportuodami venkite nereikalingo smūgio, jungių galų suspaudimo ar vilkimo, kad nesugadintumėte jungties dalių ir žarnos korpuso.

· Prieš pirkdami nurodykite specialią cheminę medžiagą, aukštos temperatūros terpę arba nestandartines veikimo sąlygas, pateikite tokią informaciją kaip terpės sudėtis ir temperatūra. Techninis personalas turi patvirtinti medžiagų suderinamumą.

Priežiūra ir eksploatavimo trukmės valdymas

Faktinis didelio skersmens guminių žarnų eksploatavimo laikas yra susijęs su transportavimo terpe, slėgiu, vakuuminiu slėgiu, temperatūra, lenkimu, montavimo būkle ir naudojimo dažnumu.

Todėl priežiūra turėtų būti sutelkta į:

Reguliari apžiūra + eksploatavimo sąlygų įrašai + savalaikis nenormalių sąlygų pašalinimas

· Reguliariai tikrinkite, ar išoriniame gumos sluoksnyje nėra įtrūkimų, neįprasto susidėvėjimo, išsipūtimo ar kitų matomų pažeidimų.

· Patikrinkite, ar flanšinės jungties srityje nėra laisvumo, nesandarumo ar neįprastų deformacijų.

· Patikrinkite žarnos būklę siurbimo ir išleidimo operacijų metu, atkreipkite dėmesį į nenormalų išsilyginimą, įgriuvimą ar deformaciją.

· Šlifavimo terpėms, pvz., mineralinėms srutoms ir smėliui / žvyrui, užrašykite nusidėvėjimo sąlygas pagal faktinį naudojimą, kad būtų galima ateityje optimizuoti pasirinkimą.

· Kai žarna nenaudojama, venkite ilgalaikio suspaudimo aštriais daiktais. Tvarkydami ir sandėliuodami sumažinkite nereikalingą lenkimą ir smūgį.

· Jei atsiranda nenormalus slėgis, akivaizdus nuotėkis, konstrukciniai pažeidimai arba nenormalus sujungimas, nustokite naudoti žarną ir atlikite techninę apžiūrą.

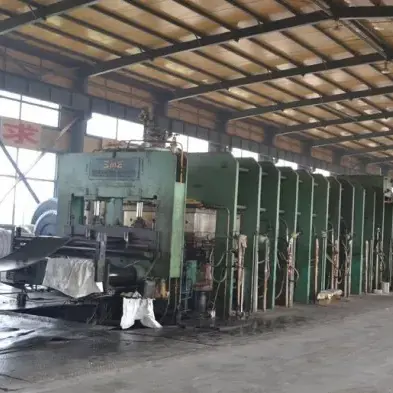

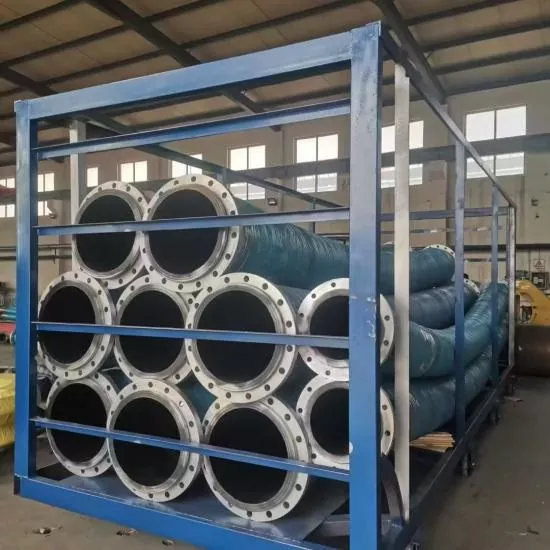

Kokybės kontrolė ir pristatymas

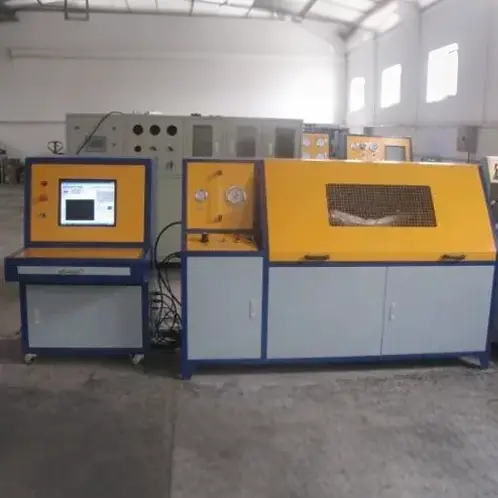

Remiantis esama gaminio informacija, gatavus gaminius galima tikrinti pagal gaminio specifikacijas ir klientų reikalavimus, įskaitant:

· Išvaizda

· Vidinis skersmuo

· Išorinis skersmuo

· Ilgis

· Flanšo matmenys

· Slėgis

· Vakuumas / neigiamas slėgis

· Kietumas

· Gumos našumas

Jei klientai turi specialių bandymų reikalavimų, patikrinimo elementai ir priėmimo standartai turėtų būti patvirtinti prieš užsakant.

Individualiems gaminiams specifikacijos, flanšo reikalavimai, slėgio lygis, vakuuminis slėgis, transportavimo terpė ir pristatymo reikalavimai gali būti patvirtinti techninio patvirtinimo etape.

DUK

1. Kokios galimos didelio skersmens siurbimo ir išleidimo guminės žarnos specifikacijos?

Dabartinėje parametrų informacijoje pateikiami įprasti vidiniai skersmenys, įskaitant DN100, DN150, DN200, DN250, DN300, DN400 ir DN500 mm. Didesni dydžiai gali būti techniškai patvirtinti pagal projekto reikalavimus.

2. Ar ant žarnos galima montuoti flanšus?

Taip. Gaminyje naudojamos flanšinės jungtys ir gali būti komplektuojamas pagal GB, DIN, ANSI, JIS, ASME standartus arba kliento brėžinius.

3. Ar jis gali būti naudojamas mineralinėms srutoms ir atliekoms transportuoti?

Taip. Pagal srutų koncentraciją, dalelių dydį, srautą, slėgį ir temperatūrą galima parinkti tinkamas dilimui atsparias konstrukcijas. Galutinis sprendimas turi būti patvirtintas pagal faktines darbo sąlygas.

4. Ar jis gali būti naudojamas gilinimo projektams?

Taip. Žarną galima pasirinkti pagal terpės, slėgio, vakuumo reikalavimus ir gilinimo sistemos įrengimo būdą.

5. Ar galima pritaikyti pagal brėžinius?

Taip. Klientai gali pateikti brėžinius, pavyzdžius ar išsamius techninius parametrus, patvirtinančius žarnos korpusą ir flanšo konstrukciją.

6. Kas yra MOQ?

MOQ priklauso nuo produkto tipo, specifikacijos, ilgio ir pritaikymo reikalavimų.

Standartiniai produktai gali palaikyti mažų partijų pirkimą. Konkretus kiekis patvirtinamas pasiūlymo metu.

7. Ar galima pateikti pavyzdžius?

Kai kurie standartiniai produktai gali teikti pavyzdžius arba pavyzdį. Pavyzdžio kaina ir transportavimo kaina turi būti patvirtinta atsižvelgiant į konkretų produktą ir užsakymo situaciją.

8. Koks yra pristatymo laikas?

Standartiniams gaminiams paprastai reikia 7–20 darbo dienų.

Pritaikytų gaminių, didelio skersmens žarnų ir specialių specifikacijų pristatymo laikas turi būti patvirtintas pagal struktūrą, kiekį ir gamybos reikalavimus.

Prieš užsakant bus pateiktas aiškus pristatymo grafikas.

9. Kaip užtikrinama masinių užsakymų kokybė?

Kokybės patikrinimai gali būti atliekami pagal gaminio specifikacijas ir klientų reikalavimus, įskaitant išvaizdą, matmenis, flanšo, slėgio ir vakuumo bandymus.

Prieš perkant reikia patvirtinti specialius tikrinimo elementus.
