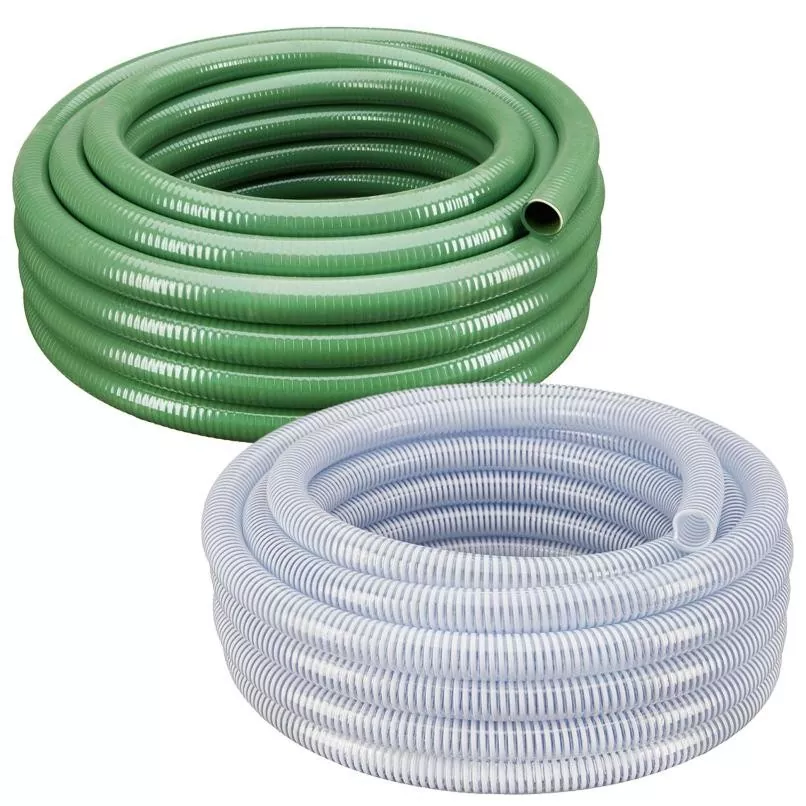

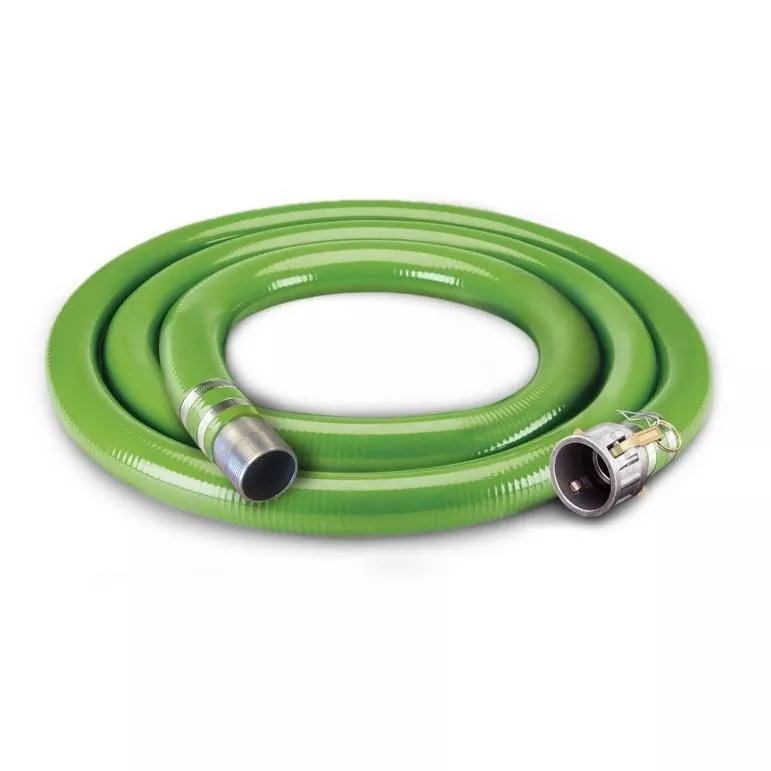

Didelio skersmens lanksti vandens siurbimo žarna

JIDONGDA didelio skersmens lanksti vandens siurbimo žarna yra pramoninė vandens tiekimo žarna, specialiai sukurta didelio srauto vandens paėmimo sistemoms, veikiančioms esant neigiamam slėgiui (siurbimui). Sujungus labai elastingą korpusą su spiraliniu armavimo karkasu, žarna išlaiko savo skerspjūvio formą ilgai veikiant vakuumui, visiškai pašalindama išsilyginimą ar deformaciją. Palyginti su tradiciniais standžiais vamzdynais, šis gaminys yra lengvas, lengvai montuojamas ir pritaikomas sudėtingam reljefui. Tinka įvairiems vandens paėmimo iš natūralių ir pramoninių šaltinių spektrams, jis yra gyvybiškai svarbus komunalinių potvynių vandens siurbimo, žemės ūkio drėkinimo, pramoninio vandens cirkuliacijos, avarinio vandens tiekimo ir infrastruktūros drenažo sistemų komponentas.

Gaminio Konstravimas

1. Didelio srauto siurbimo vidinis sluoksnis

Pagaminta iš lygios, hidrolizei atsparios gumos; šis sluoksnis žymiai sumažina srauto pasipriešinimą, padidina vandens įsiurbimo ir transportavimo efektyvumą bei sumažina siurblio apkrovos nuostolius.

2. Elastinė armatūra ir laikantis sluoksnis

Naudojami kryžmiškai suvynioti didelio stiprumo laido sluoksniai, efektyviai padidinantys tempimo stiprumą ir atsparumą plyšimui, kartu stiprindami bendrą konstrukcijos stabilumą.

3. Spiralinis karkasas ir antigriuvimo struktūra

Turi integruotą vidinę plieninę spiralinę karkasą – pagrindinį elementą, kuris užtikrina atsparumą neigiamam slėgiui ir neleidžia žarnai išsilyginti ar deformuotis siurbimo operacijų metu.

4. Atsparus oro sąlygoms išorinis sluoksnis

Atsparus UV spinduliuotei, senėjimui ir dilimui, taip pat aukštai temperatūrai ir drėgmei; Jis skirtas ilgalaikiam naudojimui lauke ir puikiai prisitaiko prie aplinkos sąlygų.

Pagrindinės taikymo sritys

1. Vandentiekio projektai: vandens paėmimas iš upių, ežerų, rezervuarų; tolimojo vandens transportas.

2. Komunalinės drenažo sistemos: miesto potvynio vandens siurbimas; potvynių kontrolė lietaus sezono metu; avarinis drenažas žemose vietose.

3. Žemės ūkio drėkinimas: vandens paėmimas iš drėkinimo kanalų; vandens tiekimas didelio masto drėkinimui.

4. Pramoninės cirkuliacinės sistemos: objektų aušinimo vandens paėmimas; technologinio vandens cirkuliacija ir transportavimas.

5. Emergency water supply: water transfer for drought relief; laikinas vandens paėmimas gaisrui gesinti; avarinis aprūpinimas stichinių nelaimių metu.

6. Statyba: laikinas vandentiekis statybvietėms; kasimo duobių nusausinimas; statybinių nuotekų kanalizacija.

Pagrindinės produkto charakteristikos

1. Didelis lankstumas ir pritaikomumas: lankstomas ir sulankstomas; prisitaiko prie sudėtingo reljefo ir nestandartinio maršruto.

2. Stabilus siurbimo srautas: spiralinis sutvirtinimas užtikrina stabilų siurbimą ir didelius srautus esant neigiamam slėgiui.

3. Lengvas ir lengvai montuojamas: lengvesnis nei standus vamzdynas; patogu transportuoti, kloti, surinkti ir išardyti.

4. Atsparumas neigiamo slėgio deformacijai: efektyviai atlaiko siurbimo jėgas; apsaugo nuo vamzdžių griūties ar užsikimšimo.

5. Atsparumas oro sąlygoms ir ilgaamžiškumas: atsparus senėjimui, saulės spinduliams ir dilimui; tinkamas ilgalaikiam naudojimui lauke.

6. Mažos priežiūros išlaidos: tvirta konstrukcija ir ilgas tarnavimo laikas; žymiai sumažintos pakeitimo ir eksploatacinės išlaidos.

Tinkinimo parinktys

JIDONGDA siūlo pritaikytus sprendimus įvairioms eksploatavimo sąlygoms, įskaitant variantus su dilimui atsparia poliuretano (PU) danga, su jūros vandeniu suderinamas konstrukcijas, šalčiui atsparias versijas (iki -40 °C), karščiui atsparias sustiprintas konstrukcijas, antistatinius modelius ir maistines žarnas. Produktai taip pat palaiko ANSI/DIN/JIS standartines flanšines jungtis ir greito sujungimo sistemas, skirtas integruoti su įvairių tipų įranga.

Pagrindiniai produkto pranašumai

1. Specialiai sukurta didelio tūrio skysčių perdavimui siurbimo (neigiamo slėgio) režimu; labai specializuotas dizainas, užtikrinantis stabilias veikimo charakteristikas.

2. Optimali lankstumo ir didelio stiprumo pusiausvyra: lengva lenkti ir kloti, tačiau labai atspari įtempimui ir deformacijai.

3. Universalus pritaikymas: suderinamas su gėlu vandeniu, upių vandeniu, jūros vandeniu, pramoninio proceso vandeniu ir kitomis terpėmis.

4. Diegimo paprastumas ir veiklos efektyvumas: žymiai sumažina projekto terminus ir darbo sąnaudas.

5. Pritaikoma gamyba, atitinkanti specifinius reikalavimus didelės ir vidutinės apimties vandentvarkos ir savivaldybių infrastruktūros projektams.

6. Įrodyta sėkmingo naudojimo vandentvarkos ir savivaldybių projektuose visame pasaulyje patirtis; stiprią reputaciją rinkoje.

Praktinio taikymo pavyzdžiai

1 pavyzdys: miesto potvynių avarinio drenažo projektas (Centrinė Kinija)

Per potvynių sezoną viename Centrinės Kinijos mieste dėl smarkių liūčių žemumose susikaupė dideli vandens kiekiai; standartinės vamzdynų sistemos nesugebėjo pakankamai greitai išleisti vandens. Projekte buvo naudojamos JIDONGDA žarnos (DN300 skersmens) kartu su didelės talpos mobiliosiomis siurblinėmis. Dėl didelio lankstumo žarnas galima nutiesti išilgai šlaitų ir vingiuotų takų, nereikia papildomų alkūnių ar kampinių jungiamųjų detalių. Vidinis spiralinis sutvirtinimas neleido išsilyginti ilgų siurbimo operacijų metu (neigiamas slėgis), užtikrinant didelį kasdienį pralaidumą ir stabilų veikimą. Visas plotas buvo nusausintas vos per tris dienas; nepaisant ilgo naudojimo lauke, žarnos neturėjo nusidėvėjimo ar pažeidimo požymių, o tai patvirtina, kad potvynių mažinimo užduotis buvo sėkmingai atlikta.

2 pavyzdys: plūduriuojančios baržos vandens paėmimo ir tiekimo projektas rezervuare Sičuano provincijoje

Įgyvendinant plūduriuojančios baržos siurblinės projektą Sičuano rezervuare, svyruojantis vandens lygis ir baržos judėjimas kėlė pavojų: tradiciniai standūs vamzdžiai buvo linkę lūžti, o standartinės minkštos žarnos gali išsilyginti (deformuotis) vakuumo sąlygomis. Projekte buvo panaudotos pagal užsakymą pagamintos didelio skersmens, korozijai atsparios lanksčios JIDONGDA siurbimo žarnos. Šios žarnos prisitaiko prie vertikalaus baržos judėjimo, atlaiko tempimo apkrovas ir nuovargio įtempius, neprarandant sandarumo ir nepatiriant nuolatinės deformacijos. Lygus vidinis paviršius sumažina srauto nuostolius, efektyviai padidindamas siurblinės našumą. Įrenginiai nepertraukiamai ir stabiliai veikia jau dvejus metus be gedimų, užtikrindami patikimą ir nenutrūkstamą vandens tiekimą miesto teritorijai.

Dažnai užduodami klausimai

1 klausimas: ar JIDONGDA didelio skersmens lanksti vandens siurbimo žarna bus suplota arba deformuota, kai ilgą laiką bus naudojama pilname vakuume (neigiamas slėgis)?

1 atsakymas: Ne, to nebus. Gaminys turi įmontuotą ištisinį spiralinį plieninės vielos rėmą, sujungtą su keliais pluošto armatūros sluoksniais, ir prieš išvežant iš gamyklos atliekamas griežtas neigiamo slėgio bandymas. Vardinėmis eksploatavimo sąlygomis žarna išlaiko savo apvalią formą, nesusiplodama ir nepatiria negrįžtamos deformacijos, o tai leidžia ją naudoti ilgai nepertraukiamai ir užtikrina stabilų siurbimo įrangos veikimą.

2 klausimas: ar ši didelio skersmens lanksti vandens siurbimo žarna tinka ypatingoms darbo sąlygoms, tokioms kaip jūros vanduo, žema temperatūra ar geriamasis vanduo?

2 atsakymas: Taip. Siūlome pritaikytus sprendimus įvairiems scenarijams: jūros vandeniui atsparias konstrukcijas pakrantės vandens paėmimams; žemos temperatūros versijos (iki -40°C), skirtos naudoti šaltomis sąlygomis; taip pat maistinės medžiagos geriamojo vandens tiekimo sistemoms ir maisto pramonei. Taip pat siūlome gaminti gaminius su ypatingomis savybėmis: padidintu atsparumu dilimui ir aukštai temperatūrai, antistatinėmis savybėmis, taip pat su įvairių tipų jungiamosiomis detalėmis.

3 klausimas. Kokie yra lanksčių siurbimo žarnų pranašumai, palyginti su tradiciniais standžiais vamzdynais, atsižvelgiant į bendras projekto išlaidas?

3 atsakymas: nauda yra didelė. Pirma, dėl mažo gaminių svorio nereikia naudoti sunkios kėlimo įrangos, o tai žymiai sumažina transportavimo ir darbo sąnaudas. Antra, didelis lankstumas leidžia tiesti vamzdynus sudėtingomis trasomis nenaudojant daugybės alkūnių ir kampinių jungiamųjų detalių. Trečia, jiems nereikia kurti nuolatinės infrastruktūros, todėl jie yra idealus sprendimas laikiniems ar mobiliems projektams. Ketvirta, atsparumas atmosferos poveikiui ir korozijai suteikia daug mažesnes ilgalaikės priežiūros išlaidas, palyginti su plieniniais vamzdžiais, o tai gali sumažinti bendras projekto išlaidas 40–60%.
