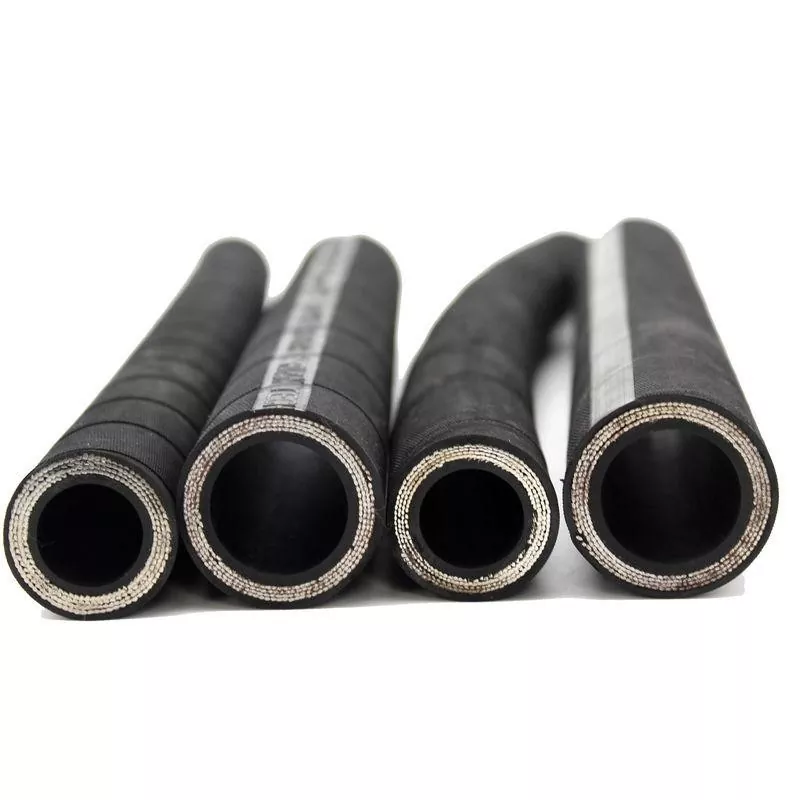

Keturių sluoksnių plieninės vielos žaizdos žarna

JIDONGDA keturių sluoksnių plieninės vielos apvyniojimo žarna yra sustiprinta slėgio žarna, sukurta specialiai itin aukšto slėgio hidraulinėms sistemoms. Skirtingai nuo standartinių pintų žarnų, skirtų žemam arba vidutiniam slėgiui, šis gaminys turi konstrukciją, sudarytą iš keturių plieninės vielos sluoksnių, susuktų kintamomis kryptimis. Jis atlaiko aukšto slėgio impulsus, hidraulinius smūgius ir ilgalaikes, intensyvias apkrovas, išlaikant išskirtinį veikimo stabilumą. Žarna pirmiausia naudojama tokioje įrangoje kaip sunkiosios statybos mašinos, metalurgijos įrenginiai, kasybos įranga, jūrų inžinerinės sistemos ir aukšto slėgio hidrauliniai jėgos agregatai.

Žarnos konstrukcija

1. Aliejui atsparus vidinis sluoksnis

Pagaminta iš aukštos kokybės NBR sintetinės gumos; atsparus alyvai, prasiskverbimui ir korozijai iš darbo terpės; tinka naudoti su įvairiais hidrauliniais skysčiais.

2. Keturių sluoksnių spiralinės plieninės vielos armatūra

Didelio stiprumo plieninė viela, suvyniota spirale kintamomis kryptimis; žymiai padidina atsparumą plyšimui ir deformacijai, užtikrinant patikimą veikimą esant itin aukštam slėgiui.

3. Buferinis sluoksnis

Efektyviai sugeria momentinius hidraulinius smūgius, sumažina konstrukcijos nuovargį ir prailgina žarnos tarnavimo laiką.

4. Apsauginis išorinis sluoksnis

Atsparus trinčiai, alyvai, senėjimui ir UV spinduliuotei; tinka naudoti sudėtingose ​​​​aplinkose, tokiose kaip lauko aikštelės, kasyklos ir metalurgijos gamyklos.

Pagrindinės produkto charakteristikos

1. Eksploatacija itin aukštu slėgiu: didelis vardinis darbinis slėgis ir saugos koeficientas, gerokai didesnis už standartinių hidraulinių žarnų;

2. Puikus atsparumas impulsinėms ir smūginėms apkrovoms: tinka sunkiems darbams, susijusiems su dažnais slėgio svyravimais;

3. Didelis konstrukcijos stabilumas: ilgai veikiant didelėmis apkrovomis, nėra pūslių, deformacijų ar nuotėkio;

4. Nuovargiui atspari konstrukcija, užtikrinanti ilgą tarnavimo laiką: efektyviai sumažina priežiūros ir įrangos keitimo išlaidas;

5. Didelis eksploatacinis pritaikymas: Atsparus alyvoms, ekstremalioms temperatūroms (aukštai ir žemai) ir aplinkos senėjimui;

6. Atitiktis tarptautiniams saugos standartams: Suderinama su įvairiomis aukštųjų technologijų, itin aukšto slėgio hidraulinėmis sistemomis.

Individualizuotos parinktys

JIDONGDA siūlo sprendimus, pritaikytus specifiniams eksploatavimo reikalavimams: sustiprinta konstrukcija (4SH tipas) itin aukštam slėgiui; versijos, skirtos darbui aukštoje (iki 150°C) ir žemoje temperatūroje (iki -40°C); ugniai atsparūs išoriniai dangčiai; Antistatinis dizainas; jungiamosios detalės, atitinkančios SAE, DIN ir EN standartus; itin patvarūs apsauginiai išoriniai sluoksniai; ir žarnų surinkimo pagal užsakymą gamyba.

Programos

Plačiai naudojamas pagrindiniuose sektoriuose, tokiuose kaip sunkiosios statybinės mašinos, metalurgijos ir plieno gamybos įranga, kasybos mašinos, pramoninės aukšto slėgio hidraulinės sistemos, jūrų ir jūrinė įranga bei specializuota aukšto slėgio galios įranga.

Praktinio taikymo pavyzdžiai

1 pavyzdys: Hidraulinės pagalbinės įrangos atnaujinimas anglių kasyklose

Didelėse buitinėse anglies kasyklose standartinės žarnos dažnai sprogo ir nutekėjo esant aukštam 42 MPa slėgio impulsams, todėl dažnai atsiranda prastovos ir įrangos gedimai. Žarnų keitimo dažnis sumažėjo 72%, o tai žymiai padidino eksploatavimo saugumą ir našumą.

2 pavyzdys: darbas aukštoje temperatūroje karšto valcavimo staklyne

Metalurgijos gamykla Šandongo provincijoje eksploatavo karštojo valcavimo staklynus aukštesnėje nei 120°C temperatūroje, todėl reikalingos išskirtinio atsparumo karščiui ir slėgio impulsams žarnos. Įmonė įdiegė pagal užsakymą pagamintas, karščiui (iki 150°C) ir ugniai atsparias JIDONGDA keturių sluoksnių plieninės vielos apvyniotas žarnas, galinčias atlaikyti ilgalaikę šiluminę spinduliuotę ir aukšto dažnio slėgio šuolius. Šių gaminių tarnavimo laikas prilygo importuotų, o įsigijimo sąnaudos sumažėjo 35%.

Pagrindiniai produkto pranašumai

1. Keturių sluoksnių spiralinės plieninės vielos konstrukcija, užtikrinanti didelę laikomąją galią esant itin aukštam slėgiui ir išskirtinį atsparumą plyšimui ir impulsinėms apkrovoms.

2. Pritaikomas įvairioms ekstremalioms pramoninėms sąlygoms, pasižymintis atsparumu ekstremalioms temperatūroms, dilimui ir korozijai.

3. Patvari, nuovargiui atspari konstrukcija, dėl kurios sumažėja įrangos priežiūros išlaidos ir padidėja patikimumas.

4. Suderinamumas su daugeliu tarptautinių standartų; palaiko ir standartinius, ir pritaikytus mazgus.

5. Plačiai naudojamas aukščiausios klasės hidraulinėse sistemose visame pasaulyje, išsiskiriantis pastovia, patikima kokybe, tinkama eksporto rinkoms.

Dažnai užduodami klausimai

1 klausimas: kokie yra pagrindiniai skirtumai tarp keturių sluoksnių plieninės vielos apvyniotos žarnos ir standartinių pintų žarnų? Kokioms eksploatavimo sąlygoms jie skirti?

A1: Standartinės pintos žarnos yra tinkamos naudoti žemo ir vidutinio slėgio (mažiau nei 35 MPa), kai yra nedidelė impulsinė apkrova. Priešingai, JIDONGDA keturių sluoksnių spirale suvyniota žarna pasižymi puikiu struktūriniu vientisumu; ji žymiai lenkia pintas žarnas pagal atsparumą slėgiui, stiprumą nuovargiui ir atsparumą smūgiams. Ši žarna yra specialiai sukurta didelėms apkrovoms – itin aukšto slėgio (40–80 MPa), aukšto dažnio impulsų apkrovoms ir intensyviam, nuolatiniam naudojimui kasybos, metalurgijos ir jūrų įrangoje – taip užtikrinama didesnė sauga ir ilgesnis tarnavimo laikas.

2 klausimas: ar gaminys gali atlaikyti itin aukštą arba žemą temperatūrą? Ar yra pagal užsakymą pagamintų versijų?

A2: Standartinis modelis skirtas darbinei temperatūrai nuo -40°C iki +100°C. Taip pat siūlome versijas, skirtas aukštai (iki +150°C) ir žemai temperatūrai (iki -40°C), taip pat gaminius su specialiomis savybėmis, tokiomis kaip ugniai atsparūs, antistatiniai ar labai atsparūs dilimui išoriniai sluoksniai. Dėl to jie tinkami naudoti esant dideliam šalčiui, dideliam karščiui, sprogioje aplinkoje ir sąlygomis, kuriose yra abrazyvinių elementų.

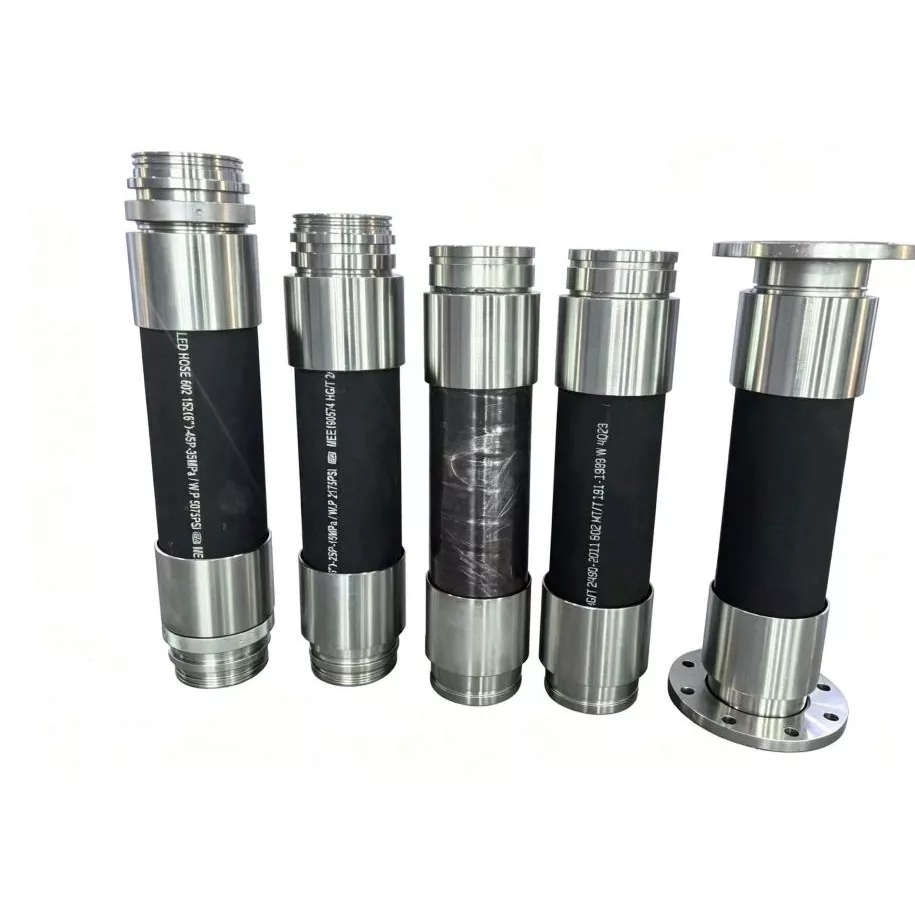

3 klausimas: Ar galima užsisakyti pasirinktinius žarnų rinkinius? Ar jungiamosios detalės atitinka bendrus tarptautinius standartus?

A3: Mes teikiame visapusiškas žarnų komplektų, suderinamų su jungiamosiomis detalėmis, atitinkančiomis tarptautinius SAE, DIN ir EN standartus, gamybos paslaugas. Ilgis, lenkimo kampai ir tvirtinimo tipai gali būti pritaikyti pagal konkrečius įrangos išdėstymus. Visi gatavi gaminiai yra išbandomi aukštu slėgiu, kad būtų užtikrintas nesandarus veikimas ir puikus sandarinimo vientisumas itin aukšto slėgio sąlygomis.
