Flanšinės žarnos jungtis

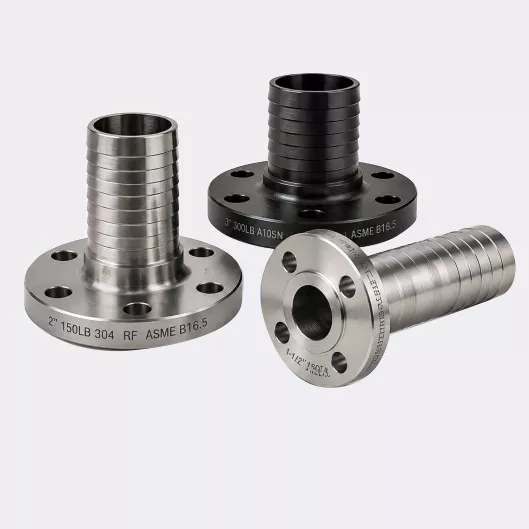

Flanšinės žarnos jungtys yra sukurtos kaip hibridinės sąsajos komponentai, kurie sujungia flanšinių jungčių konstrukcinį stiprumą su sustiprintų žarnų lankstumu, todėl užtikrina stabilų, didelės talpos skysčių perdavimą tarp fiksuotų vamzdynų ir dinamiškų įrangos sistemų. Skirtingai nuo standartinių žarnų jungiamųjų detalių, ši konstrukcija yra specialiai sukurta taip, kad sugertų mechaninį įtempimą, išlaikant saugų sandarinimo efektyvumą nuolatinio srauto ir slėgio kitimo sąlygomis. Jie plačiai naudojami pramoninėse sistemose, kuriose turi egzistuoti didelis srautas, judėjimo kompensavimas ir ryšio patikimumas.

Specifikacijų lentelė

Sistemos streso perspektyva

Didelės apimties pramoninėse skysčių sistemose gedimas retai kyla dėl pačios žarnos ar paties flanšo, o dėl įtempių pereinamosios zonos tarp standžių vamzdynų ir lanksčių komponentų. Kai standžios vamzdžių konstrukcijos yra priverstos sugerti vibraciją, šiluminį plėtimąsi ar mechaninį judėjimą, įtempiai koncentruojasi jungties taškuose, todėl palaipsniui atsiranda nuovargio įtrūkimai, nesandarumas ar konstrukcijos deformacija.

Flanšinės žarnos jungtis sukurta specialiai šiam struktūriniam disbalansui pašalinti. Įdiegęs valdomą lankstų perėjimą tarp standžių flanšų sąsajų ir didelio stiprumo žarnų, jis perskirsto mechaninį įtempimą visoje jungčių sistemoje, o ne sutelkia jį į vieną gedimo tašką. Tai iš esmės pagerina dujotiekio stabilumą dinamiškose darbo aplinkose, tokiose kaip uostai, chemijos gamyklos ir kasybos srutų sistemos.

Skysčių elgesio perspektyva

Didelio srauto pramoninėse sistemose skysčių elgesys ne visada yra stabilus, kai praeina per standžius sujungimo taškus. Staigūs skersmens pokyčiai, neatitikimas tarp flanšų ir vibracijos sukeltas mikrojudėjimas gali sutrikdyti srauto nuoseklumą, dėl to gali sumažėti slėgis, atsirasti turbulencija ir ilgalaikis efektyvumo sumažėjimas.

Flanšinė žarnos jungtis pagerina srauto tęstinumą integruodama sklandų perėjimą tarp flanšo ir žarnos dalių. Ši konstrukcija sumažina vidinę turbulenciją ir išlaiko stabilesnes srauto charakteristikas net esant nuolatinio didelio tūrio perdavimo sąlygoms. Tokiose programose kaip alyvos terminalai, birių skysčių pakrovimo sistemos ir jėgainės aušinimo grandinės šis stabilumas tiesiogiai prisideda prie didesnio sistemos efektyvumo ir mažesnių energijos nuostolių.

Mechaninio vientisumo perspektyva

Skirtingai nuo standartinių žarnų jungiamųjų detalių ar standžių flanšų adapterių, flanšinės žarnos jungtis yra sukurta kaip hibridinė mechaninė sistema, kuri vienu metu turi užtikrinti lankstumą, sandarinimo patikimumą ir atsparumą tempimui. Svarbiausias iššūkis yra užkirsti kelią žarnos ištraukimui ir išlaikyti flanšo sandarinimo vientisumą dinaminės apkrovos sąlygomis.

Kad tai būtų išspręsta, konstrukcija yra sustiprinta keliuose įtempių atraminiuose taškuose, užtikrinant, kad tempimo jėgos, kurias sukuria vidinis slėgis arba išorinis judėjimas, būtų tolygiai paskirstytos visame mazge. Tuo pačiu metu tiksliai apdirbti flanšų paviršiai užtikrina pastovų sandarinimą net esant vibracijai ir nesutapimo sąlygoms. Šis derinys leidžia jungtis išlaikyti struktūrinį vientisumą atšiaurioje aplinkoje, pavyzdžiui, laivų statybos aikštelėse, kasybos operacijose ir skysčių sistemose jūroje.

Gyvenimo ciklo ir priežiūros perspektyva

Pramonės infrastruktūroje tikrąją prijungimo sistemos kainą apibrėžia ne pradinis įrengimas, o ilgalaikės priežiūros dažnumas, prastovų poveikis ir keitimo ciklai. Tradicines standžias jungties sistemas dažnai reikia tikrinti dėl vibracijos nuovargio, sandariklio pablogėjimo arba su nesuderinamumu susijusio nuotėkio.

Flanšinė žarnos jungtis žymiai sumažina eksploatavimo ciklo išlaidas, nes sumažina įtempių koncentraciją ir prailgina sistemos patvarumą. Jo lanksti konstrukcija sugeria darbinį judėjimą, o tai sumažina žarnos ir flanšo sąsajų susidėvėjimą. Tai lemia mažiau techninės priežiūros išjungimų, ilgesni techninės priežiūros intervalai ir geresnis sistemos patikimumas laikui bėgant. Didelio masto pramonės naudotojams tai tiesiogiai reiškia mažesnes bendras eksploatavimo išlaidas ir ilgesnį sistemos veikimo laiką.

Produkto vaidmuo pramoninių skysčių infrastruktūroje

Flanšinės žarnos jungtis veikia kaip svarbi perėjimo sąsaja šiuolaikinėse skysčių inžinerijos sistemose. Tai ne tik jungtis, bet ir struktūrinis balansavimo komponentas, užtikrinantis standžių vamzdynų ir lanksčių žarnų veikimą kartu nesukeliant sistemos nestabilumo.

Jis plačiai naudojamas aplinkoje, kurioje skysčių sistemos turi atlaikyti tiek didelį srautą, tiek nuolatinį mechaninį įtempimą, ypač infrastruktūroje, kur prastovos yra brangios ir būtinas veiklos tęstinumas.

Dažnai užduodami klausimai

1 klausimas: kokia yra pagrindinė flanšinės žarnos jungties funkcija?
Jis jungia standžias flanšų sistemas su lanksčiomis žarnomis, išlaikant stabilų sandarumą ir sumažinant įtempį perėjimo taškuose.

2 klausimas: kodėl gi ne naudoti standartinį flanšo arba žarnos adapterį?
Standartinės standžios jungtys negali sugerti vibracijos ir judėjimo įtempių, todėl laikui bėgant dažnai atsiranda nuotėkio arba nuovargio gedimo.

3 klausimas: ar jis gali būti naudojamas didelio srauto sistemose?
Taip, jis sukurtas specialiai didelio tūrio skysčių perpylimui, pvz., naftos terminalams ir pramoniniams vamzdynams.

4 klausimas: ar jis tinka vibracijos aplinkai?
Taip, konstrukcija sukurta taip, kad sugertų mechaninę vibraciją ir sumažintų įtempių koncentraciją jungties taškuose.

5 klausimas: ar jis palaiko pritaikymą?
Taip, galima pritaikyti originalios įrangos gamintojus pagal skirtingus dydžius, medžiagas ir konkrečiam projektui būdingus inžinerinius reikalavimus.
