Aukšto slėgio hidraulinė guminė žarna

Aukšto slėgio hidraulinės guminės žarnos naudojamos hidraulinei alyvai pernešti mašinose ir hidraulinėse sistemose. Jie suprojektuoti su vidiniu vamzdžiu, armavimo sluoksniu ir išoriniu dangteliu, kad atitiktų skirtingus slėgio ir veikimo reikalavimus.

JIDONGDA siūlo hidraulinių žarnų variantus statybinei įrangai, žemės ūkio technikai, kasybos įrangai ir pramonės reikmėms. Galimi pasirinktiniai ilgiai ir žarnų komplektai pagal kliento specifikacijas.

Kas yra aukšto slėgio hidraulinė žarna?

Aukšto slėgio hidraulinė guminė žarna yra lankstus slėginis vamzdynas, naudojamas hidraulinei alyvai arba kitiems suderinamiems hidrauliniams skysčiams hidraulinėse sistemose transportuoti. Paprastai jį sudaro vidinis vamzdis, armatūros sluoksnis ir išorinis dangtis.

Vidinis vamzdis tiesiogiai liečiasi su transportuojamu skysčiu, armavimo sluoksnis atlaiko pagrindinę slėgio apkrovą, o išorinis dangtelis apsaugo žarną nuo išorinių aplinkos veiksnių ir mechaninių pažeidimų.

Atsižvelgiant į skirtingus darbinius slėgius, slėgio impulsų reikalavimus ir darbo aplinką, aukšto slėgio hidraulinės guminės žarnos gali būti gaminamos su skirtingomis sutvirtinančiomis konstrukcijomis.

Plienine viela pinta hidraulinė žarna

Plieninės vielos pintos hidraulinės žarnos tinka hidraulinėms sistemoms, kurioms reikia lanksčių jungčių ir atitinkamo slėgio veikimo. Pagal konkrečius gaminių modelius jie gali atitikti skirtingus slėgio reitingus ir taikymo reikalavimus.

Plieninės vielos spiralinė hidraulinė žarna

Plieninės vielos spiralinės hidraulinės žarnos skirtos hidraulinėms sistemoms, kurioms reikalingas specifinis darbinis slėgis ir slėgio impulsų veikimas. Jų taikymo sritis priklauso nuo žarnos modelio, armatūros konstrukcijos konstrukcijos ir atitinkamų bandymų rezultatų.

Aukšto slėgio hidraulinių guminių žarnų slėgis negali būti nustatytas tik pagal išvaizdą, skersmenį ar plieninės vielos sluoksnių skaičių. Galutinis pasirinkimas turėtų būti pagrįstas konkretaus gaminio modeliu, techniniais parametrais, taikomais standartais ir bandymų rezultatais.

Suderinamumas su hidrauliniu skysčiu

Kodėl hidraulinių skysčių suderinamumas yra svarbus?

Hidraulinėse sistemose paprastai naudojama hidraulinė alyva, tačiau skirtinga įranga gali veikti su skirtingų tipų darbiniais skysčiais.

Jei hidraulinis skystis nesuderinamas su žarnos vidinio vamzdžio medžiaga, jis gali išsipūsti, sukietėti, suminkštėti, įtrūkti arba pablogėti veikimas, o tai gali turėti įtakos žarnos tarnavimo laikui ir eksploatavimo saugai.

Renkantis hidraulinės alyvos žarną, reikia patvirtinti šią informaciją:

· Hidraulinio skysčio tipas

· Skysčio sudėtis

· Darbo temperatūra

· Darbinis slėgis

· Aplinkos sąlygos

Įprasta pasirinkimo informacija apima mineralines hidraulines alyvas, sintetinius hidraulinius skysčius ir kitas specifines hidraulines medžiagas.

Suderinamumas su skirtingais skysčiais turi būti patvirtintas atsižvelgiant į faktinę sudėtį, vidinio vamzdžio medžiagą ir veikimo sąlygas. Negalima manyti, kad ta pati hidraulinė žarna tinka visoms hidraulinėms alyvoms, sintetiniams skysčiams ar vandens pagrindo skysčiams.

Jei hidraulinėje sistemoje naudojami specialūs skysčiai, rekomenduojama nurodyti skysčio pavadinimą ir techninę informaciją, kad būtų galima toliau patvirtinti žarnos medžiagos suderinamumą.

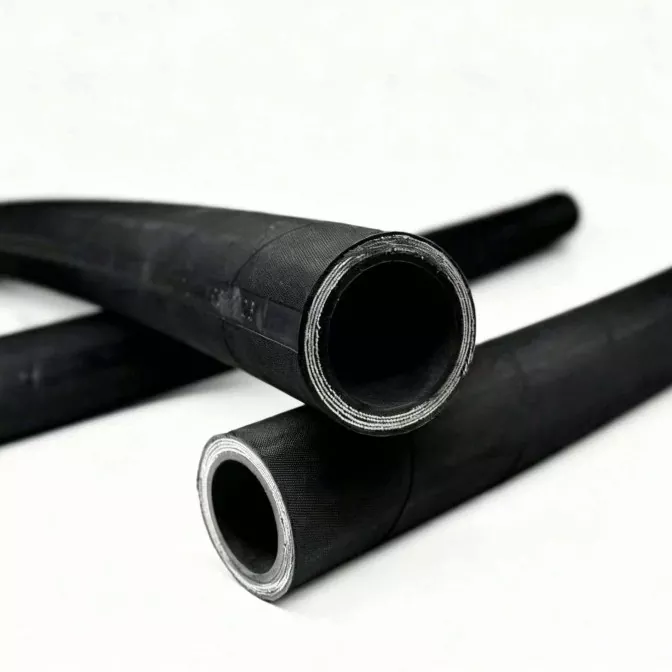

Žarnos konstrukcija

Įprastą aukšto slėgio hidraulinę guminę žarną paprastai sudaro šie komponentai:

01｜ Vidinis vamzdis

Vidinis vamzdis tiesiogiai liečiasi su hidrauliniu skysčiu.

Pagrindiniai svarstymai apima:

· Atsparumas alyvai

· Suderinamumas su skysčiais

· Atsparumas temperatūrai

· Lankstumas

Vidinio vamzdžio medžiaga ir storis turi būti parenkami pagal konkretų žarnos modelį ir eksploatavimo sąlygas.

02｜Armatūros sluoksnis

Armatūros sluoksnis yra pagrindinė struktūra, lemianti žarnos slėgį.

Atsižvelgiant į gaminių seriją ir slėgio reikalavimus, žarna gali pritaikyti plieninės vielos pynimo arba plieninės vielos spiralinės armatūros konstrukcijas.

Renkantis reikėtų atsižvelgti į:

· Darbinis slėgis

· Plyšimo slėgis

· Slėgio impulso reikalavimai

· Žarnos skersmuo

· Minimalus lenkimo spindulys

· Diegimo sąlygos

Hidraulinėse sistemose, kuriose dažnai keičiamas slėgis, taip pat būtina patikrinti, ar žarna atitinka reikiamą slėgio impulso našumą.

03｜Išorinis dangtelis

Išorinis dangtelis suteikia išorinę armatūros konstrukcijos apsaugą.

Atsižvelgiant į veiklos aplinką, gali reikėti atsižvelgti į šiuos veiksnius:

· Atsparumas dilimui

· Atsparumas oro sąlygoms

· Atsparumas alyvai ir riebalams

· Atsparumas ozonui

· Mechaninė apsauga

04｜Hidraulinės jungiamosios detalės ir žarnų mazgas

Aukšto slėgio hidraulinės guminės žarnos gali būti aprūpintos tinkamomis jungtimis pagal įrangos prijungimo reikalavimus, kad būtų sudarytas hidraulinės žarnos mazgas.

Galimi montavimo variantai:

· Tiesios jungiamosios detalės

· 45° alkūnės jungiamosios detalės

· 90° alkūnės jungiamosios detalės

· Metrinės sriegio jungiamosios detalės

· BSP srieginės jungiamosios detalės

· JIC jungiamosios detalės

· ORFS jungiamosios detalės

· Flanšinės jungiamosios detalės

Konkretus tvirtinimo tipas, sriegio specifikacija, sandarinimo būdas ir užspaudimo parametrai turi būti patvirtinti pagal įrangos sąsajas ir gaminio reikalavimus.

Žarna, jungiamosios detalės ir užspaudimo parametrai turėtų būti laikomi suderinta surinkimo sistema. Nereikėtų atsitiktinai maišyti skirtingų specifikacijų komponentų.

Techninės specifikacijos

Darbinis slėgis ir temperatūra

Darbinis slėgis, sprogimo slėgis ir darbinė temperatūra yra skirtingi techniniai parametrai ir negali pakeisti vienas kito.

Leidžiamą darbinį žarnos slėgį veikia tokie veiksniai kaip vidinis skersmuo, armatūros konstrukcija, gaminio modelis, temperatūra ir eksploatavimo sąlygos. Kai temperatūra pakyla, gali tekti atitinkamai pakoreguoti leistiną kai kurių žarnų darbinį slėgį.

Hidraulinėms sistemoms su nuolatiniais arba dažnais slėgio impulsais taip pat būtina patvirtinti, ar slėgio impulsų veikimas atitinka įrangos reikalavimus.

Todėl pirkėjai turėtų pasirinkti tinkamą žarnos modelį pagal faktinį pritaikymą ir patvirtinti galutinį veikimą pagal gaminio techninius duomenis ir faktinius bandymų rezultatus.

Tipinės programos

Statybinės mašinos — ekskavatoriai, krautuvai, kranai ir kita hidraulinė įranga.

Žemės ūkio mašinos — traktoriai, kombainai ir žemės ūkio įranga.

Pramoninė įranga – hidrauliniai presai, jėgos agregatai ir pramoninės mašinos.

Kasybos įranga – Hidraulinės sistemos, veikiančios sudėtingoje pramoninėje aplinkoje.

Medžiagų tvarkymo įranga — šakiniai krautuvai, kėlimo įranga ir kitos hidraulinės sistemos.

Žarna turi būti parinkta atsižvelgiant į įrangos eksploatavimo sąlygas.

Įmonės sertifikatai ir dokumentai

Kokybės vadybos sistemos sertifikavimas

Aplinkosaugos vadybos sistemos sertifikavimas

Aukšto slėgio hidraulinės žarnos patento sertifikatas

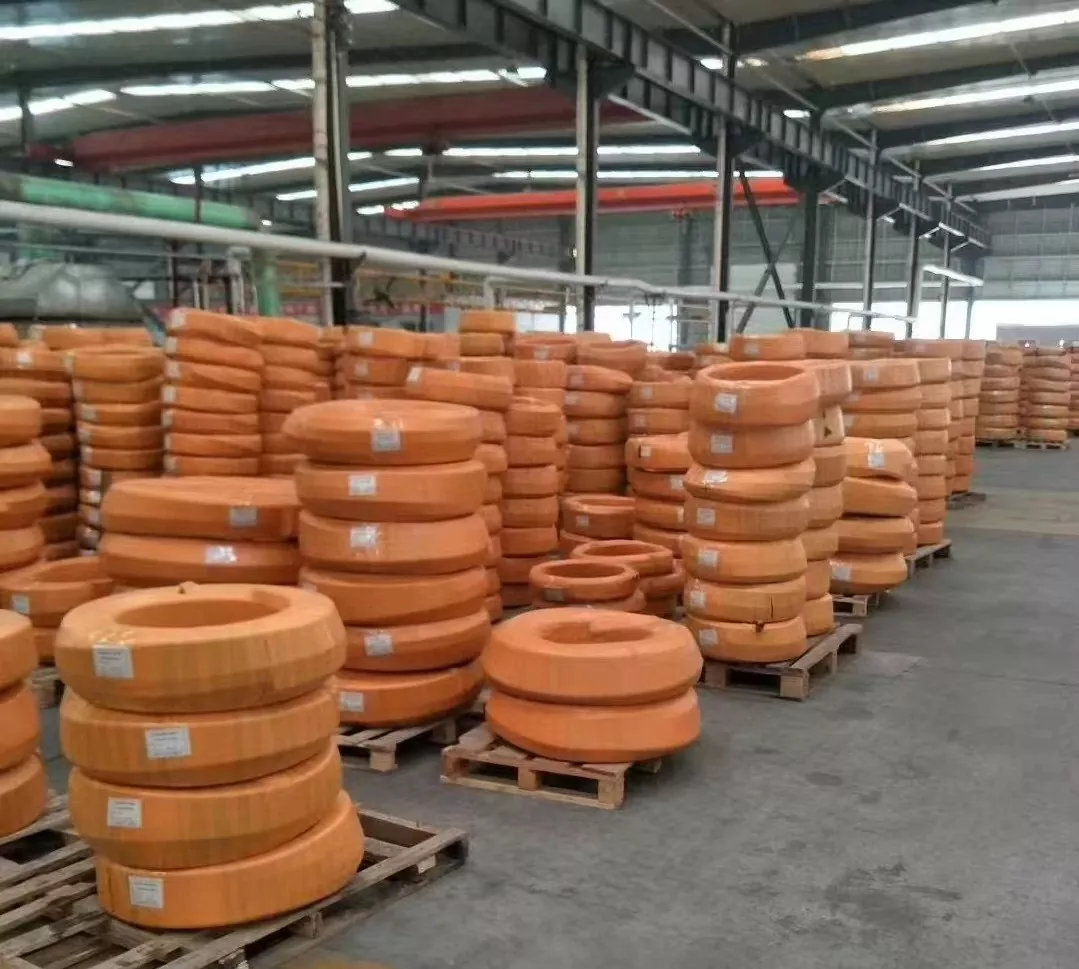

Gamyklos ir gamybos pajėgumai

Kodėl verta rinktis JIDONGDA žarnas?

JIDONGDA tiekia hidraulines žarnas įvairioms pramonės reikmėms ir gali koordinuoti produktų tiekimą pagal klientų poreikius.

· Plieninės vielos pintos ir spiralinės žarnos parinktys

· Tinkinti dydžiai ir ilgiai

· Hidraulinės jungiamosios detalės ir žarnų mazgai

· OEM ir nestandartinės specifikacijos

· Produktų derinimas pagal brėžinius ar pavyzdžius

· Lankstūs tiekimo sprendimai įvairiems projektams

Montavimas ir priežiūra

· Pasirinkite tinkamą hidraulinės sistemos slėgio lygį.

· Patvirtinkite hidraulinio skysčio ir žarnos medžiagos suderinamumą.

· Venkite per daug lenkimo, sukimosi ir išorinio dilimo.

· Naudokite suderinamas jungiamąsias detales ir tinkamas užspaudimo specifikacijas.

· Reguliariai tikrinkite, ar nėra įtrūkimų, išsipūtimų, nuotėkių ir nepažeistų jungiamųjų detalių.

Nustokite naudoti pažeistą žarną ir prieš tikrindami arba keisdami laikykitės įrangos gamintojo saugos procedūrų.

DUK

Q1. Kam naudojama aukšto slėgio hidraulinė žarna?

Aukšto slėgio hidraulinės žarnos naudojamos hidraulinei alyvai arba suderinamiems hidrauliniams skysčiams perduoti hidraulinėse sistemose, įskaitant statybines mašinas, pramoninę įrangą, žemės ūkio mašinas ir kitas hidraulines priemones.

Q2. Kuo skiriasi pintinės ir spiralinės hidraulinės žarnos?

Plienine viela pintose ir plieninės vielos spiralinėse žarnose naudojamos skirtingos armatūros konstrukcijos. Jų slėgio rodikliai, lankstumas ir slėgio impulsų veikimas priklauso nuo konkretaus gaminio konstrukcijos ir taikomų specifikacijų.

Q3. Kokį darbinį slėgį gali atlaikyti jūsų hidraulinė žarna?

Leistinas darbinis slėgis priklauso nuo žarnos serijos, vidinio skersmens, armatūros konstrukcijos ir eksploatavimo sąlygų. Norėdami pasirinkti modelį, nurodykite reikiamą slėgį ir žarnos dydį.

4 klausimas. Ar galite tiekti hidraulines žarnas su jungiamosiomis detalėmis?

Taip. Hidraulinių žarnų rinkiniai gali būti tiekiami pagal suderinamos žarnos ir jungiamosios detalės specifikacijas, atsižvelgiant į gaminio prieinamumą ir pritaikymo reikalavimus.

Q5. Kokie hidrauliniai skysčiai yra suderinami su jūsų žarnomis?

Suderinamumas priklauso nuo hidraulinio skysčio tipo, vidinio vamzdžio medžiagos, temperatūros ir darbo sąlygų. Patvirtinimui pateikite skysčio pavadinimą ir atitinkamą techninę informaciją.

6 klausimas. Ar galite pritaikyti žarnos ilgį ir jungtis?

Taip. Individualūs ilgiai ir suderinamos jungiamosios detalės gali būti įvertintos pagal kliento brėžinius, pavyzdžius arba technines specifikacijas.

7 klausimas. Ar teikiate OEM hidraulinės žarnos tiekimą?

Taip. OEM tiekimas ir pritaikyti gaminių sprendimai yra prieinami pagal patvirtintas produkto specifikacijas ir užsakymo reikalavimus.

Q8. Kokios informacijos reikia norint gauti hidraulinės žarnos pasiūlymą?

Rekomenduojame pateikti:

Vidinis skersmuo + darbinis slėgis + hidraulinis skystis + temperatūra + ilgis + tvirtinimo tipas + kiekis

9 klausimas. Kaip pasirinkti tinkamą aukšto slėgio hidraulinės žarnos tiekėją?

Pasirinkite tiekėją, kuris gali padėti patikrinti slėgio rodiklius, skysčių suderinamumą, sutvirtinimo konstrukciją, armatūros specifikacijas ir gaminio dokumentus. Galutinis pasirinkimas turėtų būti pagrįstas faktinėmis eksploatavimo sąlygomis ir patvirtintomis gaminio specifikacijomis.

Q10. Kokie standartai galimi jūsų hidraulinėms žarnoms?

Hidraulinės žarnos gali būti suprojektuotos arba tiekiamos pagal taikomus SAE arba EN standartus, priklausomai nuo faktinės gaminių serijos. Nurodykite reikiamą standartą, kad būtų galima patvirtinti gaminio atitiktį.
