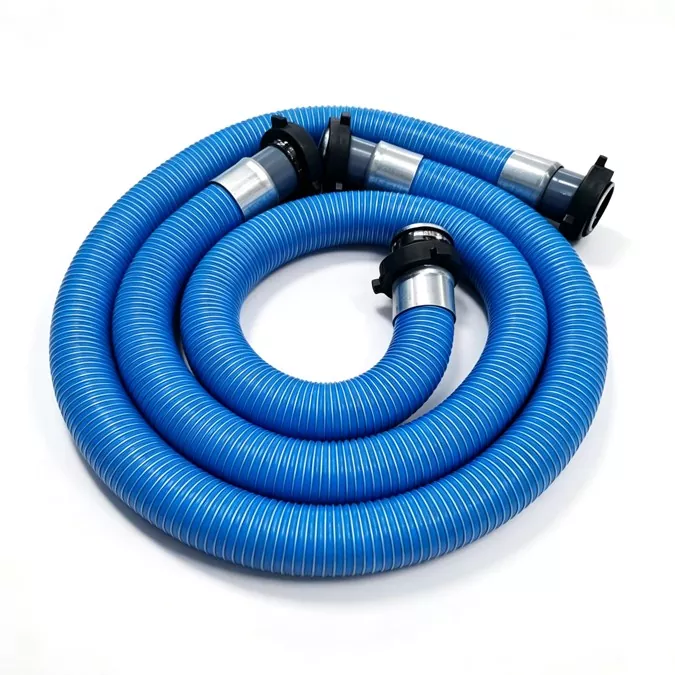

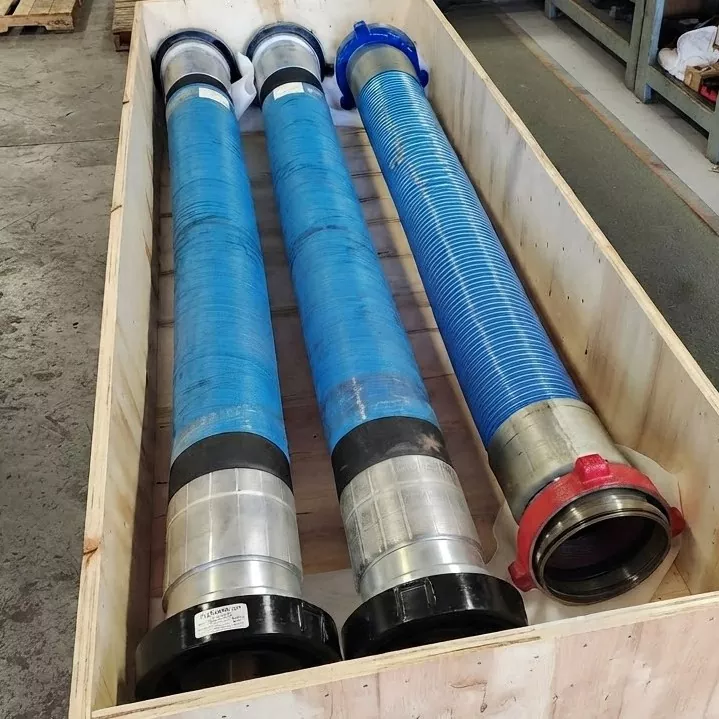

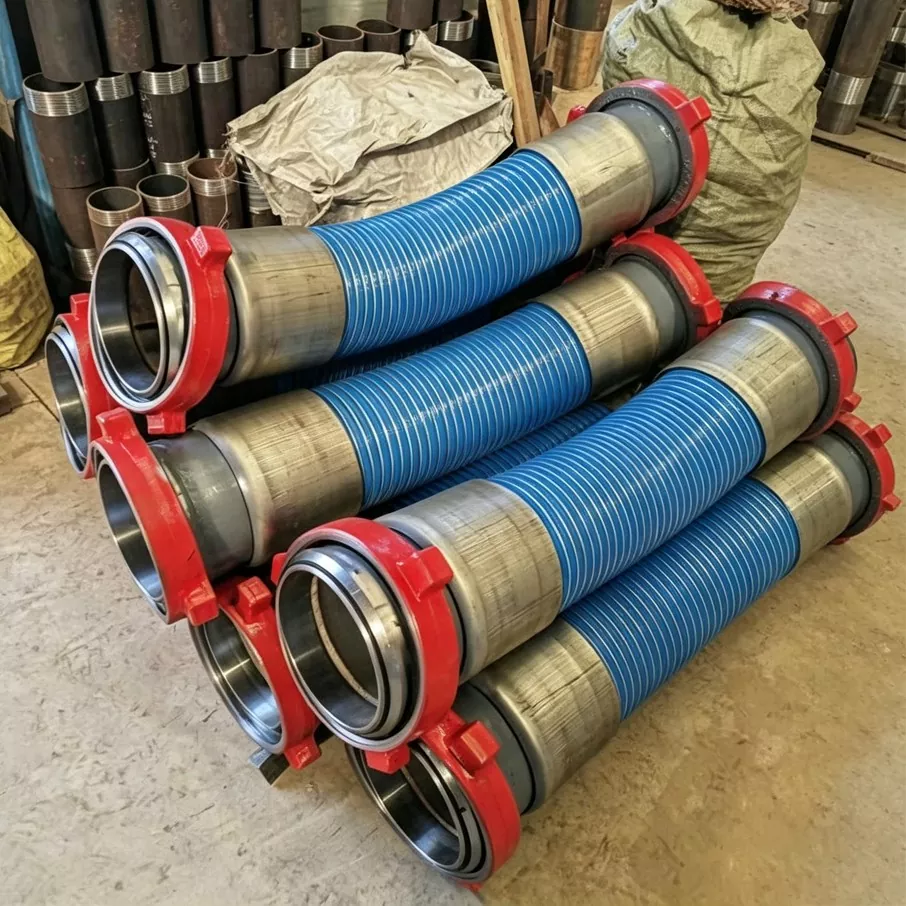

Didelės apkrovos kompozitinė žarna

JIDONGDA sunkiosios paskirties kompozitinė žarna yra sustiprinta, lanksti žarna, specialiai sukurta sudėtingoms pramoninių skysčių perkėlimo ir medžiagų tvarkymo operacijoms. Skirtingai nuo standartinių kompozitinių žarnų, šis modelis turi papildomą kelių sluoksnių sutvirtinimą, todėl jis gali atlaikyti didelius srautus, dažnus naudojimo ciklus ir nuolatinio, ilgalaikio veikimo sunkumus. Siūlo puikų lankstumą, žarna atlaiko nuolatinį lenkimą ir tempimą, taip pat greitą montavimą ir išmontavimą. Tai esminis skysčių transportavimo sistemų komponentas sunkiojoje pramonėje, tinkamas tokioms reikmėms kaip didelio tūrio skysčių perkėlimas, intensyvios pakrovimo ir iškrovimo operacijos uoste bei naudojimas stacionariose pramoninio transporto sistemose.

Gaminio Konstravimas

Produktas pasižymi keturių sluoksnių sudėtine moduline struktūra, kurios kiekvienas sluoksnis atlieka specifinę sustiprinimo funkciją, kad būtų užtikrintas veikimas sunkiomis ir sudėtingomis sąlygomis:

1. Daugiasluoksnis chemiškai atsparus vidinis sluoksnis

Sudėtinė polimerinės plėvelės struktūra, kuri žymiai sumažina darbinio skysčio prasiskverbimo riziką. Medžiaga yra suderinama su įvairiomis pramoninėmis terpėmis (įskaitant alyvas, cheminius skysčius ir srutas), apsaugodama nuo vidinių sienelių korozijos ir pumpuojamo produkto užteršimo.

2. Sustiprintas spiralinis karkasas

Atraminis sluoksnis, sudarytas iš storos nerūdijančio plieno spiralės; tai žymiai padidina atsparumą vidiniam slėgiui ir išoriniam vakuuminiam suspaudimui, veiksmingai užkertant kelią konstrukcijos deformacijai ar griuvimui atliekant vakuuminio siurbimo ar gilinimo darbus.

3. Didelio stiprumo tekstilės sluoksnis

Pynimo sluoksnis, pagamintas iš didelio stiprumo pramoninio pluošto, kuris padidina bendrą žarnos atsparumą tempimui ir atsparumą smūgiams, taip pat apsaugo nuo mechaninių pažeidimų kėlimo, vilkimo ar smūgių metu.

4. Apsauginė išorinė danga

Atsparus dilimui PVC arba guminis išorinis sluoksnis, sukurtas taip, kad atlaikytų oro sąlygas, jūros vandens koroziją ir mechaninį susidėvėjimą, todėl tinkamas ilgalaikiam naudojimui lauke ir jūroje.

Pagrindinės taikymo sritys

Sunkiųjų kompozitinių žarnų asortimentas apima visą spektrą pramonės šakų, susijusių su skysčių perdavimu sudėtingomis sąlygomis, ir yra tinkamas įvairioms pramoninėms darbo aplinkoms:

1. Uosto pakrovimo/iškrovimo sistemos: Greitas naftos produktų, cheminių medžiagų ir pramoninių skysčių pervežimas;

2. Didelės našumo pramoninės perdavimo sistemos: didelio našumo sistemos chemijos gamykloms ir naftos perdirbimo gamykloms;

3. Kasybos ir energetikos sektoriai: dėvėjimuisi atsparių srutų, pramoninių nuotekų ir mineralų perdirbimo proceso skysčių transportavimas;

4. Jūrinės ir jūrinės technologijos: skysčių perkėlimas iš laivo į krantą ir jūrinės platformos vamzdynai;

5. Cisternų ir terminalų sistemos: Lanksčios jungiamosios žarnos, skirtos pakrovimo/iškrovimo operacijoms didelėse saugyklose;

6. Avarinio išleidimo sistemos: laikinas drenažas, atsakas į cheminių medžiagų išsiliejimą ir avarinio perdavimo operacijos.

Pagrindinės produkto savybės

1. Didelis mechaninis stiprumas: atlaiko ilgalaikį tempimą, lenkimą ir intensyvų naudojimą; atsparus trūkinėjimui ir deformacijai (plokštėjimui);

2. Didelis srauto pajėgumas: lygus vidinis paviršius užtikrina nuolatinį, greitą srautą, padidindamas veiklos efektyvumą;

3. Daugiasluoksnė apsauginė konstrukcija: sustiprinta kompozitinė konstrukcija užtikrina atsparumą slėgiui ir smūgiams daug pranašesnį nei standartinės žarnos;

4. Puikus lankstumas: mažas lenkimo spindulys leidžia greitai įdiegti sistemą ir nustatyti maršrutą sudėtingomis sąlygomis;

5. Didelis atsparumas išoriniams veiksniams: Atsparus UV spinduliams ir jūros vandens korozijai; tinka atšiaurioms lauko ir jūrų darbo aplinkoms;

6. Lengva priežiūra: Modulinė konstrukcija palengvina patikrinimą ir vietinį komponentų keitimą, todėl sumažėja eksploatavimo išlaidos.

Pasirinktinės konfigūracijos parinktys

Pritaikomas specifiniams terpės, temperatūros ir jungties tipo reikalavimams: Korozijai atsparus PTFE (teflonas) vidinis įdėklas; atsparus sprogimui/antistatinis dizainas; 316L nerūdijančio plieno spiralinė armatūra; versijos, skirtos žemai (-60°C) ir aukštai (150°C) temperatūrai; Maistiniai modeliai; ANSI/DIN/JIS standartiniai flanšai; greito sujungimo sujungimo sistemos.

Pagrindiniai produkto pranašumai

✔ Specialiai sukurta atšiaurioms pramoninėms aplinkoms; tinka didelio intensyvumo, nuolatiniam darbui;

✔ Puikus atsparumas gniuždymui ir smūgiams, efektyviai sumažinantis žarnos plyšimo ar konstrukcijos gedimo riziką;

✔ Atlaiko pasikartojančius judesius ir tempimą; idealiai tinka intensyvioms uosto pakrovimo ir iškrovimo operacijoms;

✔ Suderinamas su daugybe laikmenų; tinka tokioms pramonės šakoms kaip naftos chemija, kasyba, jūrų inžinerija ir maisto perdirbimas;

✔ Tvirta pramoninio lygio konstrukcija užtikrina aukštą patikimumą ir mažas priežiūros išlaidas;

✔ Plačiai naudojamas tarptautiniuose projektuose uosto, pramonės ir energetikos sektoriuose.

Dažnai užduodami klausimai

1 klausimas: Ar JIDONGDA sustiprinta sunkiųjų kompozitų žarna gali susidoroti su neigiamo slėgio siurbimo sąlygomis kasyklų srutoms?

A1: Taip. Gaminys turi sustiprintą nerūdijančio plieno spiralę, kuri užtikrina puikų atsparumą neigiamam slėgiui; tai leidžia stabiliai veikti esant visiškam vakuumui ir neleidžia žarnai sugriūti. Tinka siurbti srutas, dumblą ir pramonines nuotekas; Galimos sustiprintos versijos tais atvejais, kai reikia didelio skersmens ir didelio vakuumo.

2 klausimas: Ar ši sunkiųjų medžiagų kompozitinė žarna gali būti naudojama labai agresyvioms terpėms, tokioms kaip stiprios rūgštys ir šarmai, transportuoti? Kokios specifikacijos reikalingos?

A2: Taip, produktas yra tinkamas agresyvioms terpėms gabenti. Labai agresyvioms medžiagoms (tokioms kaip rūgštys, šarmai ir organiniai tirpikliai) tvarkyti siūlome specialų korozijai atsparų PTFE vidinį įdėklą kartu su 316L nerūdijančio plieno spirale ir sprogimui atspariu, antistatiniu dizainu. Ši konfigūracija apsaugo nuo terpės prasiskverbimo ir korozijos, kartu pašalindama statinės elektros riziką, todėl tai yra idealus sprendimas transportuoti agresyvius skysčius chemijos gamyklose ir birių skysčių terminaluose.

3 klausimas: kokius tarptautinius ryšio standartus palaiko šis produktas, kad būtų užtikrintas integravimas su užsienio įranga?

A3: gaminys yra suderinamas su trimis pagrindiniais tarptautiniais flanšo standartais – ANSI, DIN ir JIS – ir gali būti aprūpintas universaliomis greito prijungimo sistemomis. Tai užtikrina sklandų integravimą su krovimo ginklais, autocisternomis ir laivų vamzdynų sistemomis visame pasaulyje be pakeitimų, todėl jis tinka įvairiems tarptautiniams inžineriniams projektams.
