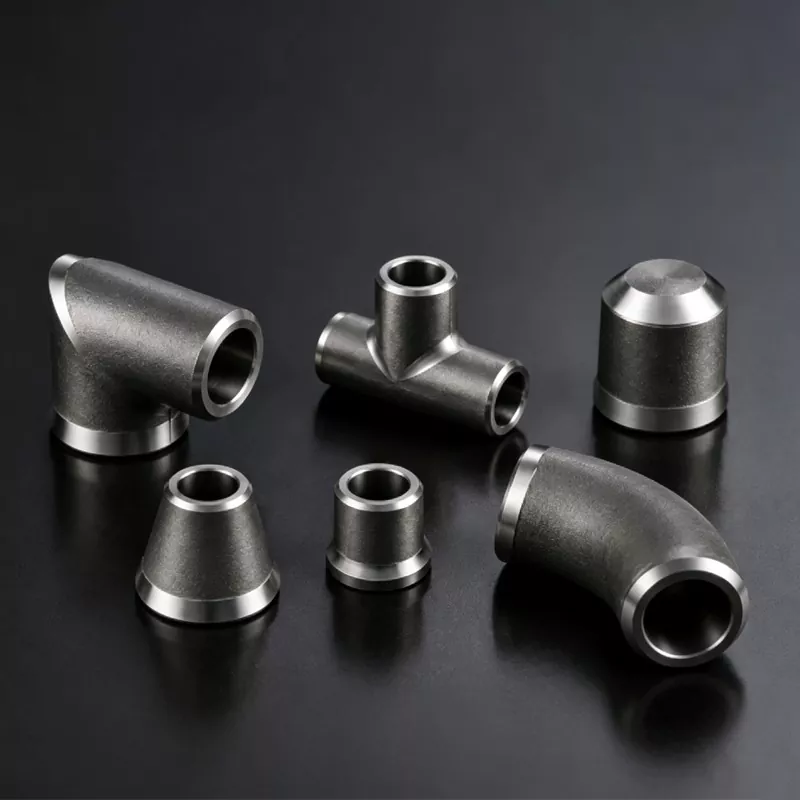

Filė suvirinimo jungtis

Fillet Weld Fittings yra suprojektuoti kaip konstrukcijų sutvirtinimo suvirinimo komponentai, skirti sukurti tvirtas, ištisines jungtis tarp vamzdžių, jungiamųjų detalių ir laikančiųjų konstrukcijų naudojant tikslią kampinio suvirinimo techniką. Skirtingai nuo mechaninių jungčių, suvirinimo konstrukcijos tampa integruota pačios sistemos dalimi, leidžiančia tolygiai paskirstyti įtempius per suvirintą sąsają ir žymiai pagerinti bendrą konstrukcijos stabilumą. Jie plačiai naudojami tais atvejais, kai mechaninis stiprumas, atsparumas nuovargiui ir ilgalaikis patikimumas yra esminiai projektavimo reikalavimai.

Techninių specifikacijų lentelė

Kur prasideda struktūrinės silpnosios vietos: paslėpti gedimai inžinerinėse sistemose

Daugumoje pramoninių konstrukcijų pagrindinio laikančiojo korpuso gedimas neatsiranda staiga. Vietoj to, jis prasideda tyliai ties ryšio ribomis, kur susitinka skirtingi komponentai. Šios pereinamosios zonos yra veikiamos netolygaus jėgos pasiskirstymo, vibracijos nuovargio ir ilgalaikio mechaninio įtempio kaupimosi.

Laikui bėgant, net nedideli šių jungčių neatitikimai gali išsivystyti į struktūrinę deformaciją, įtrūkimus ar sistemos nestabilumą. Tai ypač svarbu tokioje aplinkoje kaip plieniniai karkasai, pramoniniai vamzdynai ir sunkios inžinerinės konstrukcijos, kur neišvengiama nuolatinė apkrova.

Fillet Weld Fitting sukurta siekiant pašalinti šį struktūrinį pažeidžiamumą, pakeičiant nenutrūkstamas mechanines jungtis nuolatiniu suvirintu perėjimu, kuris leidžia įtempiams natūraliai tekėti per konstrukciją, o ne susikaupti viename taške.

Suvirintų konstrukcijų nuolatinio jėgos srauto logika

Skirtingai nuo varžtų ar srieginių jungčių, suvirintos sistemos nenutraukia konstrukcijos medžiagos tęstinumo. Vietoj to, jie sukuria tiesioginį metalurginį ryšį, kuris leidžia jėgoms keliauti vieningu keliu. Tai iš esmės keičia apkrovos paskirstymą sistemoje.

Projektuojant suvirinimo siūlę, įtempis nesikaupia viename sujungimo taške. Vietoj to, jis plinta išilgai suvirintos siūlės, sumažindamas lokalizuotą įtempių koncentraciją ir pagerindamas ilgalaikį stabilumą ciklinės apkrovos sąlygomis. Dėl to suvirintos konstrukcijos yra ypač tinkamos aplinkoje, kurioje yra vibracijos, didelės apkrovos svyravimai arba šiluminio plėtimosi ciklai.

Žvelgiant iš inžinerinės perspektyvos, tai nėra tik ryšio metodas – tai struktūrinės integracijos strategija.

Gamybos kontrolė už struktūrinį patikimumą

Filtrinio suvirinimo jungties našumas labai priklauso nuo to, kaip tiksliai paruošiama ir kontroliuojama suvirinimo sąsaja gamybos metu. Netgi nedideli paviršiaus išlygiavimo, suvirinimo geometrijos ar šilumos pasiskirstymo nukrypimai gali reikšmingai paveikti atsparumą nuovargiui ir ilgalaikę konstrukcijos elgseną.

Siekiant užtikrinti pastovią kokybę, prieš suvirinant kiekvienas komponentas yra kontroliuojamas apdirbimui, užtikrinant tinkamą jungčių išlygiavimą ir optimalią apkrovos perdavimo geometriją. Po pagaminimo konstrukcinis vientisumas patikrinamas tikrinimo metodais, kuriais įvertinama ir paviršiaus kokybė, ir vidinė konsistencija.

Ši gamybos disciplina užtikrina, kad kiekviena suvirintoji jungtis elgtųsi nuspėjamai realiomis inžinerinėmis sąlygomis, o tai yra būtina didelės apimties pramoninėms reikmėms, kai gedimas yra nepriimtinas.

Ilgalaikis struktūrinis elgesys realioje pramoninėje aplinkoje

Realiomis eksploatavimo sąlygomis suvirintos konstrukcijos vertė laikui bėgant tampa akivaizdesnė. Skirtingai nuo mechaninių jungčių, kurios gali atsilaisvinti arba susilpnėti dėl vibracijos ir pasikartojančios apkrovos, suvirinimo konstrukcijos išlieka stabilios, nes jungtis yra nuolat integruota į sistemą.

Šis stabilumas sumažina poreikį dažnai tikrinti, prižiūrėti ar pakeisti, ypač aplinkoje, kur sunku pasiekti arba sistemos prastovos kainuoja brangiai. Dėl to suvirintos sistemos užtikrina ne tik konstrukcijos tvirtumą, bet ir ilgalaikį eksploatacinį patikimumą.

Tokiose pramonės šakose kaip laivų statyba, plieno statyba ir sunkioji pramonės inžinerija tai reiškia, kad žymiai sumažėja gyvavimo ciklo rizika ir priklausomybė nuo priežiūros.

Konstrukcijų inžinerijos privalumai

Fillet Weld Fittings pagerina sistemos veikimą sukurdamos nuolatinį apkrovos kelią per sujungtus komponentus, sumažindamos įtempių koncentraciją jungčių perėjimuose. Suvirinta konstrukcija padidina atsparumą nuovargiui esant ilgalaikei ciklinei apkrovai ir pagerina bendrą sistemos stabilumą vibracijai jautrioje aplinkoje. Jo kompaktiška integravimo konstrukcija leidžia naudoti sudėtinguose konstrukcijų mazguose, kur reikia atidžiai kontroliuoti erdvę ir apkrovos paskirstymą. Su tvirtu gamybos suderinamumu ir OEM pritaikymo palaikymu, jis tinka sunkioms inžinerinėms, plieninėms konstrukcijoms ir pramoninėms vamzdynų sistemoms, kurioms reikalingas ilgas tarnavimo laikas ir didelis patikimumas.

Dažnai užduodami klausimai

1 klausimas: koks yra pagrindinis filialinio suvirinimo jungties tikslas?
Jis naudojamas suvirinant visam laikui integruoti konstrukcinius komponentus, kad būtų sukurta vieninga laikančiųjų sistema.

2 klausimas: kuo jis skiriasi nuo mechaninių jungčių?
Mechaninės jungtys remiasi atskirais kontaktiniais taškais, o suvirintos konstrukcijos užtikrina nuolatinį medžiagų integravimą ir geresnį įtempių pasiskirstymą.

3 klausimas: ar jis tinka vibracijos aplinkai?
Taip, suvirintos konstrukcijos gerai veikia esant vibracijai, nes pašalina mechaninių jungčių atsipalaidavimo riziką.

4 klausimas: ar jis gali būti naudojamas sunkiose inžinerinėse konstrukcijose?
Taip, jis plačiai naudojamas plieninėse konstrukcijose, laivų statyboje ir pramoninėse konstrukcijose.

5 klausimas: ar suvirinimas pagerina atsparumą nuovargiui?
Taip, nes jis pašalina įtampos koncentracijos taškus ir paskirsto apkrovą per ištisinę siūlę.
