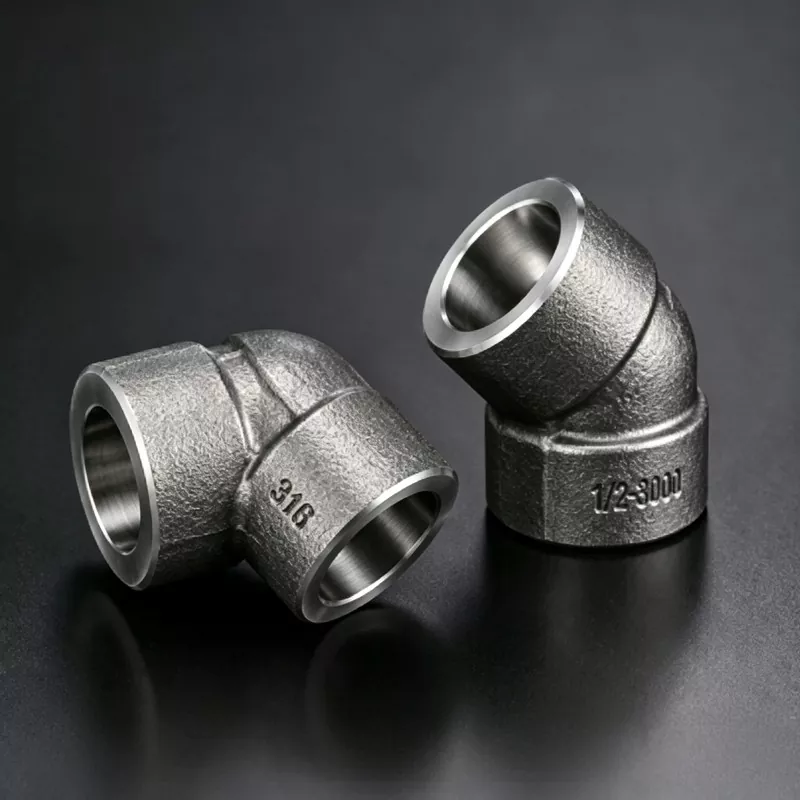

45° Suvirinimo alkūnė

Projektuojant pramoninius vamzdynus, ne kiekvienam krypties pokyčiui reikia staigiai pasukti. Daugelyje didelio našumo sistemų inžinieriai sąmoningai pasirenka 45 laipsnių perėjimą, o ne 90 laipsnių alkūnę, nes tai suteikia labiau subalansuotą srauto efektyvumo, slėgio stabilumo ir konstrukcijos patvarumo derinį.

45° suvirinimo alkūnė yra sukurta būtent šiems inžineriniams reikalavimams. Tai užtikrina sklandų krypties keitimą, išlaikant visiškai suvirintos jungčių sistemos tvirtumą, todėl puikiai tinka mažo vamzdyno vamzdynams, kur reikia atidžiai kontroliuoti srauto elgesį ir mechaninį patikimumą.

Inžinerinė funkcija ir produkto apibrėžimas

45° suvirinimo alkūnė yra kaltinė nuolatinė vamzdžių jungtis, naudojama aukšto slėgio mažo gręžinio vamzdynų sistemose. Jis sujungia vamzdžius per lizdo įkišimo konstrukciją, po kurios suvirinamas apskritimas, sudarydamas standžią ir nesandarią jungtį, kuri tampa neatskiriama dujotiekio sistemos dalimi.

Pagrindinis jo inžinerinis tikslas yra ne tik pakeisti srauto kryptį, bet tai padaryti taip, kad būtų kuo mažiau hidraulinių trikdžių. Įvedant vidutinio kampo perėjimą, jis sumažina staigų krypties poveikį, pagerina srauto tęstinumą ir padeda išlaikyti stabilesnes vidinio slėgio sąlygas. Dėl to jis ypač vertingas prietaisų linijose, proceso vamzdynų sistemose ir tiksliai valdomuose pramoniniuose tinkluose.

Techninių specifikacijų lentelė

Kokybės užtikrinimas ir našumo patvirtinimas

Siekiant užtikrinti patikimumą realioje eksploatavimo aplinkoje, kiekviena 45° suvirinimo alkūnė yra gaminama griežtai kontroliuojant inžineriją ir patikrinta atliekant kelių sluoksnių testavimo procesus. Atsparumas slėgiui patvirtinamas hidrostatiniu bandymu, kai apkrova yra daug didesnė nei įprastos darbo sąlygos, kad būtų patvirtintas sandarinimo stabilumas ir konstrukcijos saugumas.

Suvirinimo vientisumas tikrinamas naudojant neardomuosius bandymo metodus, tokius kaip ultragarsinis ir radiografinis įvertinimas, užtikrinant visišką susiliejimą ir pašalinant vidinius defektus, galinčius turėti įtakos ilgalaikiam veikimui. Be to, atliekami nuovargio modeliavimo bandymai, siekiant atkartoti ilgalaikes vibracijos ir ciklinio slėgio sąlygas, tikrinant, ar komponentas išlaiko konstrukcinį stabilumą per visą eksploatavimo laiką. Matmenų tikslumas taip pat griežtai kontroliuojamas, kad būtų užtikrintas tikslus lizdų išlyginimas montuojant vietoje, sumažinant suvirinimo klaidas ir surinkimo riziką.

Programų inžinerija ir sistemos naudojimo atvejai

45° kištukinio suvirinimo alkūnės plačiai naudojamos pramoninėse sistemose, kuriose būtinas kontroliuojamas srautas ir ilgalaikis sandarinimo patikimumas. Naftos ir dujų prietaisų vamzdynuose jie padeda išlaikyti stabilias srauto sąlygas, tuo pačiu sumažinant slėgio šoką, kurį sukelia krypties pasikeitimai. Cheminio apdorojimo sistemose jie naudojami dozavimo ir perdavimo linijose, kur srauto nuoseklumas tiesiogiai veikia proceso tikslumą.

Jie taip pat dažnai naudojami elektrinių pagalbiniuose vamzdynuose, naftos perdirbimo procesų sistemose, jūrų inžineriniuose įrenginiuose ir dujų paskirstymo tinkluose. Hidraulinio valdymo sistemose ir pramoninių mašinų vamzdynų mazguose 45° konfigūracija užtikrina veiksmingą pusiausvyrą tarp kompaktiško išdėstymo dizaino ir hidraulinio veikimo stabilumo, ypač aplinkoje, kurioje yra vibracijos arba nuolatinis veikimas.

Pagrindiniai inžineriniai pranašumai

Inžineriniu požiūriu 45° suvirinimo alkūnė yra ne tik kryptinė jungtis, bet ir srauto optimizavimo komponentas vamzdynų sistemoje. Jo geometrija padeda sumažinti turbulenciją, palyginti su aštrių kampų perėjimais, ir pagerina bendrą hidraulinį efektyvumą. Visiškai suvirinta konstrukcija pašalina mechaninio atsipalaidavimo riziką, todėl užtikrina ilgalaikį sandarinimo patikimumą net vibracijos ir slėgio ciklo sąlygomis.

Kompaktiška konstrukcija leidžia lanksčiai montuoti vamzdynuose, kuriuose nėra daug vietos, o kaltinė korpuso konstrukcija užtikrina didelį atsparumą nuovargiui ir deformacijai. Dėl šio srauto stabilumo ir konstrukcijos stiprumo derinio jis yra patikimas sprendimas vidutinio slėgio ir didelio tikslumo pramoninėms sistemoms.

Inžinerinė santrauka

Kuriant didelio našumo vamzdynų sistemas, srauto kryptis nėra tik sprendimas dėl išdėstymo – tai našumo veiksnys, kuris tiesiogiai veikia efektyvumą, stabilumą ir sistemos eksploatavimo trukmę. 45° kištukinio suvirinimo alkūnė yra moksliškai subalansuotas sprendimas, pagerinantis srauto veikimą, išlaikant suvirintų vamzdynų sistemų konstrukcinį patikimumą, todėl tai yra tinkamiausias pasirinkimas šiuolaikinėse pramonės inžinerijos srityse.
